部件及其功能
本节提供主机内外和操作面板上的所有部件的名称和功能。本节中的图示显示本机安装的某些可选设备。有关可选设备的详细信息，请参阅可选设备。
外视图
|
安装了可选的“内置装订器-B1”、“附加内置装订托盘-B1”和“双纸盒组件-AE1”的imageRUNNER 2545i。
|
安装了可选的“内置式双路托盘-G1”、“单纸盒组件-W1”和“双纸盒组件-AE1”的imageRUNNER 2525。
|
 |
 |
主电源开关
将开关按到“I”侧可以打开本机。(请参阅《用户指南》的第2章“用前须知”)
输稿器
(imageRUNNER 2525的可选件)
放在输稿器内的原稿自动地一张接一张送至扫描区域。输稿器还可自动翻转双面原稿，进行单面或双面复印。
操作面板
操作面板包括操作本机所需的按键、触摸面板显示屏幕和指示灯。(操作面板)
稿台盖板
稿台盖板保护放置在稿台玻璃上的原稿。
手送纸盘
使用手送纸盘手动送纸和添加非标准纸张材料，如信封。(在手送纸盘中添加纸张)
纸盒1
“纸盒1”最多可容纳550张纸(对于imageRUNNER 2530i/2525i/2525/2520i为250张)(80 g/m2)。
纸盒2
“纸盒2”最多可以容纳550张纸(80 g/m2)。
纸盒3和4(可选)
“双纸盒组件-AE1”为打印作业提供两个附加供纸器。每个纸盒最多可以容纳550张纸(80 g/m2)。

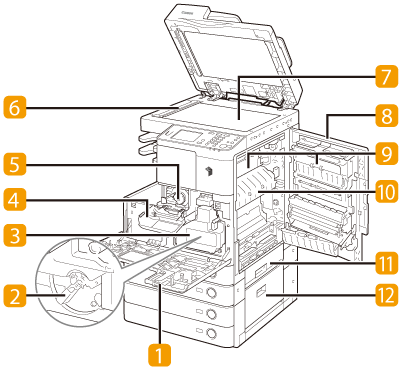

内视图
安装了可选的“内置装订器-B1”、“附加内置装订托盘-B1”和“双纸盒组件-AE1”的imageRUNNER 2545i。
前盖板
打开此盖板可以更换废粉收集容器。
感光鼓
废粉收集容器
废粉收集容器装满时，更换新的废粉收集容器。(更换废粉收集容器)
墨粉盒更换盖板
更换墨粉盒时打开此盖板。(更换墨粉盒)
墨粉盒
墨粉用完后，拉出墨粉盒并更换新盒。
(请参阅《用户指南》的第5章“耗材”)
(请参阅《用户指南》的第5章“耗材”)
扫描区域
放入输稿器中的原稿在此处扫描。
稿台玻璃
扫描书本、重磅纸原稿和透明胶片等时，在此处放置原稿。
右盖板
清除主机内部卡纸时打开此盖板。
双路组件-B1
“双路组件-B1”将打印件输送到附加输出托盘。
定影组件
如果定影组件中发生卡纸，请小心地取出卡纸。(定影组件)
纸盒的右盖板
清除“纸盒1”和“纸盒2”中的卡纸时打开此盖板。
可选的双纸盒组件-AE1的右盖板
清除“纸盒3”和“纸盒4”中的卡纸时打开此盖板。
操作面板
触摸面板显示屏幕
此处显示每项功能的菜单屏幕。(使用触摸面板显示屏幕)
显示屏幕对比度旋钮
顺时针或逆时针旋转此旋钮可以调节触摸面板显示屏幕的对比度。
“复印”键
按下此键可以使用“复印”功能。(复印)
“发送”键
按下此键可以使用“发送/传真”功能。(发送和传真)
“扫描/其他功能”键
按下此键可以使用“远程扫描”、“介质打印”、“安全打印”等功能。(请参阅Color Network ScanGear中的帮助和将本机作为打印机使用)
操作面板电源开关
(次级电源)
按下可以打开或关闭操作面板。
操作面板关闭时，本机将进入“睡眠”模式。(请参阅《用户指南》的第2章“用前须知”)
操作面板关闭时，本机将进入“睡眠”模式。(请参阅《用户指南》的第2章“用前须知”)
“附加功能”键
按下此键可以访问“附加功能”菜单。(访问附加功能菜单)
“音量调节”键
按下此键可以设置本机的提示音设置。(音量控制)
“检查计数器”键
按下可以查看本机的打印/扫描的页计数。
“停止”键
按下可以停止正在进行的作业，如复印、打印、扫描作业等。
“启动”键
按下可以启动一项操作。
主电源指示灯
主电源打开时亮起绿色。
错误指示灯
本机发生错误时闪烁或亮起红色。
正在处理/数据指示灯
本机执行操作时闪烁或亮起绿色。
“清除”键
按下此键可以清除输入的值或字符。
“登录/注销”键
按下此键可以在使用“部门识别码/用户识别码管理”进行管理等操作时，登录/注销本机。
数字键
按下可以输入数字。
“复位”键
按下可以取消所有设置并返回主屏幕。
