각 부분 명칭 및 역할

본 절에서는 본체 내부 및 외부의 모든 부품 이름과 조작 패널에 대해 설명합니다. 이 절의 그림은 기기에 장착된 선택 품목 기기를 보여줍니다. 선택 품목 기기에 대한 자세한 내용은 선택 품목 기기를 참고하십시오.

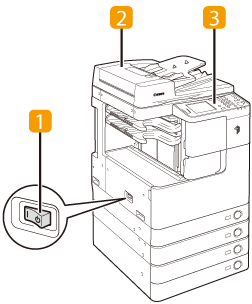

외부도

선택 품목인 내장 피니셔-B1, 내장 피니셔 추가 트레이-B1 및 카세트 급지 유니트-AE1이 장착된 imageRUNNER 2545Wi.

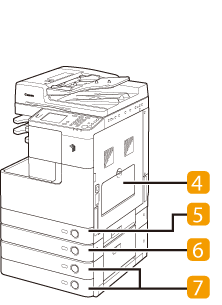

선택 품목인 내장 2단 트레이-G1, 카세트 모듈-W1 및 카세트 급지 유니트-AE1이 장착된 imageRUNNER 2520W.

주전원 스위치

"I" 쪽으로 눌러 기기의 전원을 켭니다. (사용자 설명서의 2장, "본 기기를 사용하기 전에"를 참고하십시오.)

피더

피더에 놓여 있는 원고는 스캔을 하기 위해 스캔 영역으로 한 장씩 자동적으로 급지됩니다. 또한, 피더는 양면 원고를 단면 또는 양면으로 복사하기 위해 원고를 자동적으로 뒤집습니다.

조작패널

조작부에는 기기를 조작하는 데 필요한 키, 터치 패널 화면 및 표시등이 포함되어 있습니다. (조작패널)

수동 급지대

수동으로 용지를 급지하고 봉투 등과 같은 비정형 용지를 적재할 때 수동 급지대를 사용합니다. (수동 급지대에 용지 적재)

용지 카세트 1

용지 카세트 1에는 최대 550매(imageRUNNER 2520Wi/2520W의 경우 250매)(80g/m2)를 적재할 수 있습니다.

용지 카세트 2 (imageRUNNER 2520Wi/2520W에는 선택품목)

용지 카세트 2에는 최대 550매(80g/m2)를 적재할 수 있습니다.

용지 카세트 3과 4(선택 품목)

카세트 급지 유니트-AE1은 인쇄 작업을 위한 추가 용지 공급원 2개를 제공합니다. 각 용지 카세트에 최대 550매(80 g/m2)를 적재할 수 있습니다.

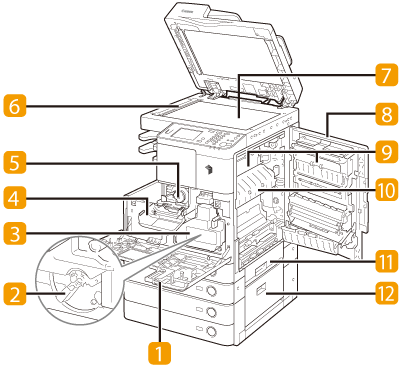

내부도

선택 품목인 내부 양방향 트레이-G1 및 카세트 급지 유니트-AE1이 장착된 imageRUNNER 2520W

전커버

폐토너통을 교체하려면 이 커버를 엽니다.

드럼

폐토너통

폐토너통이 가득 찬 경우 새 폐토너통으로 교체합니다. (폐토너통 교체)

토너 교체 커버

토너 카트리지를 교체하려면 이 커버를 엽니다. (토너 교환)

토너 카트리지

토너가 부족할 경우 토너 카트리지를 제거하고 새 토너로 교체합니다.
(사용자 설명서의 5장, "소모품"을 참고하십시오.)

스캔 영역

피더에 있는 원고가 여기로 스캔됩니다.

원고대

책, 두꺼운 원고, OHP 필름 등을 스캔할 때는 원고를 여기에 세트합니다.

우커버

본체 내의 용지 걸림을 제거할 때 이 커버를 엽니다.

양방향 유니트-B1 (imageRUNNER 2530Wi/2530W/2525Wi/2525W/2520Wi/2520W의 경우 선택 품목)

양방향 유니트-B1은 추가 배지 트레이로 인쇄물을 전달합니다.

정착기

정착기에 용지가 걸린 경우 걸린 용지를 조심스럽게 제거합니다. (정착기)

용지 카세트의 우커버

용지 카세트 1과 2에 걸린 용지를 제거할 때 이 커버를 엽니다.

선택 품목인 카세트 급지 유니트-AE1 의 우커버

용지 카세트 3과 4에 걸린 용지를 제거할 때 이 커버를 엽니다.

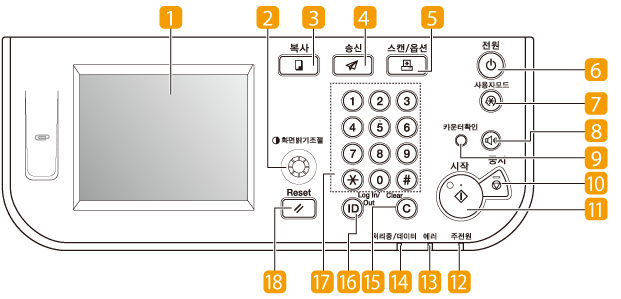

조작패널

터치 패널 화면

여기에는 각 기능의 메뉴 화면이 표시됩니다. (터치 패널 화면 사용)

화면밝기조절 다이얼

시계 방향 또는 시계 반대 방향으로 돌려서 터치 패널 화면의 대비를 조절할 수 있습니다.

복사 키

복사 기능을 사용할 때 누릅니다. (복사)

송신 키

송신/팩스 기능을 사용할 때 누릅니다. (송신 및 팩스)

스캔/옵션 키

리모트 스캔, 미디어 인쇄, 보안 인쇄 등과 같은 기능을 사용할 때 누릅니다. (Color Network ScanGear 도움말과 기기를 프린터로 사용 참고)

조작부 전원 스위치
(보조 전원 공급 장치)

조작부를 켜거나 끌 때 누릅니다.
조작부 전원을 끄면 기기는 슬립 모드로 전환됩니다. (사용자 설명서의 2장, "본 기기를 사용하기 전에"를 참고하십시오.)

사용자모드 키

사용자 모드 메뉴에 액세스할 때 누릅니다. (사용자 모드 메뉴에 액세스)

음량 조절 키

기기의 신호음 설정을 지정할 때 누릅니다. (음량 조절)

카운터확인 키

기기의 인쇄/스캔 페이지 수를 확인할 때 누릅니다.

중지 키

복사, 인쇄 및 스캔 등 진행 중인 작업을 중지할 때 누릅니다.

시작 키

작업을 시작할 때 누릅니다.

주전원 표시등

주전원을 켜면 녹색 표시등이 켜집니다.

에러 표시등

기기에 에러가 있는 경우 이 표시등이 빨간색으로 깜빡이거나 켜집니다.

처리중/데이터 표시등

기기가 작업을 수행 중이면 이 표시등이 녹색으로 깜박이거나 켜집니다.

Clear 키

입력한 값 또는 문자를 삭제할 때 누릅니다.

Log In/Out 키

부문별 ID/사용자 ID 관리를 사용하여 관리하는 경우와 같이 기기에 로그인/로그아웃할 때 누릅니다.

숫자 키

숫자를 입력할 때 누릅니다.

Reset 키

모든 설정을 취소하고 대기 모드로 돌아갈 때 누릅니다.
