裝訂分頁機-B1

本機器安裝了「裝訂分頁機-B1」時,可以製作按紙張次序分套(「分套」)或按每頁檢集(「檢集」)的影本,以及裝訂影本(「裝訂」)。利用裝訂分頁機,還可以將「分套」模式或「檢集」模式與「偏移」模式組合使用。 (分頁裝訂處理模式)
若在「裝訂分頁機-B1」上安裝了選購的「附加裝訂分頁機紙盤-B1」,列印件可輸出到兩個不同的位置。
須知
要使用裝訂分頁機,還需要安裝選購的「雙向出紙組件-B1」。
不能同時安裝「裝訂分頁機-B1」和選購的「內置式雙向紙盤-G1」。
若安裝了「附加裝訂分頁機紙盤-B1」,則必須為「紙盤B」啟用功能以便本機器可以向其輸送列印件。(一般設定)

輸出紙盤

列印件被輸出到該紙盤。

輔助紙盤

列印大尺寸的紙張(如A3或B4)時,請拉出輔助紙盤。

附加裝訂分頁機紙盤-B1

此選購件可以安裝到裝訂分頁機,以提供一個附加的紙張輸出紙盤。

裝訂分頁機-B1的前蓋板

開啟此蓋板可更換裝訂針箱中的裝訂針匣或清除卡針。(更換裝訂針匣清除卡針)

分頁裝訂處理模式

「裝訂分頁機-B1」具有以下分頁裝訂處理模式。
小心
請勿將手放入裝訂分頁機的以下部件中,否則可能會導致人身傷害︰
紙盤
裝訂機單元(執行裝訂的位置)
滾軸
紙盤和主機之間的空間
須知
請勿將除輸出紙張之外的任何東西放入裝訂分頁機的紙盤,否則可能損壞紙盤。
請勿在裝訂分頁機的紙盤下方放置任何東西,否則可能損壞紙盤。
注意
隨著輸出紙疊的數量和厚度的增加,輸出紙盤會下移。輸出紙盤達到堆放極限後,列印將會暫停。從輸出紙盤中取出所有列印件以繼續列印。
有關「分頁裝訂處理」模式的詳細資訊,請參閱基本影印功能自訂設定
分套模式
影本自動按頁次順序分套。
須知
「分套」模式可用於以下紙張尺寸:A4、A4R、A3、A5R、B4、B5和B5R。
檢集模式
同一頁原稿的所有影本被分為一組。
須知
「檢集」模式可用於以下紙張尺寸:A4、A4R、A3、A5R、B4、B5和B5R。
裝訂模式

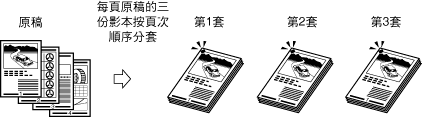

影本會自動按頁次順序分套並裝訂。可用裝訂類型有「角落裝訂」和「雙針裝訂」。可用裝訂位置為︰用於「角落」的「左上」、「右上」、「左下」或「右下」和用於「雙針」的「左」或「右」。
選擇「角落」和「左上」時:
選擇「雙針」和「左」時:
在如下所示位置裝訂列印件。
若原稿放到原稿台玻璃上:
若原稿放在送稿機中:
可以使用64到128 g/m2紙張進行裝訂。使用80 g/m2紙張時可裝訂的最多張數如下︰
A4和B5︰50張
A4R、A3和B4:30張
須知
「裝訂」模式可用於以下紙張尺寸:A4、A4R、A3、B4和B5。
無法裝訂信封、投影片或標籤紙。
雙針裝訂可用於以下紙張型式:普通紙、再生紙或彩色紙。
列印件正在裝訂時,請勿將其從輸出區域拉出。輸出到輸出紙盤後才能取出列印件。
根據紙張類型,可能無法使用最大可裝訂紙張數量。在此情況下,請變更紙張類型,或減少減少要裝訂的張數。
注意
若觸控面板顯示螢幕上顯示訊息<添加裝訂針。>,則本機器的裝訂針用盡。請更換新裝訂針匣。 (更換裝訂針匣)
偏移模式
「偏移」模式可以與「分套」或「檢集」模式一起選擇。每套列印件按相同的方向輸出,但會前後移動以交替的層次錯開。
須知
「偏移」模式可用於以下紙張尺寸:A4、A4R、A3、B4和B5。
