部件及其功能
本節提供主機內外部和控制面板的所有部件的名稱和功能。本節中的圖示顯示本機器安裝的某些選購裝置。有關選購裝置的詳細資訊，請參閱選購裝置。
外視圖
|

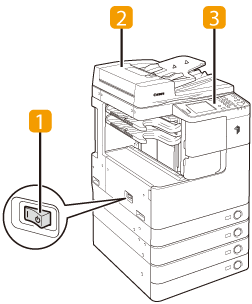

安裝了選購的「裝訂分頁機-B1」、「附加裝訂分頁機紙盤-B1」和「雙層紙匣-AE1」的imageRUNNER 2530Wi。
|

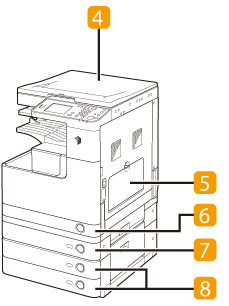

安裝了選購的「內置式雙向紙盤-G1」、「單層紙匣-W1」和「雙層紙匣-AE1」的imageRUNNER 2520W。
|
 |
 |
主電源開關
按至「I」側開啟本機器。(請參閱《使用者指南》的第2章「用前須知」)
送稿機
(對於imageRUNNER 2525W/2520W為選購件)
放在送稿機內的原稿會自動地一張接一張送至掃描區域。送稿機還會自動翻轉雙面原稿以進行單面或雙面影印。
控制面板
控制面板包括操作本機器所需的按鍵、觸控面板顯示螢幕和指示燈。(控制面板)
原稿蓋板
原稿蓋板用於保護放置在原稿台玻璃上的原稿。
手送紙盤
使用手送紙盤手動送紙，並用其添加非標準紙張材料，如信封。(在手送紙盤中添加紙張)
紙匣1
「紙匣1」最多可容納550張紙(對於imageRUNNER 2520W為250張)(80 g/m2)。
紙匣2(對於imageRUNNER 2520W為選購件)
「紙匣2」最多可以容納550張紙(80 g/m2)。
紙匣3和4(選購)
「雙層紙匣-AE1」為列印工作提供兩個附加紙張來源。每個紙匣最多可以容納550張紙(80 g/m2)。

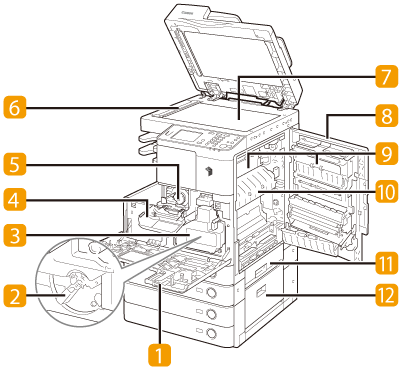

內視圖
安裝了選購的「裝訂分頁機-B1」、「附加裝訂分頁機紙盤-B1」和「雙層紙匣-AE1」的imageRUNNER 2530Wi。
前蓋板
開啟此蓋板更換廢碳粉回收匣。
感光滾筒
廢碳粉回收匣
當廢碳粉回收匣變滿時，請更換新的廢碳粉回收匣。(更換廢碳粉回收匣)
碳粉匣更換蓋板
開啟此蓋板更換碳粉匣。(更換碳粉匣)
碳粉匣
碳粉用完後，拉出碳粉匣，更換新匣。
(請參閱《使用者指南》中的第5章「消耗品」)
(請參閱《使用者指南》中的第5章「消耗品」)
掃描區域
放入送稿機的原稿在此處掃描。
原稿台玻璃
掃描書本、重磅紙原稿、投影片等時，在此處放置原稿。
右蓋板
清除主機內部夾紙時開啟此蓋板。
雙向出紙組件-B1(選購)
「雙向出紙組件-B1」將列印件輸送到附加輸出紙盤。
定影單元
若定影單元內發生夾紙，請小心地移除夾紙。(定影單元)
紙匣右蓋板
清除「紙匣1」和「紙匣2」中的夾紙時開啟此蓋板。
選購的「雙層紙匣-AE1」的右蓋板
清除「紙匣3」和「紙匣4」中的夾紙時開啟此蓋板。

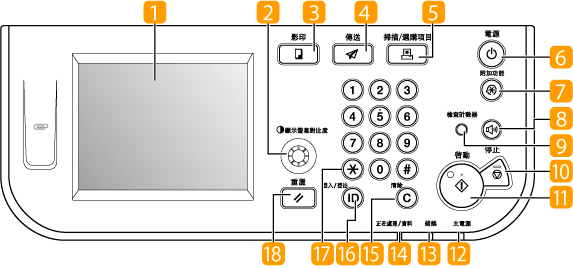

控制面板
觸控面板顯示螢幕
此處顯示每項功能的功能表螢幕。(使用觸控面板顯示螢幕)
顯示螢幕對比度旋鈕
順時針或逆時針旋轉此旋鈕可以調整觸控面板顯示螢幕的對比度。
「影印」鍵
按此按鍵使用「影印」功能。(影印)
「傳送」鍵
按此按鍵使用「傳送/傳真」功能。(傳送和傳真)
「掃描/選購項目」鍵
按下此鍵可以使用「遠端掃描」、「介質列印」和「安全列印」等功能。(請參閱Color Network ScanGear中的說明和將本機器作為印表機使用)
控制面板電源開關
(次級電源)
按下可以開啟或關閉控制面板。
控制面板關閉時本機器處於「睡眠」模式。(請參閱《使用者指南》的第2章「用前須知」)
控制面板關閉時本機器處於「睡眠」模式。(請參閱《使用者指南》的第2章「用前須知」)
「附加功能」鍵
按下可以存取「附加功能」功能表。(存取附加功能功能表)
音量控制鍵
按下可以設定本機器的警示聲響設定。(音量控制)
「檢查計數器」鍵
按下可以檢視本機器的列印/掃描頁計數。
「停止」鍵
按下可以停止正在進行的工作，如影印、列印、掃描等。
「啟動」鍵
按下可以啟動某項操作。
主電源指示燈
主電源開啟時亮起綠燈。
錯誤指示燈
本機器發生錯誤時閃爍或亮起紅燈。
正在處理/資料指示燈
本機器執行操作時閃爍或亮起綠燈。
「清除」鍵
按下可以清除輸入的數值或字元。
「登入/登出」鍵
按下此鍵可以在使用「部門識別碼管理」/「使用者識別碼管理」等模式管理本機器時登入/登出本機器。
數字鍵
按下輸入數字。
「重置」鍵
按下可以取消所有設定並返回到主螢幕。
