Мониторинг и контроль аппарата с помощью SNMP

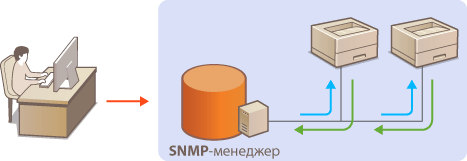

Простой протокол сетевого управления (SNMP) представляет собой протокол для мониторинга и контроля устройств связи в сети с помощью базы данных MIB. Аппарат поддерживает версию протокола SNMPv1 и версию с расширенными функциями безопасности SNMPv3. Эти версии позволяют проверить состояние аппарата с помощью компьютера при печати документов или использовать для этого удаленный ИП. Можно разрешить использование SNMPv1 или SNMPv3 по отдельности или одновременно. Укажите настройки для каждой версии в соответствии с особенностями сетевой среды и конкретными задачами.
SNMPv1
SNMPv1 использует данные с именем "строка доступа" (фактически, вид пароля) для определения области обмена данными по протоколу SNMP. Поскольку такие данные предоставляются в сети в виде обычного текста, сеть может быть уязвимой для атак злоумышленников. В целях безопасности сети рекомендуется отключить SNMPv1 и использовать SNMPv3.
SNMPv3
Протокол SNMPv3 позволяет реализовать управление сетевыми устройствами с использованием надежных функций защиты. Для настройки параметров используйте Remote UI. Предварительно активируйте функцию TLS (Активация функции обмена данными с шифрованием TLS для Remote UI).
 |
|
Аппарат не поддерживает функцию уведомлений об аварийном прерывании протокола SNMP.
Изменение номеров портов SNMP Изменение номеров портов
Программное обеспечение управления SNMP позволяет дистанционно настраивать, отслеживать и контролировать аппарат с компьютера, на котором оно установлено. Дополнительные сведения о программном обеспечении управления см. в руководстве по эксплуатации для соответствующего сетевого устройства.
|
1
Запустите Удаленный ИП и войдите в систему в режиме администратора системы. Запуск Remote UI
2
Щелкните [Настройки/Регистрация].
3

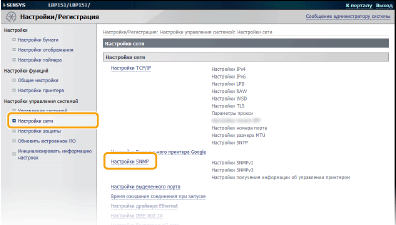

Щелкните [Настройки сети]
[Настройки SNMP].
[Настройки SNMP].
4

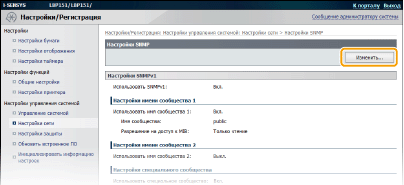

Щелкните [Изменить].
5

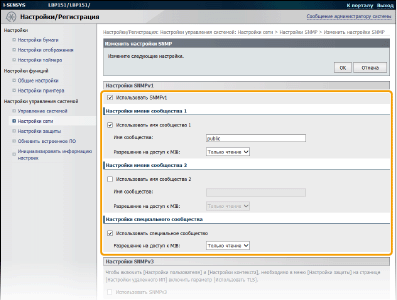

Укажите параметры SNMPv1.
Перейдите к следующему шагу, если изменение настроек SNMPv1 не требуется.
[Использовать SNMPv1]
Установите этот флажок, чтобы активировать SNMPv1. Остальные параметры SNMPv1 можно задать, только если установлен этот флажок.
Установите этот флажок, чтобы активировать SNMPv1. Остальные параметры SNMPv1 можно задать, только если установлен этот флажок.
[Использовать имя сообщества 1]/[Использовать имя сообщества 2]
Установите флажок, чтобы указать имя сообщества. Если имя сообщества не требуется, снимите флажок.
Установите флажок, чтобы указать имя сообщества. Если имя сообщества не требуется, снимите флажок.
[Имя сообщества]
Введите имя сообщества (не более 32 буквенно-числовых символов).
Введите имя сообщества (не более 32 буквенно-числовых символов).
[Разрешение на доступ к MIB]
Для каждого сообщества выберите вариант [Чтение/запись] или [Только чтение] для разрешений доступа к объектам MIB.
Для каждого сообщества выберите вариант [Чтение/запись] или [Только чтение] для разрешений доступа к объектам MIB.
|
[Чтение/запись]
|
Разрешает просмотр и изменение значений объектов MIB.
|
|
[Только чтение]
|
Разрешает только просмотр значений объектов MIB.
|
[Использовать специальное сообщество]
Специальное сообщество представляет собой предварительно настроенное сообщество, ориентированное исключительно на администраторов, использующих программное обеспечение Canon. Установите флажок, чтобы использовать специальное сообщество. Если специальное сообщество не требуется, снимите флажок.
Специальное сообщество представляет собой предварительно настроенное сообщество, ориентированное исключительно на администраторов, использующих программное обеспечение Canon. Установите флажок, чтобы использовать специальное сообщество. Если специальное сообщество не требуется, снимите флажок.
6

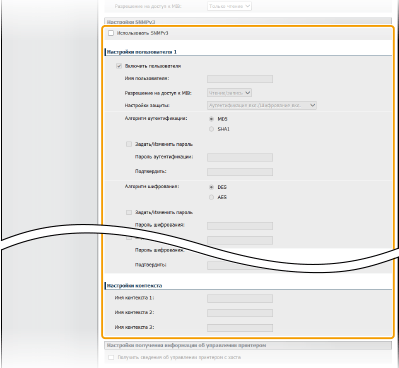

Укажите параметры SNMPv3.
Перейдите к следующему шагу, если изменение настроек SNMPv3 не требуется.
[Использовать SNMPv3]
Установите этот флажок, чтобы активировать SNMPv3. Остальные параметры SNMPv3 можно задать, только если установлен этот флажок.
Установите этот флажок, чтобы активировать SNMPv3. Остальные параметры SNMPv3 можно задать, только если установлен этот флажок.
[Включить пользователя]
Установите этот флажок, чтобы активировать [Настройки пользователя 1]/[Настройки пользователя 2]/[Настройки пользователя 3]. Чтобы отключить параметры пользователя, снимите соответствующий флажок.
Установите этот флажок, чтобы активировать [Настройки пользователя 1]/[Настройки пользователя 2]/[Настройки пользователя 3]. Чтобы отключить параметры пользователя, снимите соответствующий флажок.
[Имя пользователя]
Введите имя пользователя (не более 32 буквенно-числовых символов).
Введите имя пользователя (не более 32 буквенно-числовых символов).
[Разрешение на доступ к MIB]
Выберите значения [Чтение/запись] или [Только чтение] для разрешений доступа к объектам MIB.
Выберите значения [Чтение/запись] или [Только чтение] для разрешений доступа к объектам MIB.
|
[Чтение/запись]
|
Разрешается просмотр и изменение значений объектов MIB.
|
|
[Только чтение]
|
Разрешается только просмотр значений объектов MIB.
|
[Настройки защиты]
Выберите [Аутентификация вкл./Шифрование вкл.], [Аутентификация вкл./Шифрование выкл.] или [Аутентификация выкл./Шифрование выкл.] для желаемой комбинации настроек проверки подлинности и шифрования.
Выберите [Аутентификация вкл./Шифрование вкл.], [Аутентификация вкл./Шифрование выкл.] или [Аутентификация выкл./Шифрование выкл.] для желаемой комбинации настроек проверки подлинности и шифрования.
[Алгоритм аутентификации]
Когда для [Настройки защиты] задан вариант [Аутентификация вкл./Шифрование вкл.] или [Аутентификация вкл./Шифрование выкл.], выберите [MD5] или [SHA1] в качестве алгоритма аутентификации в зависимости от среды.
Когда для [Настройки защиты] задан вариант [Аутентификация вкл./Шифрование вкл.] или [Аутентификация вкл./Шифрование выкл.], выберите [MD5] или [SHA1] в качестве алгоритма аутентификации в зависимости от среды.
[Алгоритм шифрования]
Когда для [Настройки защиты] задан вариант [Аутентификация вкл./Шифрование вкл.], выберите [DES] или [AES] в качестве алгоритма шифрования в зависимости от среды.
Когда для [Настройки защиты] задан вариант [Аутентификация вкл./Шифрование вкл.], выберите [DES] или [AES] в качестве алгоритма шифрования в зависимости от среды.
[Задать/Изменить пароль]
Чтобы задать или изменить пароль, установите этот флажок и введите пароль длиной от 6 до 16 буквенно-числовых символов в текстовом поле [Пароль аутентификации] или [Пароль шифрования]. Для подтверждения введите тот же пароль в текстовом поле [Подтвердить]. Для алгоритмов проверки подлинности и шифрования можно задать отдельные пароли.
Чтобы задать или изменить пароль, установите этот флажок и введите пароль длиной от 6 до 16 буквенно-числовых символов в текстовом поле [Пароль аутентификации] или [Пароль шифрования]. Для подтверждения введите тот же пароль в текстовом поле [Подтвердить]. Для алгоритмов проверки подлинности и шифрования можно задать отдельные пароли.
[Имя контекста 1]/[Имя контекста 2]/[Имя контекста 3]
Введите имена контекста (не более 32 буквенно-числовых символов). Можно зарегистрировать до трех имен контекста.
Введите имена контекста (не более 32 буквенно-числовых символов). Можно зарегистрировать до трех имен контекста.
7

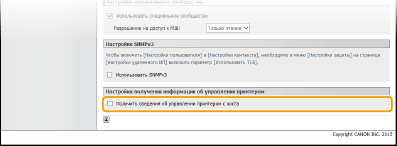

Укажите параметры получения сведений об управлении принтером.
С помощью протокола SNMP можно регулярно отслеживать и получать сведения об управлении принтером (протоколы печати и порты принтера) от компьютера в сети.
[Получить сведения об управлении принтером с хоста]
Установите этот флажок, чтобы разрешить мониторинг сведений об управлении принтером по протоколу SNMP. Для запрета мониторинга сведений об управлении принтером снимите этот флажок.
8

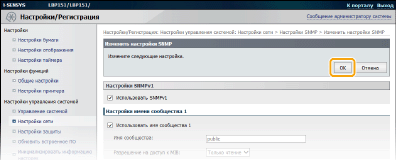

Щелкните [OK].
 |
Одновременное отключение SNMPv1 и SNMPv3Если обе версии SNMP отключены, некоторые функции аппарата будут недоступны (например, получение сведений об аппарате посредством драйвера принтера).
|
|
Одновременное включение SNMPv1 и SNMPv3
|
|
Если включены обе версии SNMP, рекомендуется задать для разрешений SNMPv1 на доступ к объектам MIB значение [Только чтение]. Разрешение на доступ к объектам MIB можно задать отдельно в SNMPv1 и SNMPv3 (а также для каждого из пользователей в SNMPv3). При выборе [Чтение/запись] (разрешение на полный доступ) в SNMPv1 снижает эффективность функций безопасности, которые отличают протокол SNMPv3, поскольку большинство параметров аппарата можно контролировать посредством SNMPv1.
|
