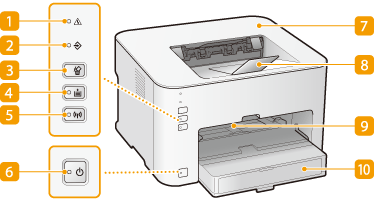

Přední strana

Ukazatel (Alarm)

Svítí nebo bliká, pokud dojde k uvíznutí papíru nebo jiné chybě. Problém můžete vyřešit pomocí zprávy zobrazené ve stavovém okně tiskárny. Když se zobrazí chybová zpráva

Ukazatel (Úloha)

Svítí, když se tisknou data nebo čekají na vytištění. Bliká při zrušení tiskové úlohy.

Tlačítko (Zrušit úlohu)

Zruší aktuálně tisknutou úlohu. Zrušení tiskové úlohy

Ukazatel / tlačítko (Papír)

Bliká, pokud v zařízení dojde papír, papír má nesprávnou velikost nebo když dojde k dalším chybám, které vyžadují kontrolu papíru. Papír vložte znovu nebo opravte jeho umístění a stisknutím tohoto tlačítka znovu spusťte tisk.

Tlačítkem

(Papír) můžete také vytisknout seznam nastavení zařízení (když je zařízení připravené tisknout, tlačítko stiskněte a podržte po dobu 3 sekund). Zobrazení nastavení sítě

Ukazatel / tlačítko (Wi-Fi)

Toto tlačítko slouží k nastavení bezdrátového připojení k síti LAN s využitím funkce tlačítka WPS. Ukazatel bliká, když se konfiguruje bezdrátové připojení k síti LAN, a svítí, jakmile se zařízení připojí k bezdrátové síti LAN.

Ukazatel (Napájení) / vypínač Napájení

Stisknutím vypínače lze zařízení zapnout či vypnout. Ukazatel svítí, když je napájení zapnuté.

Horní kryt

Horní kryt otevřete při výměně tonerové kazety nebo odstraňování uvíznutého papíru. Postup výměny tonerových kazet Odstranění uvíznutého papíru

Zarážka papíru

Tuto zarážku je třeba před tiskem otevřít.

Víceúčelová přihrádka

Zde vkládejte papír ke krátkodobému použití, který není vložený v zásuvce. Vložení papíru do víceúčelové přihrádky

Zásuvka

Zde se vkládá papír pro tisk. Vkládání papíru do zásuvky
