제어판

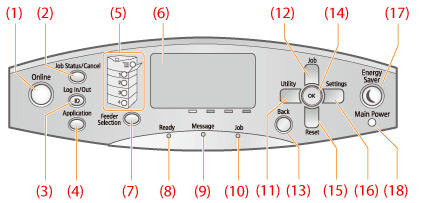

제어판에는 프린터 상태 및 프린터를 작동시키기 위한 키를 보여주는 램프와 디스플레이가 있습니다.
 |
램프
이름 | 상태 | 참고 | |
(1) Online 램프 |  (설정) | 온라인(프린터가 컴퓨터로부터 인쇄 데이터를 수신할 수 있습니다.) 프린터가 슬립 모드로 들어간 경우,  Online 램프는 프린터가 온라인이더라도 전원이 꺼집니다. | |
(5) 용지 공급원 램프 |  (설정) | 용지 공급원이 선택됩니다. |  |
 (점멸) | 용지가 없어 인쇄를 수행할 수 없습니다. 용지 카세트가 설치되지 않았습니다. (다목적 트레이의 경우, 용지가 급지되지 않아도 램프가 켜집니다.) | ||
(8) Ready 램프 |  (설정) | 프린터 인쇄 준비가 완료되었습니다. | |
 (점멸) | 프린터가 인쇄할 준비를 하고 있습니다. | | |
(9) Message 램프 |  (설정) | 문제가 발생하여 인쇄를 할 수 없습니다. (프린터가 오프라인일 때에 슬립 모드로 되면 아무런 문제가 없더라도  Message 램프가 켜집니다.) | |
(10) Job 램프 |  (설정) | 프린터가 데이터를 수신하고 있습니다. 데이터가 프린터 메모리에 남아있습니다. | |
 (점멸) | 프린터가 데이터를 처리하고 있습니다. | | |
(18) Main Power 램프 |  (설정) | 프린터 전원이 켜졌습니다. | |
키
이름 | 기능 (프린터가 온라인 상태인 경우) | 기능 (프린터가 오프라인 상태인 경우) | 기능 (메뉴가 표시되어 있는 경우) | ||
(1)  ( Online) | 온라인과 오프라인 상태를 전환합니다. 키 아래에 있는 램프가 켜진 경우 프린터는 온라인 상태이며 램프가 꺼진 경우 프린터는 오프라인 상태입니다. 이 키는 본 설명서에서 [  ](Online)으로 표시됩니다. | ||||
(2)  (  Job Status/Cancel) |  Job 램프가 점등되어 있거나 점멸하고 있을 때(데이터를 처리하거나 수신할 때) 누르면 작업 목록이 표시됩니다. 작업을 취소하려면 목록에서 해당 작업을 선택합니다.이 키는 본 설명서에서 [  ](Job Status/Cancel)로 표시됩니다. | 작동하지 않습니다. | |||
(3)  (Log In/Out) | MEAP 기능 사용을 위한 로그인 화면이 표시됩니다. (LBP843Cx 전용)
| ||||
(4)  (  Application) | 메뉴 화면 (LBP843Cx 전용)으로 변합니다. 키를 누를 때마다 인쇄 화면이 MEAP 응용 프로그램 1 → MEAP 응용 프로그램 2 … MEAP 응용 프로그램 8 → USB 직접 인쇄 → 인쇄 화면으로 전환합니다. 이 키는 본 설명서에서 [  ](Application)으로 표시됩니다.
| ||||
(7)  (  Feeder Selection) | [급지 선택] 메뉴가 표시됩니다. 용지 카세트와 다목적 트레이 사이에서 인쇄에 사용할 용지 공급원과 용지 크기를 지정합니다. 이 키는 본 설명서에서 [ ](Feeder Selection)으로 표시됩니다. | 작동하지 않습니다. | |||
(11)  (  Utility) | [유틸리티 메뉴] 메뉴가 표시됩니다. 현재 설정을 포함하여 프린터 설정에 관한 정보를 인쇄합니다. 이 키는 본 설명서에서 [  ](Utility)로 표시됩니다. | 작동하지 않습니다. | 이전 계층으로 되돌아갑니다. 이 키는 본 설명서에서 [  ]로 표시됩니다. | ||
(12)  ( Job) | [작업] 메뉴를 표시합니다. 다양한 로그 목록을 인쇄할 수 있습니다. 이 키는 본 설명서에서 [  ](Job)으로 표시됩니다. | 작동하지 않습니다. | 같은 계층에서 다음 위쪽 항목을 선택합니다. 설정 값이 숫자인 경우 값이 올라갑니다. 키를 계속 누르고 있으면 항목에 따라 값이 더 빠르게 올라갑니다. 이 키는 본 설명서에서 [  ]로 표시됩니다. | ||
(13)  (  Back) | 작동하지 않습니다. | 이전 계층으로 되돌아갑니다. 이 키는 본 설명서에서 [  ](Back)로 표시됩니다. | |||
(14)  (OK) | 작동하지 않습니다. | 선택한 항목을 실행합니다. 그렇지 않으면 해당 계층으로 되돌아갑니다. 이 키는 본 설명서에서 [OK]로 표시됩니다. | |||
(15)  (  Reset) | [리셋] 메뉴가 표시됩니다. 프린터 재설정, 인쇄 데이터 출력 및 종료 작업을 수행합니다. 이 키는 본 설명서에서 [  ](Reset)으로 표시됩니다. | 같은 계층에서 다음 아래쪽 항목을 선택합니다. 설정 값이 숫자인 경우 값이 내려갑니다. 키를 계속 누르고 있으면 항목에 따라 값이 더 빠르게 내려갑니다. 이 키는 본 설명서에서 [  ]로 표시됩니다. | |||
(16)  (  Settings) | [설정] 메뉴가 표시됩니다. 레이아웃 조정과 배율 조정을 포함하여 인쇄 환경을 설정합니다. 이 키는 본 설명서에서 [  ](Settings)으로 표시됩니다. | 해당 계층으로 되돌아갑니다. 이 키는 본 설명서에서 [  ]로 표시됩니다. | |||
(17)  (에너지 절약기) | [슬립 모드]가 [해제] 이외의 다른 설정으로 설정된 경우, 프린터가 슬립 모드로 전환됩니다. 이 키는 본 설명서에서 [  ](에너지 절약기)으로 표시됩니다. | ||||
디스플레이
프린터의 제어판 디스플레이는 다음과 같이 표시됩니다. 여기에는 프린터 상태, 메시지, 항목 및 메뉴 기능의 설정이 표시됩니다.
 |  | | | | |
| 프린터 인쇄 준비가 완료된 경우 | | | | |
|  | | | | |
| | | | | |
| 제어판을 사용해 프린터를 작동하는 경우 | | | | |
|  | | | | |
| | | | | |
(1) | 상태/수행 영역 | ||||
| 프린터 상태와 인쇄 모드가 표시됩니다. | | | ||
(2) | 용지 공급원/용지 크기 필드 | | | ||
| 약어를 사용해서 현재 선택된 용지 공급원 내의 용지 크기를 표시합니다. 다음과 같은 용지 크기의 이름이 약어로 표시됩니다(Ledger: LD, Legal: LG, Letter: LT, Executive: EX, Statement: ST, 봉투 DL: DL, 봉투 No.10: CO, 봉투 ISO-C5: EC5, 봉투 Monarch: MO, 인덱스 카드: IC, 사용자 설정 크기: 80 ~ 99, 사용자 설정 크기 R: 80R ~ 99R, 혼합 크기: FR, Foolscap: FLSC, 305x457 mm: TxE, 16K: 16K, 8K: 8K). | | | ||
(3) | 토너 카트리지 잔량 필드 | | | ||
| 토너 카트리지에 남은 용량을 표시합니다. | | |
