Tri des impressions
Il est possible de sélectionner les modes Finition pour trier les impressions de plusieurs manières, par pages ou par jeux d'impression.
Pour plus d'informations sur les produits en option requis pour utiliser cette fonction, voir "Produits en option requis pour chaque fonction".
IMPORTANT |
Les modes Finition ne peuvent pas être utilisés sans fiche de tâche. Il est important de bien définir le type de papier. La qualité de l'image pourrait sinon s'en trouver affectée si le type de papier n'est pas défini correctement, notamment en cas d'utilisation de papier épais ou d'autres types de papiers spéciaux. De plus, l'ensemble de fixation pourrait s'encrasser et des bourrages pourraient se produire, nécessitant l'intervention d'un technicien. Si l'on sélectionne le mode Agrafage, Perforation ou Pli en Z, la feuille de papier est toujours éjectée face imprimée vers le bas. |
Spécification du mode Finition
1.
Appuyer sur
→ [Attente].
→ [Attente].
2.
Sélectionner la tâche voulue → appuyer sur [Détails/Modification] → [Modif./Conf. fiche tâche].
3.
Appuyer sur [Modifier] sous <Réglages globaux>.
4.
Appuyer sur [Finition].
5.
Sélectionner la destination de sortie → appuyer sur [Suivant].
Cet écran ne s'affiche que si le module de finition et le Module de réception grande capacité-H1 sont installés.
Si cet écran ne s'affiche pas, continuer à l'étape 6.
Si [Module de finition] est sélectionné, continuer à l'étape 6.
Si [Stacker] est sélectionné, sélectionner la destination de sortie sur la liste.
REMARQUE |
Si [Stacker] est sélectionné, il est possible de changer la destination de sortie pour chaque tâche vers [Zone d'empilage] ou [Réceptacle de sortie]. |
6.
Définir le mode de finition souhaité.
 |  |
Si la destination de sortie est définie sur le module de finition | Si la destination de sortie est définie sur la zone d'empilage du stacker |
Sélectionner [Tri séq. (Ordre pages)], [Tri groupé (Pages ident)] ou [Agrafage].
Ordre des pages (Tri séquentiel) :
Lors de l'impression, il est possible de séparer plusieures copies d'un même fichier.
Exemple : Trois épreuves de chaque page triée dans l'ordre des pages
Appuyer sur [Tri séq. (Ordre pages)] → [OK].
Même page (Tri groupé) :
Lors de l'impression de plusieurs copies d'un fichier, il est possible de grouper chaque page.

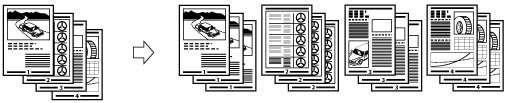

Exemple : Trois épreuves de chaque page groupées par page
Appuyer sur [Tri groupé (Pages ident)] → [OK].

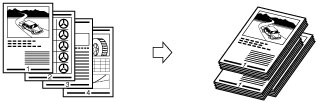

Ordre des pages (Agrafage) :
Lors de l'impression de plusieurs copies d'un même fichier, il est possible d'agrafer les différentes épreuves.
Si l'on sélectionne [En coin] :
Agrafe les feuilles à un seul emplacement.
Si l'on sélectionne [Double] :
Agrafe les feuilles à deux emplacements, sur les côtés gauche et droit.
Si l'on sélectionne [Piqûre à cheval] :
Agrafe les feuilles à deux emplacements le long de la position de piqûre à cheval.
Appuyer sur [Agrafage] → [Suivant].
Sélectionner la méthode et la position d'agrafage → appuyer sur [OK].
Si [Piqûre à cheval] est sélectionné, les réglages ci-dessous peuvent être définis :
Sélection du papier
Appuyer sur [Modifier] sous <Choisir papier> → sélectionner la source papier → appuyer sur [OK].
Coupe des bords de la brochure
Si le Massicot-F1 et le Massicot 2 lames pour module brochure-A1 sont installés sur le Module de Finition P.A.C.-W1 PRO :
Appuyer sur [Couper] → select [Spécifier par format finition] ou [Spécifier par largeur coupe] → sélectionner [Coupe verticale] ou [Coupe trilatérale] → spécifier la largeur de coupe et le format de finition voulus → appuyer sur [OK] → [OK].
Si seul le Massicot-F1 est installé sur le Module de Finition P.A.C.-W1 PRO :
Appuyer sur [Couper].
Réglage de la position de coupe
Si le Massicot-F1 et le Massicot 2 lames pour module brochure-A1 sont installés sur le Module de Finition P.A.C.-W1 PRO :
Appuyer sur [Couper] → [Régler pos. de coupe] → Régler la position du pli à l'aide de [-] ou [+] → appuyer sur [OK] → [OK].
Si seul le Massicot-F1 est installé sur le Module de Finition P.A.C.-W1 PRO :
Appuyer sur [Régler] → [Régler larg. du massicot] → spécifier la largeur de coupe → appuyer sur [OK] → [Fermer].
Réglage de la puissance de la presse d'agrafage avec P.A.C.
Appuyer sur [Presse agraf. avec P.A.C.] → régler la puissance de la presse d'agrafage avec P.A.C. → appuyer sur [OK].
Ajout d'une couverture
Appuyer sur [Ajouter couverture] → sélectionner si la couverture doit être imprimée → appuyer sur [OK].
Si on prélève du papier de couverture de l'Unité d'insertion de Document-N1, sélectionner [Vierge].
Changement de la position d'agrafage avec piqûre à cheval
Si le Massicot-F1 et le Massicot 2 lames pour module brochure-A1 sont installés sur le Module de Finition P.A.C.-W1 PRO :
Appuyer sur [Modifier pos. pli/P.A.C.] → sélectionner le format papier → régler la position d'agrafage avec piqûre à cheval à l'aide de [-] ou [+] → appuyer sur [OK] → [Fermer].
Si seul le Massicot-F1 est installé sur le Module de Finition P.A.C.-W1 PRO :
Appuyer sur [Régler] → [Modifier pos. pli/P.A.C.] → sélectionner le format papier → régler la position d'agrafage avec piqûre à cheval à l'aide de [-] ou [+] → appuyer sur [OK] → [Fermer].
Si le Module de Finition P.A.C.-T1 est installé :
Appuyer sur [Modifier pos. pli/P.A.C.] → sélectionner le format papier → régler la position d'agrafage avec piqûre à cheval à l'aide de [-] ou [+] → appuyer sur [OK] → [Fermer].
IMPORTANT |
Le papier utilisé pour la couverture doit avoir le même format que celui utilisé pour le corps du document. Si on charge dans l'unité d'insertion de document le papier préimprimé à utiliser comme couverture, celui-ci doit être orienté vers le haut. Les informations ci-dessous présentent le grammage à utiliser lorsque le Module de Finition P.A.C.-W1 PRO est installé. Pour la couverture et le corps du document : 52 g/m2 à 300 g/m2 (machine 14 lb à couverture 110 lb) Les informations ci-dessous présentent le grammage à utiliser lorsque le Module de Finition P.A.C.-T1 est installé. Pour le corps du document : 60 g/m2 à 220 g/m2 (machine 16 lb à couverture 80 lb) Pour la couverture : 60 g/m2 à 256 g/m2 (machine 16 lb à index 140 lb) Le mode [Piqûre à cheval] ne peut être défini que si l'option Impression recto verso est définie. La précision des plis créés en mode Piqûre à cheval peut varier en fonction du type de papier et du nombre de feuilles. Le mode Couper est définissable si le Massicot-F1 ou le Massicot 2 lames pour module brochure-A1 est installé sur le Module de Finition P.A.C.-W1 PRO. |
Autres modes compatibles avec Finition
Décalage
Si l'option [Décalage] est définie, on peut indiquer le nombre de jeux d'impression à décaler. Les épreuves sont légèrement décalées verticalement dans le réceptacle de sortie comme illustré ci-dessous.
Face en haut/ Face en bas
Pour spécifier si les feuilles imprimées doivent être éjectées face vers le haut ou vers le bas, appuyer sur [Face en ht/Face en bas] et sélectionner l'une des options suivantes :
[Auto]: | Si l'on imprime un original d'une seule page, les impressions sont déposées face vers le haut. Dans tous les autres cas, les impressions sont déposées face vers le bas. |
[Face en bas (Ordre normal)]: | Les impressions sont toujours déposées face vers le bas. |
[Face en haut (Ordre inverse)]: | Les impressions sont toujours déposées face vers le haut. |
Couper
Si le Massicot-F1 et le Massicot 2 lames pour module brochure-A1 sont installés :
La machine coupe les bords avant et le haut/bas des feuilles en mode Piqûre à cheval.
Si seul le Massicot-F1 est installé :
La machine coupe les bords avant des feuilles en mode Piqûre à cheval.
IMPORTANT |
On peut définir [Couper] qui si l'option [Piqûre à cheval] est sélectionnée. |
REMARQUE |
Si le Massicot-F1 et le Massicot 2 lames pour module brochure-A1 sont installés, la coupe du bord avant est sélectionnable individuellement. |
Presse agraf. avec P.A.C.
Ce mode permet de compresser le dos d'une brochure agrafée avec P.A.C.
IMPORTANT |
Le mode Presse agraf. avec P.A.C. est défini automatiquement si on sélectionne [Piqûre à cheval]. |
REMARQUE |
Pour s'assurer que le réglage [Presse agraf. avec P.A.C.] est efficace, il faut agrafer avec piqûre à cheval plus de neuf feuilles de papier (y compris la couverture). |
Fonctions de finition disponibles avec chaque unité en option
: disponible- : non disponible
Périphérique en option | Tri séq. (Ordre pages) | Tri groupé (Pages ident) | Décalage | Agrafage | Perforation*2 | Perforations multiples*2 | ||
En coin | Double | Piqûre à cheval | ||||||
Aucun | | | - | - | - | - | - | - |
Kopienauffang R2 | | | - | - | - | - | - | - |
Module de Finition agrafage-W1 PRO | | | | | | - | - | - |
Module de Finition agrafage-W1 PRO et Module de perforation | | | *1 | | | - | *1 | - |
Module de Finition agrafage-W1 PRO et Perfo Pro Multi-Fonction-A1 | | | *1 | | | - | *1 | *1 |
Module de Finition agrafage-W1 PRO et Module de Pli en Z-J1 | | | | | | - | - | - |
Module de Finition P.A.C.-W1 PRO | | | | | | | - | - |
Module de Finition P.A.C.-W1 PRO et Module de perforation | | | *1 | | | | *1 | - |
Module de Finition P.A.C.-W1 PRO et Perfo Pro Multi-Fonction-A1 | | | *1 | | | | *1 | *1 |
Module de Finition P.A.C.-W1 PRO et Module de Pli en Z-J1 | | | | | | | - | - |
Module de Finition P.A.C.-W1 PRO et Massicot-F1 | | | | | | | - | - |
Module de Finition P.A.C.-W1 PRO, Massicot-F1, et Massicot 2 lames pour module brochure-A1 | | | | | | | - | - |
Module de réception grande capacité-H1 | | | *3 | - | - | - | - | - |
Module de Finition agrafage-T1 | | | | | | - | - | - |
Module de Finition agrafage-T1, et Unité de perforation | | | | | | - | | - |
Module de Finition P.A.C.-T1 | | | | | | | - | - |
Module de Finition P.A.C.-T1 et Unité de perforation | | | | | | | | - |
Périphérique en option | Pli*2 | Couper | Face en ht/Face en bas | Presse agraf. avec P.A.C. | ||
Pli cavalier | Pli en Z, Pli parallèle, Pli simple, Pli en Z accordéon, Pli parallèle double | Bords avant de brochure | Haut/bas de brochure | |||
Aucun | - | - | - | - | | - |
Kopienauffang R2 | - | - | - | - | | - |
Module de Finition agrafage-W1 PRO | - | - | - | - | | - |
Module de Finition agrafage-W1 PRO et Module de perforation | - | - | - | - | | - |
Module de Finition agrafage-W1 PRO et Perfo Pro Multi-Fonction-A1 | - | - | - | - | | - |
Module de Finition agrafage-W1 PRO et Module de Pli en Z-J1 | - | | - | - | | - |
Module de Finition P.A.C.-W1 PRO | | - | - | - | | |
Module de Finition P.A.C.-W1 PRO et Module de perforation | | - | - | - | | |
Module de Finition P.A.C.-W1 PRO et Perfo Pro Multi-Fonction-A1 | | - | - | - | | |
Module de Finition P.A.C.-W1 PRO et Module de Pli en Z-J1 | | | - | - | | |
Module de Finition P.A.C.-W1 PRO et Massicot-F1 | | - | | - | | |
Module de Finition P.A.C.-W1 PRO, Massicot-F1, et Massicot 2 lames pour module brochure-A1 | | | | | | |
Module de réception grande capacité-H1 | - | - | - | - | | - |
Module de Finition agrafage-T1 | - | - | - | - | | - |
Module de Finition agrafage-T1, et Unité de perforation | - | - | - | - | | - |
Module de Finition P.A.C.-T1 | | - | - | - | | - |
Module de Finition P.A.C.-T1 et Unité de perforation | | - | - | - | | - |
*1 Avec des formats papier personnalisés et les modes Perforation et Décalage définis le bord du papier risque de boucler ou de se froisser. Dans ce cas, définir le mode Décalage sur "Non".
*2 Ces modes sont disponibles pour la fiche de tâche qui s'applique uniquement à certaines pages d'une tâche (partition). Pour plus d'informations, voir "Modification des réglages de chaque partition".
*3 Ce mode n'est disponible que si la destination de sortie est définie sur [Zone d'empilage] pour le stacker.
Nombre maximal de feuilles pouvant être agrafées
Le nombre maximal de feuilles pouvant être agrafées varie selon le format du papier.
Si le Module de Finition agrafage-W1 PRO ou le Module de Finition P.A.C.-W1 PRO est installé
Format papier | En coin | Double | Piqûre à cheval* |
330 x 483 mm | - | - | 25 feuilles |
305 x 457 mm | - | - | 25 feuilles |
SRA3 | - | - | 25 feuilles |
A3 | 50 feuilles | 50 feuilles | 25 feuilles |
A4R | 50 feuilles | 50 feuilles | 25 feuilles |
A4 | 100 feuilles | 100 feuilles | - |
A5R | - | - | - |
A5 | - | - | - |
* Piqûre à cheval ne peut être défini que si le Module de Finition P.A.C.-W1 PRO est installé.
Si le Module de Finition agrafage-T1 ou Module de Finition P.A.C.-T1 est installé
Format papier | En coin | Double | Piqûre à cheval*1 |
305 x 457 mm (12" x 18") | - | - | 16 feuilles |
SRA3 (12 5/8" x 17 11/16") | - | - | - |
A3 | 30 feuilles | 30 feuilles | 16 feuilles |
B4 | 30 feuilles | 30 feuilles | 16 feuilles |
A4R | 30 feuilles | 30 feuilles | 16 feuilles |
A4 | 50 feuilles | 50 feuilles | - |
B5R | - | - | - |
B5 | 50 feuilles | 50 feuilles | - |
A5R | - | - | - |
A5 | - | - | - |
11" x 17" | 30 feuilles | 30 feuilles | 16 feuilles |
LGL | 30 feuilles | 30 feuilles | 16 feuilles |
LTRR | 30 feuilles | 30 feuilles | 16 feuilles |
LTR | 50 feuilles | 50 feuilles | - |
EXEC | 50 feuilles | 50 feuilles | - |
STMTR | - | - | - |
STMT | - | - | - |
*1 Piqûre à cheval ne peut être défini que si le Module de Finition P.A.C.-T1 est installé.
REMARQUE |
Pour plus d'informations sur l'orientation de l'original et l'orientation du papier lors de l'agrafage, voir "Relation entre l'orientation de l'original et celle du papier". |
REMARQUE |
Pour plus d'informations sur les produits en option utilisables avec cette machine, se reporter aux rubriques ci-dessous : Il est possible d'afficher des informations détaillées sur le papier sélectionné en appuyant sur [Détails]. |
