Duplex Color Image Reader Unit-K1
Gli originali caricati nell'alimentatore vengono alimentati automaticamente uno alla volta sul vetro di lettura per la scansione. È possibile eseguire la scansione di documenti come libri, originali di grande spessore, originali in carta sottile e lucidi sul vetro di lettura della Duplex Color Image Reader Unit-K1.

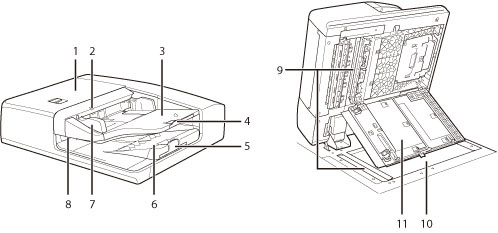

Parti e relative funzioni
1. | Coperchio dell'alimentatore Aprire questo pannello per rimuovere i fogli inceppati. (Vedere "Duplex Color Image Reader Unit-K1 (opzionale)".) |
2. | Indicatore della presenza di originali Si illumina quando gli originali vengono posizionati nel vassoio di alimentazione originali. |
3. | Vassoio di alimentazione originali Gli originali caricati in esso vengono alimentati automaticamente uno alla volta nell'alimentatore. Posizionare gli originali in questo vassoio con la superficie da acquisire rivolta verso l'alto. |
4. | Vassoio di alimentazione originali ausiliario Estrarre questo vassoio quando si alimenta carta di formato grande. |
5. | Vassoio di consegna originali ausiliario Estrarre questo vassoio quando si consegna carta di formato grande. |
6. | Vassoio di consegna originali Gli originali acquisiti dal vassoio di alimentazione originali vengono depositati nel vassoio di consegna originali nell'ordine in cui sono stati posizionati nell'alimentatore. |
7. | Guide scorrevoli Regolare queste guide in funzione della larghezza dell'originale. |
8. | Indicatore di consegna di originali Si illumina quando gli originali vengono consegnati e inizia a lampeggiare in uno specifico periodo quando la consegna degli originali è completa. |
9. | Area di scansione dell'alimentazione dei documenti Acquisisce i documenti inviati dall'alimentatore. |
10. | Vetro di lettura Utilizzare il vetro di lettura quando occorre eseguire la scansione di libri, originali di grande spessore, originali in carta sottile, lucidi ecc. |
11. | Pannello scansione documenti Aprire questo pannello per pulire l'area di scansione dell'alimentatore documenti. (Vedere "Manutenzione".) |
 ATTENZIONE |
Non inserire le dita negli interstizi attorno al vassoio di alimentazione degli originali, in quanto potrebbero restare intrappolate. Inoltre, fare attenzione a non lasciar cadere oggetti, come graffette, negli interstizi, in quanto si potrebbe danneggiare o rompere la macchina. |
IMPORTANTE |
Durante l'utilizzo del vetro di lettura per la copia o la scansione di originali di grande spessore, come libri o riviste, non premere con forza sull'alimentatore. Se l'area di uscita degli originali è bloccata, gli originali potrebbero essere danneggiati e la stampa potrebbe non essere eseguita correttamente. Quindi, non posizionare nessun oggetto nell'area di uscita degli originali. |
NOTA |
Se il vetro di lettura o il nastro di alimentazione originali sono sporchi, la qualità di stampa può risultare deteriorata. In questo caso, pulire il nastro di alimentazione e il vetro di lettura. (Vedere "Pulizia periodica".) |
