專業膠裝

利用該模式,可以採用將列印件粘貼製作成書本的方式列印單面或雙面原稿。
有關使用該功能所需選購產品的資訊,請參閱 「每種功能所需的選購產品」。
使用「專業膠裝」模式時,建議封面頁和主文件使用下列紙張尺寸。
分頁裝訂處理尺寸
主文件尺寸
封面頁尺寸
COM
(178 mm×229 mm)
LTR
(216 mm×279 mm)
11"×17"
(279 mm×432 mm)
B5
(182 mm×257 mm)
A4
(210 mm×297 mm)
A3
(297 mm×420 mm)
A4
(210 mm×297 mm)
226 mm×310 mm
SRA3
(320 mm×450 mm)
LTR
(216 mm×279 mm)
9"×12"
(229 mm×305 mm)
13"×19"
(330 mm×482 mm)
下表介紹根據裁邊設定而提供的可用分頁裝訂處理尺寸。
裁邊設定
X(橫向)
Y(縱向)
不裁邊
182.0 mm到216.0 mm
257.0 mm到297.0 mm
按分頁裝訂處理尺寸指定
縱向
裁邊
138.0 mm到216.0 mm
257.0 mm到297.0 mm
三向裁邊
138.0 mm到216.0 mm
203.0 mm到297.0 mm
按裁邊寬度指定
縱向
裁邊
6.5 mm到49.5 mm
-
三向裁邊
6.5 mm到49.5 mm
6.5 mm到39.5 mm
根據主文件使用的紙張類型而定,可裝訂的紙張數量會有所不同。如果使用非以下所列的紙張數量,工作會取消。根據使用的紙張而定,這些數量可能會不同。
紙張
紙張
的最大數量
紙張
的最小數量
52 g/m2到63 g/m2
200
30
64 g/m2到79 g/m2
200
10
80 g/m2到105 g/m2
150
10
106 g/m2到163 g/m2
10(作為插頁)
根據紙張來源而定,封面頁可用的紙張重量會有所不同。使用下表所列的紙張。
紙張來源
紙張重量
主機
90 g/m2到300 g/m2
文件插頁組件-N1
90 g/m2到300 g/m2
下表介紹可指定用於主文件和封面頁的自訂紙張尺寸。如果輸入的值超過設定範圍,螢幕上會出現一則訊息,提示輸入適當的值。
主文件
裁邊設定
X(橫向)
Y(縱向)
不裁邊
分頁裝訂處理尺寸寬度
(182.0 mm到216.0 mm)
分頁裝訂處理尺寸寬度
(257.0 mm到297.0 mm)
按分頁裝訂處理尺寸指定
縱向
裁邊
分頁裝訂處理尺寸
寬度+6.5 mm到
49.5 mm
(182.0 mm到228.6 mm)
分頁裝訂處理尺寸寬度
(257.0 mm到297.0 mm)
按裁邊寬度指定
按分頁裝訂處理尺寸指定
三向
裁邊
分頁裝訂處理尺寸
寬度
+6.5 mm到49.5 mm
(182.0 mm到228.6 mm)
分頁裝訂處理尺寸
寬度+13.0 mm到
79.0 mm
(257.0 mm到320.0 mm)
按裁邊寬度指定
封面頁
裁邊設定
X(橫向)
Y(縱向)
不裁邊
364.0 mm到主文件的
兩倍尺寸+
30.5 mm
(364.0 mm到462.5 mm)
分頁裝訂處理尺寸寬度
(257.0 mm到297.0 mm)
按分頁裝訂處理
尺寸指定
縱向
裁邊
364.0 mm到主文件的
兩倍尺寸+
30.5 mm
(364.0 mm到487.7 mm)
分頁裝訂處理尺寸寬度
(257.0 mm到297.0 mm)
按裁邊寬度指定
按分頁裝訂處理
尺寸指定
三向
裁邊
364.0 mm到主文件的
兩倍尺寸+
30.5 mm
(364.0 mm到487.7 mm)
分頁裝訂處理尺寸寬度
+13.0 mm到79.0 mm
(257.0 mm到330.2 mm)
按裁邊寬度指定
須知
該模式只能用於列印儲存在郵件信箱中的檔案或PDF檔案。
只有在已安裝「Perfect Binder-E1」的情況下,才可以設定「專業膠裝」模式。
若在[合併檔案後列印]中選擇不同解析度的多份檔案,則無法設定「書本」和「專業膠裝」模式。
如果使用「專業膠裝」模式的書本裝訂厚度超過25 mm,則可能會發生夾紙。
務必正確設定紙張類型。在特殊類型的紙張(如重磅紙)上列印時,務必正確設定紙張類型,尤其在使用重磅紙時。若沒有正確設定紙張類型,可能會對影像品質產生不良影響。此外,可能弄髒定影單元並需要維修服務,或發生夾紙。
執行專業膠裝之前,建議先檢查所用紙張類型的捲曲狀態。必須將主文件和封面頁列印到裝訂分頁機或堆疊器,並檢查捲曲程度是否落在以下指定值的範圍內。
*1 捲曲高度:小於+3 mm
*2 捲曲高度:小於-3 mm
*3 捲曲長度:大於15 mm
如果使用捲曲程度很容易超過專業膠裝指定值的紙張類型,則可能會發生下列問題:
輸出的分頁裝訂處理尺寸和指定尺寸不同。
發生夾紙。
發生錯誤。
註釋
選購的「Perfect Binder-E1」的堆疊限制是1,000張紙,或紙張堆疊高度為127 mm。若紙張堆疊超過限制,則列印工作會暫時停止。取出堆疊器中的輸出件後,列印工作才會重新開始。
選購的「Perfect Binder-E1」內部加熱器開啟後約440秒,即可開始進行膠裝。

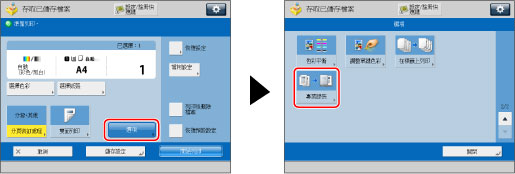

1.
→[存取已儲存檔案]→[郵件信箱]。
2.
選擇所需的「郵件信箱」→選擇所需檔案→按[列印]。
3.
按[變更列印設定]。
4.
按[選項]→[專業膠裝]。
5.
選擇用於封面頁和主文件的紙張。
按<選擇紙張>的[變更]→選擇要使用的紙張→按[確定]。
須知
若主文件使用的紙張從80 g/m2到105 g/m2,且輸出件超過150張紙,則書本可能將因過厚而無法製作。在此情況下可能會夾紙。減少主文件的頁數。
務必正確設定紙張類型。若未正確設定紙張類型,工作可能會取消。
務必正確設定分頁裝訂處理尺寸。如果封面尺寸出現以下任一種情況,則可能發生夾紙。
已裁邊:封面前邊緣的裁邊寬度超過50 mm。
未裁邊:分頁裝訂處理尺寸的長度超過堆疊器的寬度(約297 mm),或者分頁裝訂處理尺寸的深度超過堆疊器的高度(約221 mm)。
6.
設定分頁裝訂處理尺寸。
若不想對書本裁邊,請選擇[不裁邊]。
若要透過指定分頁裝訂處理尺寸對書本進行裁邊,請按[透過分頁裝訂處理尺寸指定]→選擇[縱向裁邊]或[三向裁邊],然後輸入所需的分頁裝訂處理尺寸→按[確定]。
若要透過指定裁邊寬度對書本進行裁邊,請按[透過裁邊寬度指定]→選擇[縱向裁邊]或[三向裁邊],然後輸入所需的裁邊寬度→按[確定]。
註釋
若要註冊和編輯已組態的分頁裝訂處理尺寸,請按[註冊]。
7.
指定專業膠裝列印設定。
新增扉頁:
插頁:
選擇分頁裝訂處理格式:
新增扉頁:
按[添加扉頁]。
在[前扉頁]和[後扉頁]中選擇列印設定→按[確定]。
若不想在扉頁上列印,請選擇[保留空白]。
若從「文件插頁組件-N1」輸送扉頁紙張,選擇[保留空白]。
若要選擇扉頁的紙張,請按<選擇紙張>的[變更]→選擇紙張來源→按[確定]。
為當前或預約工作選擇紙張尺寸/類型之後,若要選擇「Stack Bypass-B1」,請按[變更多用途紙盤紙張]。
須知
You must select the same paper size for the cover page as that used for the main document.
If you load preprinted paper to use as the cover page into the document insertion unit, you must load the paper face up.
When using the 騎馬裝訂分頁機-W1 PRO, use the paper shown below.
Main document: 52 to 300 g/m2
Flyleaf: More than the paper thickness of main document, and 64 to 300 g/m2
插頁:
按[插頁]。
選擇插頁的類型→按[添加]。
指定插頁的詳細設定→按[確定]。
若要為插頁選擇紙張,請按<選擇紙張>的[變更]→選擇紙張來源→按[確定
]。若已選擇[變更多用途紙盤紙張],則選擇紙張尺寸和類型。
須知
若為封面扉頁、封底扉頁或插頁設定不同的紙張尺寸,其他功能的紙張尺寸會自動變更為新紙張尺寸。但是,若將某一功能的紙張來源變更為使用相同紙張尺寸的其他紙張來源,不會變更其他功能的設定。
從「文件插頁組件-N1」輸送紙張之前,先添加紙張到「文件插頁組件-N1」中,並指定紙張尺寸。
若從「文件插頁組件-N1」送紙,請選擇[插頁器1]或[插頁器2]。若從「文件插頁組件-N1」輸送用於當前工作的紙張,請按[變更插頁器1紙張]或[變更插頁器2紙張]選擇用於插頁的紙張。
註釋
最多可以插入總共100張插頁。
按[確定]。
選擇分頁裝訂處理格式:
按[翻頁類型]→選擇分頁裝訂處理格式→按[確定]。
[左翻頁]:
創建左翻頁書本。
[右翻頁]:
創建右翻頁書本。
須知
若要將封面頁紙張放在選購的「Stack Bypass-B1」中,請按照以下方式添加紙張:
若想在封面頁上列印,無論書本是左翻頁或右翻頁,請將要列印的頁面正面向下放置。
若不想在封面頁上列印,請選擇下列格式:
[左翻頁]:
將要列印的頁面正面向上放置,並將紙張上邊緣與「Stack Bypass-B1」的後邊緣對齊。
[右翻頁]:
將要列印的頁面正面向上放置,並將紙張上邊緣與「Stack Bypass-B1」的前邊緣對齊。
若要將封面頁紙張放在選購的「文件插頁組件-N1」中,請按照下圖所示添加紙張:
左翻頁書本
右翻頁書本
* 插頁器送紙方向
有關將紙張添加到「文件插頁組件-N1」中的說明,請參閱「將紙張添加到文件插頁組件-N1(選購)」。
8.
按[調整]→選擇要調整的項目。
若不想指定詳細設定,請繼續執行步驟9。
調整主文件的影像位置:
調整裁邊角度:
調整封面頁的影像位置:
調整裁邊位置:
微調分頁裝訂處理尺寸:
調整主文件的影像位置:
按[內容影像位置]。
按[-]或[+]將主文件影像縱向移位→[確定 ]。
註釋
If you enter a value other than 0, you can switch between the positive and negative adjustment amount by pressing [±].
Example:
(+)1.0 → [±] → -1.0
-5.0 → [±] → (+)5.0
按[關閉]。
調整裁邊角度:
按[裁邊角度]。
按[-]或[+]調整裁邊角度→[確定]。
註釋
If you enter a value other than 0, you can switch between the positive and negative adjustment amount by pressing [±].
Example:
(+)1.0 → [±] → -1.0
-5.0 → [±] → (+)5.0
按[關閉]。
調整封面頁的影像位置:
按[封面頁影像位置]。
按[-]或[+]將封面頁影像移位→[確定 ]。
註釋
If you enter a value other than 0, you can switch between the positive and negative adjustment amount by pressing [±].
Example:
(+)1.0 → [±] → -1.0
-5.0 → [±] → (+)5.0
按[關閉]。
調整裁邊位置:
按[裁邊位置]。
按[-]或[+]將裁邊位置移位→[確定 ]。
註釋
If you enter a value other than 0, you can switch between the positive and negative adjustment amount by pressing [±].
Example:
(+)1.0 → [±] → -1.0
-5.0 → [±] → (+)5.0
If the amount of the trimming is between 6.0 mm to 50.0 mm, each setting can be applied.
按[關閉]。
微調分頁裝訂處理尺寸:
按[微調分頁裝訂處理尺寸]。
按[-]或[+]減少分頁裝訂處理尺寸和機器執行的裁邊位置之間的差值→[確定]。
註釋
If you enter a value other than 0, you can switch between the positive and negative adjustment amount by pressing [±].
Example:
(+)0.1 → [±] → -0.1
-0.5 → [±] → (+)0.5
按[關閉]。
9.
按[下一步]。
10.
選擇要列印文件的頁面→按[下一步]。
若不想在封面頁和封底頁上列印,按[確定]→繼續執行步驟12。
註釋
無法在從選購的「文件插頁組件-N1」送入的封面頁紙張上列印。
11.
按[-]或[+]調整書脊寬度→[確定]。
12.
按[關閉]。
