Het ROM installeren

Dit gedeelte beschrijft hoe u de Barcode Printing Kit-F1 of PCL International Font Set-C1 in het apparaat plaatst. Het ROM wordt aangesloten op de ROM connectors in de rechter klep van het apparaat. Lees de waarschuwingen in Installatie voordat u het ROM installeert.


Voorzorgsmaatregelen bij het installeren van het ROM Zorg ervoor dat metalen voorwerpen, zoals schroeven, geen contact maken met de printplaten in het apparaat. Hierdoor kan het apparaat beschadigd raken. Raak de interne onderdelen, geprinte bedrading, connectoren of schakelaars niet aan. Hierdoor kan het apparaat beschadigd raken. Schakel het apparaat niet in als de ROM klep open is. Hierdoor kan het apparaat beschadigd raken. Voorzorgsmaatregelen voor het vermijden van statische elektriciteit Het ROM bevat onderdelen die gevoelig zijn voor statische elektriciteit. Neem de volgende voorzorgsmaatregelen in acht om te vermijden dat statische elektriciteit het ROM beschadigt. Raak alvorens het ROM vast te pakken eerst een metalen voorwerp in de kamer aan zodat statische elektriciteit van uw lichaam kan wegvloeien. Raak tijdens de werkzaamheden geen enkel onderdeel aan dat waarschijnlijk statische elektriciteit produceert, zoals een display. Om de invloed van statische elektriciteit te vermijden, mag u het ROM niet verwijderen, behalve vlak voordat u het aansluit op de ROM connectors.

Voorzorgsmaatregelen bij het installeren van het ROM

Zorg ervoor dat metalen voorwerpen, zoals schroeven, geen contact maken met de printplaten in het apparaat. Hierdoor kan het apparaat beschadigd raken.

Raak de interne onderdelen, geprinte bedrading, connectoren of schakelaars niet aan. Hierdoor kan het apparaat beschadigd raken.

Schakel het apparaat niet in als de ROM klep open is. Hierdoor kan het apparaat beschadigd raken.

Voorzorgsmaatregelen voor het vermijden van statische elektriciteit

Het ROM bevat onderdelen die gevoelig zijn voor statische elektriciteit. Neem de volgende voorzorgsmaatregelen in acht om te vermijden dat statische elektriciteit het ROM beschadigt.

Raak alvorens het ROM vast te pakken eerst een metalen voorwerp in de kamer aan zodat statische elektriciteit van uw lichaam kan wegvloeien.

Raak tijdens de werkzaamheden geen enkel onderdeel aan dat waarschijnlijk statische elektriciteit produceert, zoals een display.

Om de invloed van statische elektriciteit te vermijden, mag u het ROM niet verwijderen, behalve vlak voordat u het aansluit op de ROM connectors.

Schakel de machine uit en haal de stekker uit het stopcontact voordat u begint met schoonmaken.

Als u het apparaat uitschakelt, doe dat dan vanaf het bedieningspaneel, niet via de hoofdschakelaar. Het apparaat uitschakelen (een afsluithandeling verrichten)

Verwijder de rechterklep.

1	Open de klep enigszins in uw richting terwijl u het lipje ingedrukt houdt.
2	Verwijder de rechterklep in de richting van de pijl.

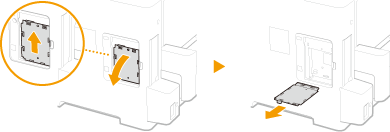

Verwijder de ROM klep.

1	Gebruik een munt om de schroeven te verwijderen.
2	Open de ROM klep en verwijder hem in de richting van de pijl.

Installeer het ROM.

Als u het ROM uitlijnt met de twee ROM connectors van het apparaat, druk hem dan stevig aan tot hij niet verder kan.

Het ROM loskoppelen

Houd de randen van het ROM vast en trek hem naar buiten, zoals onderstaande afbeelding aangeeft.

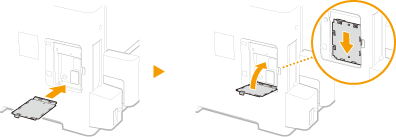

Plaats de ROM klep weer op zijn plaats.

1	Sluit de ROM klep door diens greep in de door de pijl aangegeven richting te drukken.
2	Gebruik een munt om de schroeven weer vast te draaien.

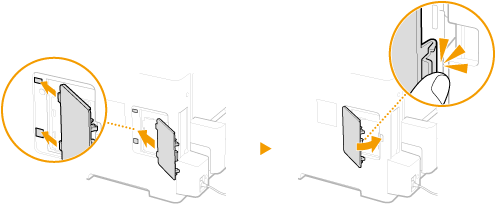

Plaats de rechterklep in de richting van de pijl en sluit de klep terwijl u het lipje ingedrukt houdt.


Als u tegelijkertijd een SD-card installeert, ga dan verder met Een SD-card installeren.

Controleren of de Barcode Printing Kit-F1 op juiste wijze is geïnstalleerd

Druk de Configuratiepagina af en controleer of 'BarDIMM' wordt weergegeven in 'PCL'
Het ROM-geheugen is op de juiste manier geïnstalleerd als 'BarDIMM' wordt weergegeven.

Als 'BarDIMM' niet wordt weergegeven

Het ROM is niet correct geplaatst. Verwijder het uit het apparaat en sluit het opnieuw aan.
