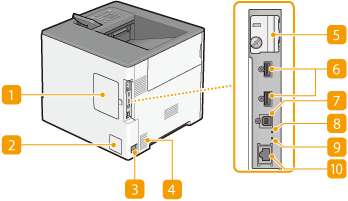

Lato posteriore
Coperchio posteriore
Aprire il coperchio posteriore per installare la ROM opzionale. Installazione della ROM
Etichetta di identificazione
L'etichetta contiene il numero di serie, necessario in caso di richieste di informazioni sulla macchina. Se non è possibile risolvere un problema
Presa di alimentazione
Consente di collegare il cavo di alimentazione.
Presa d'aria
L'aria all'interno della macchina viene estratta per consentire il raffreddamento. Tenere presente che eventuali oggetti posti davanti alle prese d'aria impediranno la corretta ventilazione. Installazione
Coperchio dello slot per schede SD
Aprire il coperchio dello slot per schede SD quando si installa la scheda SD opzionale. Installazione di una scheda SD
Porta USB (per connessione di dispositivi USB)
Collegare un dispositivo USB che viene usato con le applicazioni MEAP.
Porta USB (per la connessione di un computer)
Collegare un cavo USB quando si collega la macchina a un computer.
Indicatore ACT
L'indicatore ACT lampeggia durante l'invio o la ricezione di dati.
Indicatore LNK
L'indicatore LNK lampeggia di luce verde quando la macchina è collegata correttamente a una rete.
Porta LAN
Collegare un cavo LAN quando si collega la macchina a un router LAN via cavo, e così via. Connessione a una LAN cablata
