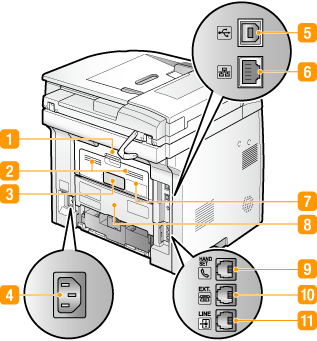

Face arrière
Capot arrière supérieur
Ouvrez le capot arrière supérieur pour éliminer des bourrages papier. Élimination de bourrages papier
Fentes de ventilation
L'air situé dans l'appareil est expulsé de façon à refroidir l'intérieur de l'appareil. Notez que l'obstruction des fentes de ventilation par des objets nuit à la bonne ventilation. Installation
Plaque signalétique
La plaque porte le numéro de série qui permet d'obtenir des renseignements sur l'appareil. Lorsqu'un problème ne peut pas être résolu
Prise électrique
Branchez le cordon d'alimentation.
Port USB (pour la connexion à un ordinateur)
Connectez un câble USB lorsque vous connectez l'appareil et un ordinateur.
Port LAN
Connectez un câble réseau pour rattacher l'appareil à un routeur réseau local filaire, etc. Connexion à un réseau local filaire
Bac de sortie secondaire
Si vous utilisez un type de papier qui a tendance à s'enrouler, par exemple les étiquettes ou les enveloppes, vous pouvez atténuer ce phénomène en ouvrant ce bac. Le papier s'enroule
Capot arrière inférieur
Ouvrez le capot arrière inférieur pour actionner le levier de sélection du format papier ou éliminer un bourrage papier. Intérieur Élimination de bourrages papier
Prise combiné (MF419x / MF416dw)
Connectez le combiné optionnel. Connexion de la ligne téléphonique
Prise pour téléphone externe (MF419x / MF416dw)
Connectez votre téléphone ou votre répondeur. Connexion de la ligne téléphonique
Prise pour ligne téléphonique (MF419x / MF416dw)
Connectez un câble téléphonique pour rattacher l'appareil à une ligne téléphonique. Connexion de la ligne téléphonique
