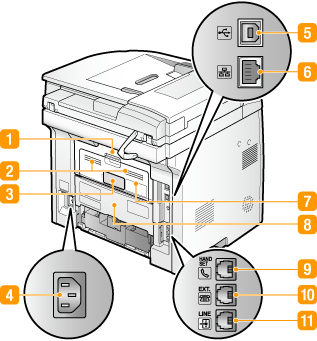

Baksidan
Övre baklucka
Öppna den övre bakluckan när du ska åtgärda pappersstopp. Åtgärda papperstrassel
Ventilationsöppningar
Luft inifrån enheten ventileras ut för att kyla ned enhetens insida. Om du placerar föremål framför ventilationsöppningarna förhindras ventilation. Installation
Strömmärkning
Etiketten visar serienumret som krävs om du vill ställa frågor om enheten. När det inte går att lösa ett problem
Strömuttag
Anslut nätkabeln.
USB-port (för datoranslutning)
Anslut en USB-kabel när du ansluter enheten till en dator.
Nätverksport
Anslut en nätverkskabel när du t.ex. ansluter enheten till en trådbunden nätverksrouter. Ansluta till ett trådbundet nätverk
Undre utmatningsfack
När du använder papperstyper som är benägna att rulla sig, t.ex etiketter eller kuvert, kan du minska rullningstendensen genom att öppna det här facket. Papperet rullar sig
Nedre baklucka
Öppna den nedre bakluckan för att ställa in väljaren för pappersformat eller ta bort papper som har fastnat. Invändigt Åtgärda papperstrassel
Telefonjack (MF419x / MF416dw)
Anslut tillvalsluren. Ansluta telefonlinjen
Uttag för extern telefon (MF419x / MF416dw)
Anslut telefonen eller telefonsvararen. Ansluta telefonlinjen
Uttag för telefonsladd (MF419x / MF416dw)
Anslut en telefonsladd när du ansluter enheten till en telefonlinje. Ansluta telefonlinjen
