Printer Settings

Усі параметри принтера супроводжуються коротким описом. Параметри за промовчанням мають позначку кинджала (


Зірочки () Параметри, позначені «1», доступні лише за приєднання додаткового подавача паперу (шухляда 2). Параметри, позначені зірочкою «*2», доступні лише для моделі MF419x / MF418x. Параметри пріоритету Якщо значення параметра друку вказано як у драйвері принтера, так і на панелі керування апарата, то пріоритет має значення драйвера принтера. Значення на панелі керування набуває чинності в особливих випадках, як-от друк PS/PCL або друк в ОС UNIX чи інших операційних системах, у яких не підтримуються драйвери принтерів.

Зірочки (*)

Параметри, позначені «*1», доступні лише за приєднання додаткового подавача паперу (шухляда 2).

Параметри, позначені зірочкою «*2», доступні лише для моделі MF419x / MF418x.

Параметри пріоритету

Якщо значення параметра друку вказано як у драйвері принтера, так і на панелі керування апарата, то пріоритет має значення драйвера принтера. Значення на панелі керування набуває чинності в особливих випадках, як-от друк PS/PCL або друк в ОС UNIX чи інших операційних системах, у яких не підтримуються драйвери принтерів.

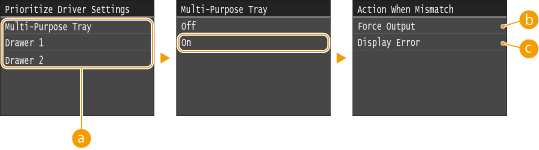

Prioritize Driver Settings When Printing

Prioritize Multi-Purpose Tray (Пріоритет багатоцільового лотка)

Prioritize Driver Settings When Printing

Виберіть, чи потрібно виконувати друк відповідно до значень формату й типу паперу, що задані для драйвера принтера та мають пріоритет над значеннями, указаними для кожного джерела паперу в <Paper Settings> на екрані Home. Вибравши значення <On>, можна здійснювати друк із джерела паперу, указаного в драйвері принтера, незалежно від налаштувань паперу для апарата. Можна налаштувати відображення повідомлення про помилку за умови, що формат паперу значно відрізняється від указаного в драйвері принтера.

Multi-Purpose Tray

Off

Force Output

Display Error

Drawer 1

Off

Force Output

Display Error

Drawer 2*1

Off

Force Output

Display Error

<Menu>

Виберіть джерело паперу

<On>

Виберіть <Force Output> або <Display Error>

Джерела паперу

Виберіть потрібне джерело паперу.

<Force Output>

Продовжувати друк, навіть якщо значення формату паперу, вказане в драйвері принтера, дуже відрізняється від формату завантаженого паперу.

<Display Error>

Коли значення формату паперу, вказане в драйвері принтера, дуже відрізняється від формату завантаженого паперу, виводиться повідомлення про помилку й друк припиняється.


Якщо значення параметрів драйвера принтера не співпадають із типом і форматом завантаженого паперу за умови вибору параметра <On>, то може статися зминання паперу або помилка друку.

Copies

Зазначте кількість копій, які потрібно надрукувати.

1Від

до 99

<Menu>

Зазначте кількість копій, які потрібно надрукувати

<Apply>

2-Sided Printing

Виберіть, чи потрібно робити двосторонні роздруківки.

Off

<Menu>

<2-Sided Printing>

Виберіть <Off> або <On>

Default Paper

Установіть для формату й типу паперу значення за замовчуванням. Якщо потрібно здійснити друк з операційної системи, яка не підтримує драйвери принтера, з мобільного пристрою або іншого пристрою, який не підтримує налаштування формату й типу паперу, друк здійснюватиметься відповідно до налаштувань формату й типу паперу, установлених тут. Папір

<Menu>

Виберіть формат паперу

Виберіть тип паперу

Paper Size Override

Виберіть, чи переключатися між форматами паперу A4 та LTR, якщо завантажено лише один із них. Настроювання параметрів принтера на апараті

Off

Print Quality

Можна змінити значення параметрів, пов’язаних із якістю друку.

Density

Настройте щільність тонера. Настроювання насиченості друку

17 рівнів

Fine Adjust

High

17 рівнів

Medium

17 рівнів

Low

17 рівнів


Параметри, указані для <Density>, вимикаються, коли встановлено параметр <Toner Save>.

Toner Save

Споживання тонера можна зменшити. Виберіть <On>, коли потрібно перевірити компонування або інші атрибути оформлення, перш ніж розпочати друк великого завдання.

Off

<Menu>

Виберіть <Off> або <On>

Resolution

Укажіть роздільну здатність, що буде використовуватися для обробки даних друку.

1200 dpi

600 dpi

<Menu>

Виберіть <1200 dpi> або <600 dpi>

Barcode Adjustment Mode (Режим настроювання штрих-кодів)

Якщо штрих-коди, надруковані цим апаратом, неможливо прочитати, встановіть цей параметр. Найслабший ефект покращення дає значення <Mode 1> , а найсильніший — <Mode 3>.

Off

Mode 1

Mode 2

Mode 3

<Menu>

Виберіть режим


Насиченість друку знижується, коли обирається більше покращення. Під час друку з комп’ютера параметри драйвера принтера матимуть пріоритет. Коли значення параметра [Graphics Mode] (Графічний режим) у драйвері принтера змінюється на [UFR II Mode] (Режим UFR II) і значення [Barcode Adjustment Mode] (Режим настроювання штрих-кодів) змінюється на [Printer Default] (За промовчанням для принтера), пріоритет має параметр, вибраний на панелі керування. Коли для даного елемента встановлено одне зі значень від <Mode 1> до <Mode 3>, для <Special Printing Mode A> автоматично встановлюється значення <Off>. Special Printing Mode A

Насиченість друку знижується, коли обирається більше покращення.

Під час друку з комп’ютера параметри драйвера принтера матимуть пріоритет. Коли значення параметра [Graphics Mode] (Графічний режим) у драйвері принтера змінюється на [UFR II Mode] (Режим UFR II) і значення [Barcode Adjustment Mode] (Режим настроювання штрих-кодів) змінюється на [Printer Default] (За промовчанням для принтера), пріоритет має параметр, вибраний на панелі керування.

Коли для даного елемента встановлено одне зі значень від <Mode 1> до <Mode 3>, для <Special Printing Mode A> автоматично встановлюється значення <Off>. Special Printing Mode A

Layout

Укажіть параметри макету сторінки, наприклад положення оправи й значення полів.

Binding Location

Якщо для оправи роздруківок використовується інструмент, як-от степлер, то за допомогою даного параметра можна вказати, по довгому чи по короткому краю паперу здійснюватиметься оправа. Вказуйте значення цього параметра в поєднанні з параметром <Gutter>, який зазначає величину поля оправи відносно положення оправи.

Long Edge

Short Edge

<Menu>

Виберіть <Long Edge> або <Short Edge>

<Long Edge>

Укажіть це значення для оправи по довгому краю паперу.

<Short Edge>

Укажіть це значення для оправи по короткому краю паперу.

Gutter

Змістіть положення для друку, щоб налаштувати величину поля оправи відносно краю оправи, вказаного у <Binding Location>. Значення «00,0» ніяк не впливає на величину поля оправи.

Від -50,0 до 00,0

до +50,0 (mm)

<Menu>

Зазначте поле оправи

<Apply>

Введення значення параметра

Укажіть напрямок і ширину зсуву положення для друку. Додатне (+) або від’ємне (-) значення параметра вказуватиме край оправи, відносно якого настроюється величина поля оправи. Поле оправи можна настроїти з кроком у 0,5 мм. Використовуйте кнопки

, щоб перемістити курсор, а також кнопки

для перемикання поміж «+» і «-» та для збільшення або зменшення значення.

Значення параметра	Довгий край	Короткий край
Значення зі знаком «+»	Лівий край паперу	Верхній край паперу
Значення зі знаком «-»	Правий край паперу	Нижній край паперу

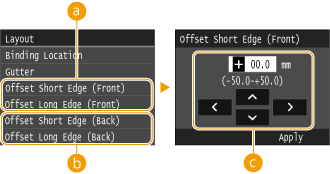

Зсув по короткому краю/Зсув по довгому краю

Незалежно від джерела паперу можна вказати зсув положення для друку з кроком у 0,5 мм для всіх завдань друку.

Від -50,0 до 00,0

до +50,0 (mm)

<Menu>

Укажіть поєднання напрямку настроювання та сторони для друку

Задайте величину зсуву

<Apply>

<Offset Short Edge (Front)>/<Offset Long Edge (Front)>

Задає величину зсуву положення для друку на повернутій догори стороні паперу.

<Offset Short Edge (Back)>/<Offset Long Edge (Back)>

Задає величину зсуву положення для друку на повернутій донизу стороні паперу.

Введення значення параметра

Для параметр <Offset Short Edge (Front)>або<Offset Short Edge (Back)>вкажіть значення зі знаком «+», щоб посунути положення для друку в напрямку зліва направо. Для параметра <Offset Long Edge (Front)>/<Offset Long Edge (Back)>вкажіть значення зі знаком «+», щоб посунути положення для друку в напрямку згори донизу. Для зсуву у зворотному напрямку вкажіть значення зі знаком «-». Використовуйте кнопки

, щоб перемістити курсор, а також кнопки

для перемикання поміж «+» і «-» та для збільшення або зменшення значення.


Щоб змістити положення для друку, змініть параметр [Graphics Mode] у драйвері принтера на [UFR II Mode].

Auto Error Skip

Якщо під час друку стається певна помилка, то друк припиняється. Однак, якщо встановити для даного параметра значення <On>, то певні помилки буде пропущено й друк продовжуватиметься. За звичайних умов для цього параметра вказуйте значення <Off>.

Off

<Menu>

Виберіть <Off> або <On>

Timeout

Зазначте проміжок часу, після закінчення якого поточне завдання друку буде автоматично скасоване, у разі якщо отримання даних друку буде перервано.

від 5 до 15

до 300 (sec.)

<Menu>

Визначте проміжок часу

<Apply>

Personality

Укажіть режим роботи апарата за умови, коли формат даних документа невідомий.

Auto

PCL

PDF

XPS

<Menu>

Виберіть особистий режим

Prioritize Multi-Purpose Tray (Пріоритет багатоцільового лотка)

Укажіть, чи слід подавати папір із багатоцільового лотка, якщо ввімкнено функцію автоматичного вибору паперу. Якщо вибрано значення <On>, то папір подається з багатоцільового лотка за умови, що папір однакового формату та типу завантажено як у багатоцільовий лоток, так і в шухляду для паперу.

Off

<Menu>

Виберіть <Off> або <On>

UFR II

Значення, що набули чинності, можна змінювати під час друку за допомогою драйвера принтера UFR II.

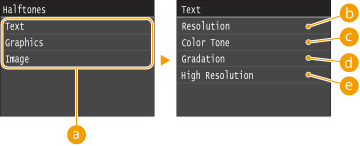

Halftones

Ви можете вибирати метод друку півтонів (середній показник між яскравістю світліших і темніших областей зображення) для оптимальної якості друку. Для кожного документа значення параметрів можна встановлювати залежно від типу зображення.

Text

Resolution

Color Tone

Gradation

High Resolution

Graphics

Resolution

Color Tone

Gradation

High Resolution


Resolution

Color Tone

Gradation

High Resolution

<Menu>

Виберіть тип зображення

Виберіть метод відтворення півтонів

Тип зображення

Виберіть об’єкт, для якого потрібно змінити значення параметра. Значення <Text> означає літери та символи, значення <Graphics> означає лінії та малюнки, а значення <Image> означає фотографії та зображення.

<Resolution>

Забезпечує відтворення дрібного шрифту з чіткими контурами тексту. Підходить для друку символів і тонких ліній.

<Color Tone>

Забезпечує друк різких зображень із сильним контрастом світлого й темного. Підходить для друку зображень, зокрема фотографій.

<Gradation>

Забезпечує друк із плавними переходами та градацією відтінків. Підходить для друку малюнків і графіків, де містяться області, насичені відтінками.

<High Resolution>

Порівняно з <Resolution>, це значення забезпечує точніший друк, але трохи знижує стабільність його якості. Підходить для друку символів, тонких ліній або даних САПР із гострими контурами.

PCL

Укажіть параметри друку PCL, наприклад компонування сторінки та якість друку.

Paper Save

Виберіть, чи заощаджувати папір, не виводячи пусті сторінки в документах. Якщо вибрати пункт <On>, апарат не буде видавати пусті сторінки. Виберіть пункт <Off>, щоб виводити усі дані документа під час друку, включно з пустими сторінками, які містить документ.

Off

<Menu>

<PCL>

Виберіть <Off> або <On>

Orientation

Виберіть елемент <Portrait> (вертикальна орієнтація) або <Landscape> (горизонтальна орієнтація) для орієнтації сторінки.

Portrait

Landscape

<Menu>

<PCL>

Виберіть <Portrait> або <Landscape>

Font Number

Укажіть шрифт для використання, вибравши ідентифікаційний номер шрифту. Також із панелі керування можна надрукувати список шрифтів PCL із шаблонами. Список шрифтів PCL

MF419x / MF418x

0Від

до 104

MF416dw / MF411dw

0Від

до 54

<Menu>

<PCL>

Виберіть номер шрифту

<Apply>

Point Size

Установіть розмір шрифту в точках із кроком 0,25. Цей параметр можна вказати лише коли для пункту <Font Number> вибрано шрифт із пропорційними пробілами та можливістю змінення масштабу.

від 4,00 до 12,00

до 999,75 (point)

<Menu>

<PCL>

Укажіть кегль

<Apply>

Pitch

Установіть крок, або кількість знаків на дюйм, з кроком 0,01. Цей параметр можна вказати лише коли для пункту <Font Number> вибрано точковий шрифт або шрифт із фіксованим кроком і можливістю змінення масштабу.

від 0,44 до 10,00

до 99,99 (cpi)

<Menu>

<PCL>

<Pitch>

Укажіть крок шрифту

<Apply>

Form Lines

Дає змогу визначити кількість рядків, що друкуються на сторінці від 5 до 128. Цей параметр автоматично змінюється на параметри, указані в розділах <Default Paper Size> і <Orientation>.

від 5 до 64

до 128 (lines)

<Menu>

<PCL>

Укажіть кількість рядків

<Apply>

Character Code

Виберіть код символу, який найбільше відповідає комп’ютеру, з якого надсилалися дані. Коли код символу контролюється шрифтом, установленим у пункті <Font Number>, указаний параметр ігнорується.

MF419x / MF418x

ARABIC8

DESKTOP

GREEK8

HEBREW7

HEBREW8

ISO4

ISO6

ISO11

ISO15

ISO17

ISO21

ISO60

ISO69

ISOCYR

ISOGRK

ISOHEB

ISOL1

ISOL2

ISOL5

ISOL6

LEGAL

MATH8

MCTEXT

MSPUBL

PC775

PC8

PC850

PC851

PC852

PC862

PC864

PC866

PC8DN

PC8GRK

PC8TK

PC1004

PIFONT

PSMATH

PSTEXT

ROMAN8

VNINTL

VNMATH

VNUS

WIN30

WINARB

WINBALT

WINCYR

WINGRK

WINL1

WINL2

WINL5

MF416dw / MF411dw

DESKTOP

ISO4

ISO6

ISO11

ISO15

ISO17

ISO21

ISO60

ISO69

ISOL1

ISOL2

ISOL5

ISOL6

LEGAL

MATH8

MCTEXT

MSPUBL

PC775

PC8

PC850

PC852

PC8DN

PC8TK

PC1004

PIFONT

PSMATH

PSTEXT

ROMAN8

VNINTL

VNMATH

VNUS

WIN30

WINBALT

WINL1

WINL2

WINL5

<Menu>

<PCL>

Виберіть код символу

Custom Paper

Виберіть, чи встановлювати нестандартний формат паперу. Виберіть елемент <On>, щоб установити розміри паперу відносно <X dimension> і <Y dimension>.

Off

<Menu>

<PCL>

Виберіть <Off> або <On>

Unit of Measure

Указує одиницю вимірювання для використання нестандартного формату паперу.

Millimeters

Inches

<Menu>

<PCL>

Виберіть <Millimeters> або <Inches>

X dimension

Укажіть розмір паперу нестандартного формату по горизонталі (для короткого краю).

Від 77 до 216

(mm)

<Menu>

<PCL>

Укажіть розмір

<Apply>

Y dimension

Укажіть розмір паперу нестандартного формату по вертикалі (для довгого краю).

Від 127 до 356

(mm)

<Menu>

<PCL>

Укажіть розмір

<Apply>

Append CR to LF

Виберіть, чи потрібно застосовувати повернення каретки (CR) під час отримання апаратом коду переведення рядка (LF). Якщо вибрано значення <Yes>, після отримання коду переведення рядка положення друку переміщується на початок наступного рядка. Якщо вибрано значення <No>, положення друку переміщується на наступний рядок, щойно код переведення рядка отримано.

Yes

<Menu>

<PCL>

Виберіть <Yes> або <No>

Enlarge A4 Print Width

Виберіть, чи збільшувати по ширині область друку аркуша формату A4 в книжковій орієнтації до формату Letter.

Off

<Menu>

<PCL>

Виберіть <Off> або <On>

Halftones

Text

Resolution

Color Tone

Gradation

High Resolution

Graphics

Resolution

Color Tone

Gradation

High Resolution


Resolution

Color Tone

Gradation

High Resolution

<Menu>

<PCL>

Виберіть тип зображення

Виберіть метод відтворення півтонів

Тип зображення

<Resolution>

<Color Tone>

<Gradation>

<High Resolution>

BarDIMM *2

Цей параметр дає змогу друкувати штрих-коди, які підтримуються компонентом Barcode Printing Kit. Якщо вибрано значення <Enable>, апарат створюватиме штрих-коди, коли отримуватиме команду штрих-коду з підключеного комп’ютера. Якщо вибрано значення <Disable>, штрих-коди не створюватимуться, навіть якщо з підключеного комп’ютера буде надіслано команду штрих-коду.

Enable

Disable

<Menu>

<PCL>

Виберіть <Enable> або <Disable>


Щоб увімкнути меню BarDIMM, необхідно активувати компонент Barcode Printing Kit. Коли друк штрих-кодів не виконується, переконайтеся, що меню BarDIMM вимкнено. В іншому випадку швидкість обробки звичайних завдань на друк може знизитись.

Щоб увімкнути меню BarDIMM, необхідно активувати компонент Barcode Printing Kit. Коли друк штрих-кодів не виконується, переконайтеся, що меню BarDIMM вимкнено. В іншому випадку швидкість обробки звичайних завдань на друк може знизитись.


За промовчанням встановлено значення <Disable>. Якщо активовано компонент Barcode Printing Kit, значення змінюється на <Enable>.

FreeScape

Укажіть AEC (альтернативний керуючий код), який буде використовуватися для команд штрих-коду, якщо підключений комп’ютер не підтримує стандартний керуючий код.

Off

{

}

<Menu>

<PCL>

Виберіть керуючий код


Цей параметр доступний, лише коли увімкнено меню <BarDIMM>.

PS

Укажіть параметри друку PS, наприклад компонування сторінки та якість друку.

Job Timeout

Цей параметр дає змогу вказувати період часу до скасування завдання. Якщо завдання не було виконано протягом встановленого періоду часу, воно автоматично скасовується.

to 3600 (sec.)

<Menu>

<PS>

Укажіть кількість секунд очікування до скасування завдання

<Apply>

Print PS Errors

Цей параметр визначає, чи друкується сторінка помилки у разі її виникнення.

Off

<Menu>

<PS>

Виберіть <Off> або <On>

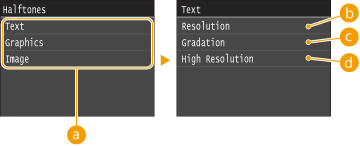

Halftones

Text

Resolution

Gradation

High Resolution

Graphics

Resolution

Gradation

High Resolution


Resolution

Gradation

High Resolution

<Menu>

<PS>

Виберіть тип зображення

Виберіть метод відтворення півтонів

Тип зображення

<Resolution>

<Gradation>

<High Resolution>

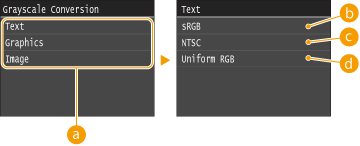

Grayscale Conversion

Можна вибрати два шляхи перетворення значень кольору на значення відтінків сірого, коли друкуються дані кольорового друку.

sRGB
NTSC

Uniform RGB


У цьому розділі описано параметри перетворення даних кольору на дані відтінків сірого. Цей параметр несумісний із даними чорно-білих зображень.

<Menu>

<PS>

Укажіть перетворення у відтінки сірого

PDF

Можна змінити значення параметрів для PDF-файлів.

Enlarge/Reduce to Fit Paper Size

Укажіть, чи слід застосувати збільшення або зменшення розміру під час друку, щоб заповнити область друку Область друку на папері. Зауважте, що збільшення або зменшення розміру ніяк не впливає на пропорції документа.

Off

<Menu>

<PDF>

Виберіть <Off> або <On>

Enlarge Print Area

Укажіть, чи слід збільшити Область друку, наскільки це дозволяє формат паперу.

Off

<Menu>

<PDF>

Виберіть <Off> або <On>


Якщо вказати <On>, то залежно від документа може статися так, що прилеглі до країв частини сторінок не будуть надруковані, або ж роздруківки будуть частково забруднені.

N on 1

Укажіть, чи слід стиснути декілька сторінок для друку на одній сторінці паперу так, що перша сторінка буде розташована вгорі зліва. Наприклад, щоб надрукувати 4 сторінки на одному аркуші, виберіть <4 on 1>.

Off

2 on 1

4 on 1

6 on 1

8 on 1

9 on 1

16 on 1

<Menu>

<PDF>

Укажіть ступінь стиснення

Print Comments

Укажіть, чи потрібно друкувати коментарі. Якщо вказати <Auto>, то коментарі у PDF-файлах буде надруковано.

Off

Auto

<Menu>

<PDF>

Виберіть <Auto> або <Off>

Halftones

Text

Resolution

Gradation

High Resolution

Graphics

Resolution

Gradation

High Resolution


Resolution

Gradation

High Resolution

<Menu>

<PDF>

Виберіть тип зображення

Виберіть метод відтворення півтонів

Тип зображення

<Resolution>

<Gradation>

<High Resolution>

Grayscale Conversion

Укажіть тип перетворення даних кольорового друку у відтінки сірого.

sRGB

NTSC

Uniform RGB

<Menu>

<PDF>

Укажіть тип перетворення у відтінки сірого

<sRGB>

Перетворення кольорових даних на монохромні здійснюється з наголосом на передачі різниці кольорів, завдяки чому досягається плавність градації відтінків.

<NTSC>

Кольорові дані перетворюються на монохромні так, що отримане зображення нагадує телевізійну картинку (системи NTSC).

<Uniform RGB>

Кольорові дані перетворюються в монохромні так, що складові R, G та B рівномірно конвертуються в той самий рівень сірого.

XPS

Можна змінити значення параметрів для XPS-файлів.

Halftones

Text

Resolution

Gradation

High Resolution

Graphics

Resolution

Gradation

High Resolution


Resolution

Gradation

High Resolution

<Menu>

<XPS>

Виберіть тип зображення

Виберіть метод відтворення півтонів

Тип зображення

<Resolution>

<Gradation>

<High Resolution>

Grayscale Conversion

Укажіть тип перетворення даних кольорового друку у відтінки сірого.

Text

sRGB

NTSC

Uniform RGB

Graphics

sRGB

NTSC

Uniform RGB


sRGB

NTSC

Uniform RGB

<Menu>

<XPS>

Виберіть тип зображення

Виберіть тип перетворення у відтінки сірого

Тип зображення

<sRGB>

<NTSC>

<Uniform RGB>

Compressed Image Output

Залежно від даних друку, невдовзі після початку друку завдання якість зображення може зменшитись. Укажіть, як апарат має поводитись за умови значного зменшення якості зображення.

Output

Display Error

<Menu>

<XPS>

Виберіть <Output> або <Display Error>

<Output>

Апарат продовжує друк завдання незалежно від ступеня зниження якості зображень.

<Display Error>

Коли якість зображень значно знижується, апарат відображає повідомлення про помилку та призупиняє друк завдання.
