Зазначення IP-адрес для правил брандмауера

Можна або дозволити зв’язок лише з пристроями, які мають указані IP-адреси, або блокувати пристрої з вказаними IP-адресами (але дозволити інші зв’язки). Можна вказати одну IP-адресу або діапазон IP-адрес.


Для мереж IPv4 та IPv6 можна вказати до 16 IP-адрес (або діапазонів IP-адрес). Пакетні фільтри апарата, описані в цьому розділі, керують зв’язками через протоколи TCP, UDP й ICMP.

Запустіть Remote UI (Інтерфейс віддаленого користувача) і виконайте вхід у режимі системного адміністратора. Початок роботи з Remote UI (Інтерфейс віддаленого користувача)

Клацніть елемент [Settings/Registration].

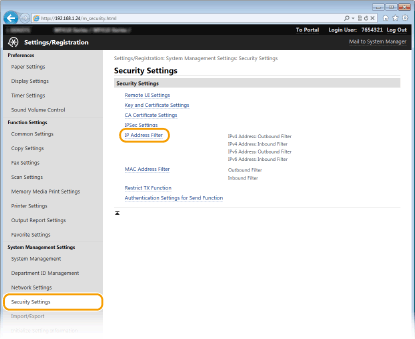

Клацніть елементи [Security Settings]

[IP Address Filter].

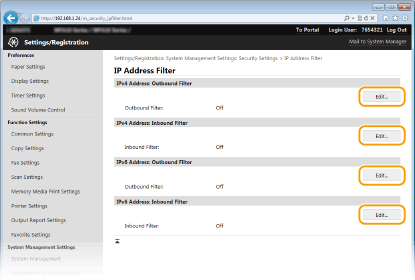

Клацніть елемент [Edit] для потрібного типу фільтра.

[IPv4 Address: Outbound Filter]
Виберіть цей параметр і вкажіть IPv4-адреси, щоб обмежити надсилання даних з апарата на комп’ютер.

[IPv4 Address: Inbound Filter]
Виберіть цей параметр і вкажіть IPv4-адреси, щоб обмежити отримання даних з апарата на комп’ютері.

[IPv6 Address: Outbound Filter]
Виберіть цей параметр і вкажіть IPv6-адреси, щоб обмежити надсилання даних з апарата на комп’ютер.

[IPv6 Address: Inbound Filter]
Виберіть цей параметр і вкажіть IPv6-адреси, щоб обмежити отримання даних з апарата на комп’ютері.

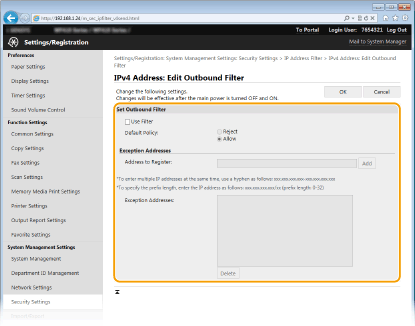

Укажіть параметри для пакетного фільтрування.

Виберіть політику за промовчанням, яка дозволятиме або заборонятиме обмін даними між апаратом та іншими пристроями, а потім укажіть IP-адреси для винятків.

Установіть прапорець [Use Filter] та у розділі [Default Policy] натисніть селективну кнопку [Reject] або [Allow].

[Use Filter]
Установіть цей прапорець, щоб обмежити обмін даними. Щоб зняти обмеження, зніміть прапорець.

[Default Policy]
Виберіть передумови для дозволу або заборони іншим пристроям обмінюватися даними з апаратом.

[Reject]

Якщо вибрати цей параметр, пакети зв’язку передаватимуться, лише якщо вони надсилаються на пристрої (або отримуються із пристроїв), чиї IP-адреси внесено у список винятків [Exception Addresses]. Зв’язки з іншими пристроями блокуватимуться.

[Allow]

Якщо вибрати цей параметр, пакети зв’язку блокуватимуться, якщо вони надсилаються на пристрої (або отримуються із пристроїв), чиї IP-адреси внесено у список винятків [Exception Addresses]. Зв’язки з іншими пристроями дозволені.

Укажіть адреси-винятки.

У текстовому полі [Address to Register] введіть IP-адресу (або діапазон IP-адрес) і натисніть кнопку [Add].

Перевірка помилок введення

Якщо IP-адреси введено неправильно, доступ до апарата через інтерфейс віддаленого користувача може стати неможливим. У такому разі для параметра <IPv4 Address Filter> або <IPv6 Address Filter> потрібно встановити значення <Off>.
IPv4 Address Filter
IPv6 Address Filter

Форма введення IP-адрес

	Опис	Приклад
Введення однієї адреси	IPv4: Розмежовуйте числа крапками.	192.168.0.10
Введення однієї адреси	IPv6: Розмежовуйте символи двокрапками.	fe80::10
Зазначення діапазону адрес	Вставте дефіс між адресами.	192.168.0.10-192.168.0.20
Зазначення діапазону адрес із префіксом	Введіть адресу, а після неї – скісну риску та число, яке позначає довжину префікса.	192.168.0.32/27 fe80::1234/64

Коли вибрано елемент [Reject] для вихідного фільтра

Вихідні пакети багатопотокового й широкомовного передавання неможливо відфільтрувати.

Видалення IP-адреси з винятків

Виберіть IP-адресу й натисніть кнопку [Delete].

Клацніть елемент [OK].

Перезапустіть апарат.

Вимкніть апарат, зачекайте принаймні 10 секунд і знову ввімкніть його.


Використання панелі керування Фільтрування IP-адрес можна також увімкнути або вимкнути за допомогою кнопки <Menu> на екрані Home. IPv4 Address Filter IPv6 Address Filter
