Atascos de papel en el Unidad de Acabado Grapadora V/Unidad de Acabado de Cuadernillos V
Compruebe la ubicación del atasco de papel en la pantalla táctil y retírelo. El Unidad de Acabado Grapadora V/Unidad de Acabado de Cuadernillos V es opcional. Equipos opcionales
|
Confirmar antes de manipularCierre todas las tapas que se encuentren abiertas. Si hay algún papel en la bandeja de cuadernillos, retírelo. |
Interior de la tapa delantera
1
Abra la tapa delantera de la unidad de acabado.
2

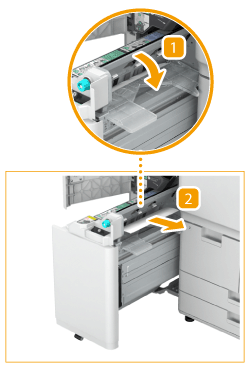

Gire el tirador de entrega y coloque el papel atascado hacia la Bandeja C.
3

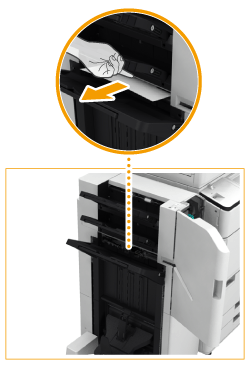

Retire el papel atascado del área de salida de papel de la Bandeja C.
 | Abra la guía de salida y manténgala abierta con el dedo. |
 | Saque con cuidado el papel en el sentido de la flecha.  |
 | Cierre la guía de salida. |
4
Abra la guía de escape.
| Abra la guía de escape inferior.  |
| Abra la guía de escape superior.  |
5
Compruebe si hay papel atascado.
| Si hay papel atascado, sáquelo suavemente tirando en el sentido de la flecha.  |
| Cierre la guía de escape superior. |
6
Levante la primera solapa.
7
Compruebe si hay papel atascado.
| Si hay papel atascado, sáquelo suavemente tirando en el sentido de la flecha.  |
| Baje la primera solapa. |
| Cierre la guía de escape inferior. |
8
Compruebe si hay papel atascado en la guía de entrada o en la unidad taladradora.
Cuando esté activada la Taladradora 2/4 Taladros A o la Taladradora 4 Taladros A.
| Eleve la unidad taladradora. |
| Si hay papel atascado, sáquelo suavemente tirando en el sentido de la flecha.  |
| Baje la unidad taladradora. |
Cuando no estén activadas la Taladradora 2/4 Taladros A o la Taladradora 4 Taladros A.
| Abra la guía de entrada. |
| Si hay papel atascado, sáquelo suavemente tirando en el sentido de la flecha.  |
| Cierre la guía de entrada. |
9
Cierre la tapa frontal de la unidad de acabado.
Siga las instrucciones de la pantalla para reanudar la operación que se interrumpió o para seguir retirando atascos de papel.
Unidad Grapadora de Cuadernillos de la Unidad de Acabado de Cuadernillos V
1
Abra la tapa delantera de la unidad de acabado.
2

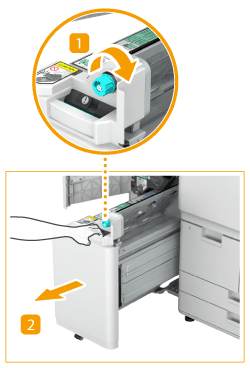

Extraiga la unidad grapadora de cuadernillos.
| Gire el tirador sobre la parte superior de la unidad grapadora de cuadernillos alrededor de 10 veces. |
| Extraiga la unidad grapadora de cuadernillos.  |
3
Compruebe si hay papel atascado.
| Abra la guía transparente. |
| Si hay papel atascado, sáquelo suavemente tirando en el sentido de la flecha.  |
| Cierre la guía transparente. |
4
Vuelva a presionar la unidad grapadora de cuadernillos en su lugar con cuidado.
5
Cierre la tapa frontal de la unidad de acabado.
Siga las instrucciones de la pantalla para reanudar la operación que se interrumpió o para seguir retirando atascos de papel.
