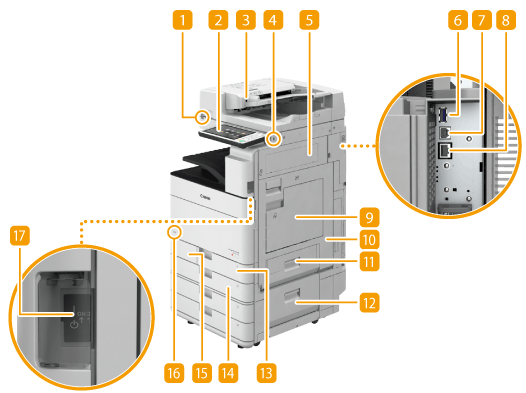

Lato anteriore

Sensore di movimento

Quando il sensore di movimento rileva la presenza di una persona in prossimità della macchina, la macchina esce automaticamente dalla modalità di riposo. Attivazione della modalità di riposo

Pannello comandi

Il pannello comandi è composto da tasti numerici, , indicatori, pannello digitale, ecc. È possibile eseguire tutte le operazioni e specificare le impostazioni dal pannello comandi. Pannello comandi

Alimentatore (solo imageRUNNER ADVANCE C5560i/C5550i/C5540i/C5535i)

Consente di alimentare automaticamente gli originali nella macchina per la scansione. Quando si caricano due o più fogli nell'alimentatore, è possibile sottoporre a scansione gli originali senza interruzione. Alimentatore (solo imageRUNNER ADVANCE C5560i/C5550i/C5540i/C5535i)

Porta USB (lato anteriore destro della macchina)

È possibile collegare alla macchina dispositivi come ad esempio periferiche di memoria USB. Collegamento di un dispositivo di memoria USB
I supporti di memoria che non soddisfano le specifiche USB non sono supportati. Alcuni tipi di supporti di memoria potrebbero non essere in grado di salvare i dati correttamente.
La porta USB (lato anteriore destro della macchina) supporta USB 2.0.

Pannello superiore destro dell'unità principale

Aprire questo pannello per rimuovere la carta inceppata all'interno della macchina. Carta inceppata nell'alimentazione carta

Porta USB (lato posteriore destro della macchina)

Alla macchina è possibile collegare dei dispositivi come dischi rigidi esterni. Backup/ripristino dei dati
La porta USB (lato posteriore destro della macchina) supporta USB 3.0.

Connettore USB

Collegare un cavo USB quando si collega la macchina a un computer.
Il connettore USB supporta USB 2.0.

Porta LAN

Collegare un cavo LAN quando si collega la macchina a un router LAN via cavo, e così via. Impostazione dell'ambiente di rete

Vassoio multiuso

Caricare la carta nel vassoio multiuso quando si desidera utilizzare un tipo di carta diverso da quello caricato nel cassetto.
Vassoio multiuso
Caricamento carta nel vassoio multiuso

Pannello inferiore destro dell'unità principale

Aprire questo pannello per rimuovere la carta inceppata all'interno della macchina. Carta inceppata nell'alimentazione carta

Pannello superiore destro del cassetto

Aprire questo pannello per rimuovere la carta inceppata all'interno della macchina. Carta inceppata nell'alimentazione carta

Pannello posteriore destro del cassetto

Aprire questo pannello per rimuovere la carta inceppata all'interno della macchina. Carta inceppata nell'alimentazione carta

Cassetto 1

Caricare il tipo di carta che si utilizza più di frequente. Cassetto

Cassetto 2

Caricare il tipo di carta utilizzato normalmente. È possibile caricare la carta che non può essere caricata nel cassetto 1. Cassetto

Coperchio del serbatoio del toner di scarto

Aprire questo coperchio per sostituire il serbatoio del toner di scarto. Sostituzione del serbatoio del toner di scarto

Codice toner

Questo codice indica il tipo di toner originale che può essere usato con la macchina. Usare un toner il cui codice contiene le stesse lettere del codice indicato sul pannello anteriore della macchina.

Interruttore di alimentazione

Premere l'interruttore di alimentazione per accendere o spegnere la macchina.
Accensione della macchina
Spegnimento della macchina

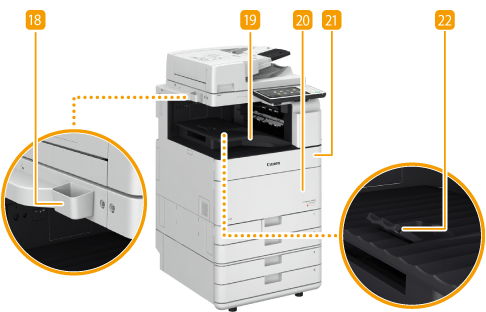

Custodia dei panni per la pulizia del vetro di lettura

Usare questa scatola per conservare i panni per la pulizia del vetro di lettura.

Vassoio di consegna

Una volta conclusa la stampa, la carta viene posizionata qui.

Pannello anteriore dell'unità principale

Aprire questo pannello durante la pulizia del vetro anti-polvere. Pulizia del vetro anti-polvere

Coperchio per la sostituzione del toner

Aprire questo pannello per sostituire la cartuccia del toner. Sostituzione della cartuccia del toner

Sostegno per la carta nel vassoio di consegna

Sollevare tale sostegno per evitare che la carta stampata cada.

Coperchio del vetro di lettura (solo imageRUNNER ADVANCE C5535)

Protegge gli originali posizionati sul vetro di lettura.
Per maggiori informazioni sulla configurazione dell'apparecchiatura opzionale installata sulla macchina, vedere Opzioni.
Collegamento di un dispositivo di memoria USB
È possibile collegare un dispositivo di memoria USB alle porte USB situate sul lato destro della macchina e stampare direttamente i dati dal dispositivo stesso. Gli originali scannerizzati con la macchina possono anche essere salvati direttamente nel dispositivo di memoria USB.
Lavoro con i dati nel supporto di memoria
Scollegamento del dispositivo di memoria USB
Quando si rimuove il supporto di memoria, seguire la procedura corretta. La mancata osservanza di tale operazione può causare il malfunzionamento del supporto di memoria o della macchina.
La macchina supporta solo supporti di memoria in formato FAT32/exFAT.
Verificare che il supporto di memoria sia orientato correttamente quando lo si collega alla macchina. Se non viene collegato correttamente, il supporto di memoria o la macchina potrebbe funzionare non correttamente.
Effettuare il controllo prima di utilizzare il supporto di memoria
Per usare i dispositivi di memoria, è necessario che <Supporto memoria> in <Impostazioni visualizzazione posizione memorizzaz.> sia impostato su <On>.
Impostare <Utilizzo funzione Scansione> e <Utilizzo funzione Stampa> a <On>. <Utilizzo funzione Scansione/Stampa>
Quando il supporto di memoria non viene riconosciuto anche se è collegato correttamente, la macchina può essere impostata per usare il driver MEAP per il dispositivo di memoria esterno USB. Impostare <Utilizzo driver MEAP per periferica memorizzaz. USB> a <Off>. <Utilizzo driver MEAP per periferica memorizzaz. USB>
Dispositivi e tipi di impiego non supportati
Supporti di memoria con funzioni di protezione
Supporti di memoria che non soddisfano le specifiche USB
Lettori di schede di memoria collegati tramite USB
Collegamento dei supporti di memoria tramite cavo di prolunga
Collegamento dei supporti di memoria tramite un hub USB
