Posizionamento degli originali

Posizionare un originale sul vetro di lettura o nell'alimentatore. Per originali come libri e o fogli spessi/sottili che non possono essere caricati nell'alimentatore, usare il vetro di lettura. Per acquisire originali fronte-retro o continuare ad acquisire diversi originali, usare l'alimentatore. Per informazioni sui formati caricabili, ecc., vedere Specifiche tecniche.
Utilizzare originali perfettamente asciutti
Quando si posizionano gli originali, verificare che eventuali tracce di colla, inchiostro o fluido di correzione siano perfettamente asciutte.
Per evitare inceppamenti della carta
Non inserire i seguenti tipi di originali nell'alimentatore, in quanto potrebbero provocare inceppamenti della carta:
Carta sgualcita o piegata
Carta a carbone o con retro a carbone
Carta arrotolata o increspata
Carta patinata
Originali strappati
Originali con fori grandi
Carta velina o sottile
Originali pinzati o con clip
Carta stampata da stampanti termiche
Lucidi
Originali con note allegate
Originali incollati insieme
Originali inseriti in una cartellina trasparente

Per acquisire gli originali con maggiore precisione
Gli originali inseriti nell'alimentatore vengono acquisiti durante l'alimentazione nella macchina. Gli originali posti sul vetro di lettura, al contrario, rimangono in una posizione fissa durante l'acquisizione. Per assicurare una scansione più accurata, si consiglia di posizionare gli originali sul vetro di lettura.
Per la scansione di carta per tracciatura o lucidi
Per acquisire originali trasparenti (ad esempio, carta per tracciatura o lucidi), posizionarli sul vetro di lettura e coprirli con un foglio di carta bianco.
Sull'imageRUNNER ADVANCE C5535 non è possibile installare un alimentatore.
Posizionamento degli originali sul vetro di lettura
Inserimento degli originali nell'alimentatore (solo imageRUNNER ADVANCE C5560i/C5550i/C5540i/C5535i)

Posizionamento degli originali sul vetro di lettura

1
Aprire il coperchio dell'alimentatore/del vetro di lettura.
Nel caso di un originale per cui l'apertura dell'alimentatore/del vetro di lettura non sia sufficiente, il formato dell'originale potrebbe non essere rilevato correttamente.
2

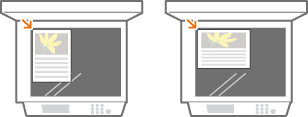

Posizionare l'originale rivolto verso il basso sul vetro di lettura.
Allineare l'angolo dell'originale con l'angolo superiore sinistro del vetro di lettura.
Quando si copia un originale fronte-retro, posizionarlo in modo che la parte superiore e inferiore siano posizionate correttamente, come mostrato nella figura seguente.
3
Chiudere delicatamente il coperchio dell'alimentatore/del vetro di lettura.
L'originale è pronto per la scansione.
Al termine della scansione, rimuovere l'originale dal vetro di lettura.

Inserimento degli originali nell'alimentatore (solo imageRUNNER ADVANCE C5560i/C5550i/C5540i/C5535i)

1
Distanziare le guide scorrevoli.
Muovere le guide scorrevoli verso l'esterno, finché la loro apertura non risulta leggermente più ampia della larghezza dell'originale.
Quando si posizionano originali di grandi dimensioni, estrarre l'estensione del vassoio di alimentazione originali e l'estensione del vassoio di consegna originali per evitare di farli cadere dal bordo dell'alimentatore.
2

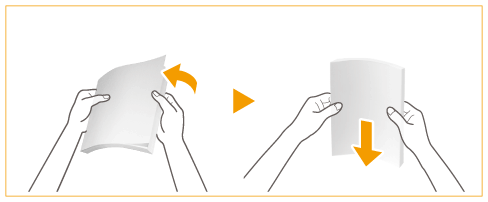

Smazzare la risma dell'originale e allineare i bordi.
Suddividere l'originale in piccole risme e allineare i bordi battendo leggermente alcune volte la risma su una superficie piana.
3
Inserire nell'alimentatore gli originali rivolti verso l'alto.
Accertarsi che la risma di originali non superi l'indicazione di carico limite (). Se gli originali superano tale limite, è possibile che non vengano digitalizzati oppure potrebbero causare un inceppamento della carta.
Lisciare sempre eventuali piegature negli originali prima di posizionarli nell'alimentatore. Se l'originale è piegato, è possibile che venga visualizzata una schermata di errore perché non è possibile rilevare correttamente il formato dell'originale.
Gli originali sottili possono arricciarsi se usati in un ambiente ad elevata temperatura o umidità.
Quando si copia un originale fronte-retro, posizionarlo in modo che la parte superiore e inferiore siano posizionate correttamente, come mostrato nella figura seguente.
È possibile inserire originali di formati diversi e acquisirli tutti in una volta.
Copia di originali di formati diversi insieme (originali di formati diversi)
Invio di originali di diversi formati insieme (originali di formati diversi)
Invio/salvataggio di originali di diversi formati insieme (originali di formati diversi)
4
Allineare le guide scorrevoli ai bordi dell'originale.
Muovere le guide scorrevoli verso l'interno fino ad allinearle perfettamente ai bordi dell'originale.
Gli originali sono pronti per la scansione.
Allineare perfettamente le guide scorrevoli ai bordi dell'originale
Guide scorrevoli non perfettamente allineate o troppo strette possono provocare inceppamenti o errata alimentazione dei fogli.
Durante la scansione degli originali
Non aggiungere o rimuovere originali.
Al termine della scansione
Rimuovere gli originali digitalizzati dal vassoio di consegna originali per evitare inceppamenti della carta. Se non si effettua tale rimozione, quando si posizionano nell'alimentatore gli originali per un altro lavoro, l'indicatore di consegna di originali lampeggia.
Durante la scansione di originali lunghi
Quando si acquisiscono originali lunghi (lunghezza fino a 630 mm), sostenerli con una mano durante l'alimentazione e l'uscita della carta.
Quando si posizionano originali in carta sottile
Può essere difficile posizionare gli originali in carta sottile. In questo caso, piegare leggermente la carta durante il posizionamento.
Fare attenzione a non esercitare una pressione eccessiva durante il posizionamento degli originali. L'originale potrebbe non essere alimentato correttamente oppure potrebbe provocare un inceppamento della carta.
Quando si posizionano originali sottili in formato A3 o A4R nell'alimentatore, sollevare il ferma originali per evitare che si arriccino.
Quando si esegue la scansione ripetuta dello stesso originale
Si consiglia di non eseguire ripetutamente la scansione dello stesso originale per più di cinque volte (il numero varia in base alla qualità della carta). L'originale può piegarsi o arricciarsi oppure può essere difficile inviarlo.
