Atascos de papel en la unidad principal
Compruebe la ubicación del atasco de papel en la pantalla y siga el procedimiento que se indica más abajo para sacar el papel.
|
|
Confirmar antes de manipularSi el depósito de papel opcional está instalado, extráigalo del equipo.
|
1
Compruebe si el papel está atascado en la bandeja multiuso.
Si hay papel atascado, sáquelo suavemente tirando en el sentido de la flecha.
2

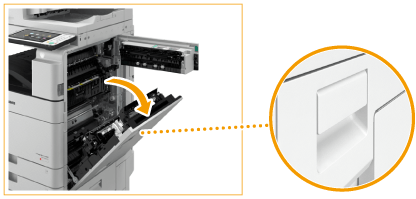

Abra la tapa superior derecha y la tapa inferior derecha de la unidad principal.
Al levantar la palanca, la tapa superior derecha y la tapa inferior derecha se abren al mismo tiempo.
3
Compruebe si hay papel atascado en la unidad de salida.
 |
Sujete la palanca verde (
 ) y abra la unidad de salida.  La unidad de salida se abre hasta donde se indica en el dibujo.
|
 |
Si hay papel atascado, sáquelo suavemente tirando en el sentido de la flecha.
 |
 |
Cierre la unidad de salida.
|
4
Compruebe si hay papel atascado en la unidad de inversión.
Si hay papel atascado, sáquelo suavemente tirando en el sentido de la flecha.
5
Compruebe si hay papel atascado en la entrada de la unidad dúplex.
|
|
Si hay papel atascado en el área superior, sáquelo en el sentido de la flecha.
 |
|
|
Si hay papel atascado en el área inferior, sáquelo en el sentido de la flecha.
 |
6
Compruebe si hay papel atascado en la unidad de fijación.
|
|
Sujete la palanca verde (
 ) y abra la unidad de fijación. |
|
|
Si hay papel atascado, sáquelo suavemente tirando en el sentido de la flecha.
 Si no puede sacar el papel, vuelva a colocar la unidad de fijación en su lugar y extraiga el papel suavemente desde la parte inferior.
  |
|
|
Vuelva a colocar la unidad de fijación en su lugar.
|
7
Compruebe si hay papel atascado en la unidad dúplex.
Si hay papel atascado, sáquelo suavemente hacia el lugar por donde sobresalga más papel.
8
Compruebe si el papel está atascado en el área de alimentación de papel de la bandeja multiuso.
Si hay papel atascado, sáquelo suavemente tirando en el sentido de la flecha.
9
Compruebe si hay papel atascado entre la unidad principal y la tapa superior derecha o la tapa inferior derecha de la unidad principal.
Si hay papel atascado, sáquelo suavemente tirando en el sentido de la flecha.
10
Cierre suavemente la tapa superior derecha y la tapa inferior derecha de la unidad principal hasta que se oiga un clic.
Siga las instrucciones de la pantalla para reanudar la operación que se interrumpió o para seguir retirando atascos de papel.
