Atascos de papel en la Unidad de Acabado de Cuadernillos
1

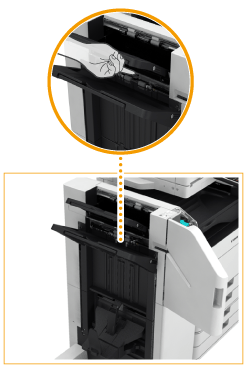

Compruebe si hay papel atascado en la unidad de acabado.
|
|
Abra la tapa delantera de la unidad de acabado.
 |
 |
Levante el soporte de papel de la bandeja de salida de la Bandeja B.
 |
 |

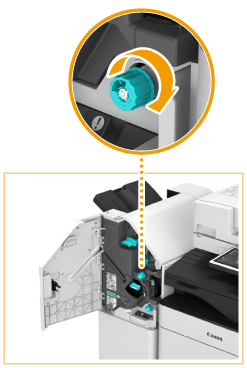

Gire la rueda verde para alimentar el papel atascado hacia el lado de la Bandeja B.
 |
 |

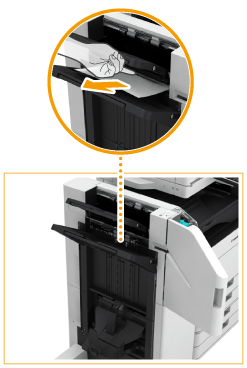

Si el papel asoma por la salida de la Bandeja B, sáquelo suavemente tirando en el sentido de la flecha.
 |
2
Compruebe si hay papel atascado en la unidad de entrega.
|
|
Abra la guía de entrega de escape (
 ).Si hay papel atascado, sáquelo suavemente tirando en el sentido de la flecha.
|
|
|
Levante la primera solapa (
 ).Si hay papel atascado, sáquelo suavemente tirando en el sentido de la flecha.
  |
|
|
Coloque la primera solapa (
) en su lugar. |
|
|
Baje la guía de entrega de escape (
). |
3
Gire la rueda verde unas 10 veces.
Si no gira la rueda, el papel atascado podría rasgarse al extraer la Unidad Grapadora de Cuadernillos.
4

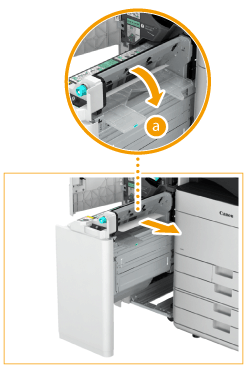

Extraiga la unidad grapadora de cuadernillos.
5
Abra la guía transparente ( ) y compruebe si hay papel atascado.
) y compruebe si hay papel atascado.Si hay papel atascado, sáquelo suavemente tirando en el sentido de la flecha.
6
Cierre la guía transparente.
7
Vuelva a colocar la Unidad Grapadora de Cuadernillos en su lugar.
8
Cierre la tapa frontal de la unidad de acabado.
9
Abra la tapa de la unidad de paso intermedio.
10
Compruebe si hay papel atascado.
Si hay papel atascado, sáquelo suavemente tirando en el sentido de la flecha.
11
Cierre la tapa de la unidad de paso intermedio.
Siga las instrucciones de la pantalla para reanudar la operación que se interrumpió o para seguir retirando atascos de papel.
