Impostazioni fax (imageRUNNER 2204F)
 |
|
Tutte le impostazioni del fax sono elencate con una breve descrizione. Le impostazioni predefinite sono contrassegnate con una croce (
 ). |
|
NOTA
|
Se viene visualizzata una schermata per l'immissione di ID gestore sistema e PINImmettere ID gestore sistema e PIN, toccare <Applica> e premere
 . Impostazione dell'ID gestore sistemaAsterischi (*)Le impostazioni contrassegnate con "*1" presentano valori diversi in base al paese o alla regione di acquisto.
|
Impostazioni di base
Specificare le impostazioni di base per utilizzare la macchina come fax.
Registra numero telefonico unità
Registrare il numero di fax della macchina.
<Menu>
<Impostazioni fax> <Impostazioni di base> <Registra numero telefonico unità> Registrare il numero di fax <Applica>
<Impostazioni fax> <Impostazioni di base> <Registra numero telefonico unità> Registrare il numero di fax <Applica> Selezione tipo linea
Selezionare il tipo di linea telefonica utilizzata per la trasmissione fax.
|
Impulsi
Tonale |
<Menu> <Impostazioni fax> <Impostazioni di base> <Selezione tipo linea> Selezionare il tipo di linea
<Impostazioni fax> <Impostazioni di base> <Selezione tipo linea> Selezionare il tipo di linea Selezionare tipo di connessione linea pubblica
Quando la modalità di ricezione fax è <Fax/Tel (Comm. autom.)>, un eventuale telefono esterno potrebbe non squillare e potrebbe non essere possibile effettuare una telefonata. Se si verifica questa situazione, specificare <Adattatore 1> o <Adattatore 2>.
|
Diretto
Adattatore 1
Adattatore 2
|
<Menu> <Impostazioni fax> <Impostazioni di base> <Selezionare tipo di connessione linea pubblica> Selezionare il tipo di connessione
<Impostazioni fax> <Impostazioni di base> <Selezionare tipo di connessione linea pubblica> Selezionare il tipo di connessione Allarme ricevitore sganciato
Stabilire se la macchina deve emettere un segnale di avviso quando il ricevitore di un telefono o il ricevitore opzionale collegato alla macchina non è correttamente posizionato sulla base. È inoltre possibile regolare il volume del segnale di avviso.
|
Da 0
a 5 |
<Menu> <Impostazioni fax> <Impostazioni di base> <Allarme ricevitore sganciato> Selezionare il volume del suono di avviso <Applica>
<Impostazioni fax> <Impostazioni di base> <Allarme ricevitore sganciato> Selezionare il volume del suono di avviso <Applica> Impostazioni gestione comunicazioni
Specificare le impostazioni di velocità di inizio comunicazione e le impostazioni del tasto R.
Velocità avvio TX
Regolare la velocità iniziale di comunicazione in ordine decrescente da "33600 bps". Eseguire questa regolazione quando per l'avvio dell'invio dei fax viene impiegato un tempo eccessivo a causa di una bassa qualità della connessione alla linea telefonica.
|
33600 bps
14400 bps
9600 bps
7200 bps
4800 bps
2400 bps
|
<Menu> <Impostazioni fax> <Impostazioni di base> <Impostazioni gestione comunicazioni> <Velocità avvio TX> Selezionare una velocità iniziale di comunicazione
<Impostazioni fax> <Impostazioni di base> <Impostazioni gestione comunicazioni> <Velocità avvio TX> Selezionare una velocità iniziale di comunicazione Velocità avvio RX
Regolare la velocità iniziale di comunicazione in ordine decrescente da "33600 bps". Eseguire questa regolazione quando per l'avvio della ricezione dei fax viene impiegato un tempo eccessivo a causa di una bassa qualità della connessione alla linea telefonica.
|
33600 bps
14400 bps
9600 bps
7200 bps
4800 bps
2400 bps
|
<Menu> <Impostazioni fax> <Impostazioni di base> <Impostazioni gestione comunicazioni> <Velocità avvio RX> Selezionare una velocità iniziale di comunicazione
<Impostazioni fax> <Impostazioni di base> <Impostazioni gestione comunicazioni> <Velocità avvio RX> Selezionare una velocità iniziale di comunicazione Impostazione tasto R
Se la macchina è collegata tramite un PBX (Private Branch Exchange), è necessario
impostare il metodo di accesso. È possibile impostare il tipo PBX su <Prefisso> o <Aggancio>. Se si registra il numero di accesso alla linea esterna nel tasto R, è possibile accedere con facilità alla linea esterna.
impostare il metodo di accesso. È possibile impostare il tipo PBX su <Prefisso> o <Aggancio>. Se si registra il numero di accesso alla linea esterna nel tasto R, è possibile accedere con facilità alla linea esterna.
|
Rete telefonica generale (PSTN)
Centralino
Prefisso
Aggancio
*1 |
<Menu> <Impostazioni fax> <Impostazioni di base> <Impostazioni gestione comunicazioni> <Impostazione tasto R> <Centralino> Selezionare <Prefisso> o <Aggancio> Immettere il numero di accesso alla linea esterna se si seleziona <Prefisso> <Applica>
<Impostazioni fax> <Impostazioni di base> <Impostazioni gestione comunicazioni> <Impostazione tasto R> <Centralino> Selezionare <Prefisso> o <Aggancio> Immettere il numero di accesso alla linea esterna se si seleziona <Prefisso> <Applica>

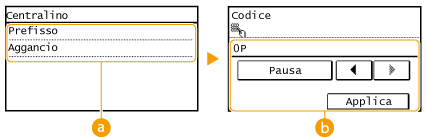

<Centralino>Selezionare il tipo di PBX in uso. Se si seleziona <Prefisso>, registrare il codice del prefisso nella schermata successiva.
<Codice>Immettere il codice del prefisso con i tasti numerici, toccare <Pausa> e quindi <Applica>. Se non si inserisce una pausa, il codice del prefisso non viene registrato.
Impostazioni funzione TX
Specificare le impostazioni per l'invio dei fax.
Variazione impostazioni predefinite
Specificare le impostazioni utilizzate per l'invio dei fax. Le impostazioni selezionate vengono utilizzate come valori predefiniti quando si acquisiscono i documenti. Modifica delle impostazioni predefinite
|
Risoluzione
200 x 100 dpi (Normale)
200 x 200 dpi (Fine)
200 x 200 dpi (Foto)
200 x 400 dpi (Superfine)
Densità
Nove livelli
Originale fronte-retro
Off
Tipo libro
Tipo calendario |
Registra nome unità
Registrare il nome di una società o di una persona.
Il nome registrato viene inviato a destinazione come informazione sul mittente. ID terminale TX
<Menu> <Impostazioni fax> <Impostazioni funzione TX> <Registra nome unità> Registrare il nome di una società o di una persona <Applica>
<Impostazioni fax> <Impostazioni funzione TX> <Registra nome unità> Registrare il nome di una società o di una persona <Applica> TX in ECM
Abilitare o disabilitare la modalità di correzione errori (ECM), che verifica la presenza di errori dei dati del fax e li corregge. Per ridurre gli errori sui fax ricevuti, vedere RX in ECM.
|
Off
On
|
 |
|
ECM deve essere abilitato sulla macchina e sull'altro fax, in quanto i controlli di errore vengono eseguiti sui dispositivi ricevente e mittente.
Anche quando ECM è abilitato, possono verificarsi errori a causa delle condizioni della linea telefonica.
Quando ECM è abilitato, l'elaborazione dei dati può risultare più lunga, perché controlli e correzioni vengono eseguiti durante la trasmissione dei dati.
|
<Menu> <Impostazioni fax> <Impostazioni funzione TX> <TX in ECM> <On>
<Impostazioni fax> <Impostazioni funzione TX> <TX in ECM> <On> Impostazione durata pausa
Ad esempio, quando si telefona digitando "0 - (pausa) - (numero di telefono)", 0 viene digitato per primo, quindi, dopo qualche secondo, viene digitato il numero di telefono. Quando vengono inviati fax all'estero, è necessario specificare la destinazione digitando "(codice di accesso internazionale) - (codice paese) - (prefisso) - (numero di fax)", ma i numeri potrebbero non essere riconosciuti correttamente se vengono immessi in successione senza pause. In questo caso, provare ad aggiungere una pausa dopo il codice di accesso internazionale o il numero di fax. Se il codice o il numero non vengono ancora riconosciuti in modo corretto, modificare la durata della pausa. Per istruzioni su come immettere una pausa, vedere il passo 3 in Invio di fax.
|
Da 1 a 4
a 15 (sec.)*1 |
<Menu> <Impostazioni fax> <Impostazioni funzione TX> <Impostazione durata pausa> Specificare la durata della pausa <Applica>
<Impostazioni fax> <Impostazioni funzione TX> <Impostazione durata pausa> Specificare la durata della pausa <Applica> Ricomposizione automatica
Specificare le impostazioni per la Ricomposizione automatica, una funzionalità che ricompone automaticamente il numero di fax dopo alcuni minuti se al primo tentativo la linea è occupata. È possibile specificare il numero di tentativi di ricomposizione e l'intervallo tra le ricomposizioni.
|
Off
On
Numero di ricomposizioni
Da 1 a 2
a 10 (volte)Intervallo ricomposizione
Da 2
a 99 (min.)Ricomposizione se errore
Off
On
|
<Menu> <Impostazioni fax> <Impostazioni funzione TX> <Ricomposizione automatica> <On> Specificare le impostazioni <Applica>
<Impostazioni fax> <Impostazioni funzione TX> <Ricomposizione automatica> <On> Specificare le impostazioni <Applica>
<Numero di ricomposizioni>
Specifica per quante volte la macchina ripete la chiamata fax. Utilizzare
/
o i tasti numerici per immettere un numero, quindi toccare <Applica>.
/ o i tasti numerici per immettere un numero, quindi toccare <Applica>.<Intervallo ricomposizione>
Specifica l'intervallo tra le ricomposizioni. Utilizzare / o i tasti numerici per immettere un numero per l'intervallo, quindi toccare <Applica>.
/ o i tasti numerici per immettere un numero per l'intervallo, quindi toccare <Applica>.
<Ricomposizione se errore>
Specifica se richiamare se si verifica un errore di trasmissione. Selezionare <Off> o <On>.
ID terminale TX
Specificare le impostazioni per aggiungere nell'intestazione del fax le informazioni sul mittente, compreso il numero di fax e il nome della macchina. Il destinatario può verificare l'identità del mittente osservando tali informazioni aggiunte.
|
Off
On
Posizione di stampa
All'interno dell'area di immagine
All'esterno dell'area di immagine Contr. num. come: TEL/FAX
FAX
TEL |
<Menu> <Impostazioni fax> <Impostazioni funzione TX> <ID terminale TX> <On> Specificare le impostazioni <Applica>
<Impostazioni fax> <Impostazioni funzione TX> <ID terminale TX> <On> Specificare le impostazioni <Applica>
<Posizione di stampa>
Specifica la posizione per la stampa dell'ID terminale nel fax inviato. Selezionare <All'interno dell'area di immagine> per stampare le informazioni all'interno dell'area di immagine, oppure <All'esterno dell'area di immagine> per stampare le informazioni all'esterno.
<Contr. num. come: TEL/FAX>
Aggiunge il contrassegno "FAX" o "TEL" davanti al numero di fax registrato per la macchina. Selezionare <TEL> per indicare che si tratta di un numero telefonico.
Controllo segnale linea prima di invio
Selezionare per verificare la tonalità di composizione prima di comporre il numero di fax.
|
Off
On
|
<Menu> <Impostazioni fax> <Impostazioni funzione TX> <Controllo segnale linea prima di invio> Selezionare <On> o <Off>
<Impostazioni fax> <Impostazioni funzione TX> <Controllo segnale linea prima di invio> Selezionare <On> o <Off> Consenti TX da driver fax
Abilitare o disabilitare il fax da PC (l'invio dei fax da computer). Blocco di fax da PC (imageRUNNER 2204F)
|
Off
On
|
Conferma numero fax immesso
Selezionare per richiedere agli utenti di inserire il numero di fax due volte quando immesso con i tasti numerici. Visualizzazione della schermata per la conferma del numero di fax
|
Off
On
|
Restrizioni trasmissione sequenziale
In tal modo si aiuta a impedire l'invio di un fax a un numero errato limitando l'invio di fax a più destinazioni.
|
Off
Conferma trasmissione sequenziale
Rifiutare trasmissione sequenziale
|
<Menu> <Impostazioni fax> <Impostazioni funzione TX> <Restrizioni trasmissione sequenziale> Selezionare <Off>, <Conferma trasmissione sequenziale> o <Rifiutare trasmissione sequenziale>
<Impostazioni fax> <Impostazioni funzione TX> <Restrizioni trasmissione sequenziale> Selezionare <Off>, <Conferma trasmissione sequenziale> o <Rifiutare trasmissione sequenziale> Inizializza impostazioni predefinite
Selezionare per ripristinare le impostazioni fax specificate in <Variazione impostazioni predefinite> ai valori predefiniti.
<Menu> <Impostazioni fax> <Impostazioni funzione TX> <Inizializza impostazioni predefinite> <Yes>
<Impostazioni fax> <Impostazioni funzione TX> <Inizializza impostazioni predefinite> <Yes> Impostazioni funzione RX
Specificare le impostazioni per la ricezione dei fax.
RX in ECM
Abilitare o disabilitare la modalità di correzione errori (ECM), che verifica la presenza di errori nei dati del fax e li corregge. Per ridurre gli errori sui fax inviati, vedere TX in ECM
|
Off
On
|
|
|
|
ECM deve essere abilitato sulla macchina e sull'altro fax in quanto i controlli di errore vengono eseguiti sui dispositivi ricevente e mittente.
Anche quando ECM è abilitato, possono verificarsi errori a causa delle condizioni della linea telefonica.
Quando ECM è abilitato, l'elaborazione dei dati può risultare più lunga, perché controlli e correzioni vengono eseguiti durante la trasmissione dei dati.
|
<Menu> <Impostazioni fax> <Impostazioni funzione RX> <RX in ECM> <On>
<Impostazioni fax> <Impostazioni funzione RX> <RX in ECM> <On> Squillo chiamata in arrivo *1
Specificare le impostazioni per l'emissione di un segnale sonoro per notificare dell'arrivo dei fax. Questa funzionalità è disponibile solo quando è selezionato <Auto> o <Fax/Tel (Comm. autom.)> per la modalità di ricezione. Specificare il numero di squilli della macchina quando viene ricevuto un fax. È inoltre possibile disabilitare le impostazioni per impedire l'emissione del segnale sonoro per le chiamate in arrivo.
|
Off
On
Da 1 a 2
a 99 (volte) |
|
|
|
Se si utilizza questa funzionalità nella modalità <Auto>, è necessario collegare prima il telefono alla macchina.
|
<Menu> <Impostazioni fax> <Impostazioni funzione RX> <Squillo chiamata in arrivo> <On> Specificare il numero di squilli per la chiamata in arrivo <Applica>
<Impostazioni fax> <Impostazioni funzione RX> <Squillo chiamata in arrivo> <On> Specificare il numero di squilli per la chiamata in arrivo <Applica> RX remota
Specificare le impostazioni di ricezione dei fax tramite un telefono collegato alla macchina (Ricezione remota). Quando viene inviato un fax alla macchina, è possibile riceverlo sollevando semplicemente il ricevitore e immettendo l'ID specifico con la tastiera del telefono. Questa funzionalità consente di non doversi recare direttamente alla macchina. Per istruzioni su come utilizzare la ricezione remota, vedere Utilizzo di un telefono per ricevere i fax (Ricezione remota).
|
Off
On
Da 00 a 25
a 99 |
<Menu> <Impostazioni fax> <Impostazioni funzione RX> <RX remota> <On> Specificare il numero ID per ricevere i fax <Applica>
<Impostazioni fax> <Impostazioni funzione RX> <RX remota> <On> Specificare il numero ID per ricevere i fax <Applica> Commutazione su RX automatica
Specificare le impostazioni per ricevere automaticamente un fax dopo un determinato numero di squilli. Questa funzionalità è disponibile solo quando è selezionato <Manuale> per la modalità di ricezione. Con questa funzionalità, è possibile ricevere i fax anche se nessuno può sollevare il ricevitore.
|
Off
On
Da 1 a 15
a 99 (sec.) |
<Menu> <Impostazioni fax> <Impostazioni funzione RX> <Commutazione su RX automatica> <On> Specificare la durata degli squilli della chiamata in arrivo <Applica>
<Impostazioni fax> <Impostazioni funzione RX> <Commutazione su RX automatica> <On> Specificare la durata degli squilli della chiamata in arrivo <Applica> Impostazioni blocco in memoria
Selezionare per memorizzare i fax ricevuti senza stamparli immediatamente. I documenti fax memorizzati possono essere stampati in qualsiasi momento modificando l'impostazione su <Off>. Memorizzazione dei fax ricevuti (Ricezione in memoria)
|
Off
On
PIN blocco memoria
Stampa del rapporto
Off
On
Ora blocco memoria
Off
On
Ora inizio blocco in memoria
Ora fine blocco in memoria
|
<Menu> <Impostazioni fax> <Impostazioni funzione RX> <Impostazioni blocco in memoria> <On> Specificare le impostazioni <Applica>
<Impostazioni fax> <Impostazioni funzione RX> <Impostazioni blocco in memoria> <On> Specificare le impostazioni <Applica> Impostazioni stampa RX
Specificare le impostazioni per la stampa dei fax ricevuti.
Stampa sui due lati
Specificare le impostazioni per la stampa dei fax ricevuti su entrambi i lati del foglio.
|
Off
On
|
|
|
|
Se l'unità duplex opzionale è collegata, l'impostazione è disponibile.
|
<Menu> <Impostazioni fax> <Impostazioni stampa RX> <Stampa sui due lati> <On>
<Impostazioni fax> <Impostazioni stampa RX> <Stampa sui due lati> <On> Riduzione dimensione RX
Specificare le impostazioni per ridurre la dimensione immagine di un documento ricevuto. È possibile selezionare un rapporto di riduzione automatico che riduca la dimensione del documento ricevuto in base al formato della carta caricata. È inoltre possibile selezionare un rapporto dall'elenco.
|
Off
On
Rapporto riduzione
Auto
97% 95% 90% 75% Direzione riduzione
Verticale/Orizzontale
Solo verticale |
<Menu> <Impostazioni fax> <Impostazioni stampa RX> <Riduzione dimensione RX> <On> Specificare le impostazioni <Applica>
<Impostazioni fax> <Impostazioni stampa RX> <Riduzione dimensione RX> <On> Specificare le impostazioni <Applica>
<Rapporto riduzione>
<Auto> riduce l'immagine di un rapporto basato sul formato della carta caricata. <97%>, <95%>, <90%> o <75%> riducono l'immagine del rapporto corrispondente.
<Direzione riduzione>
Selezionare <Verticale/Orizzontale> per ridurre l'immagine in verticale e orizzontale. Selezionare <Solo verticale> per ridurre solo in verticale.
Piè di pagina su RX
Selezionare per stampare le informazioni, comprese data e ora di ricezione e numeri di pagina, sul fondo dei fax ricevuti.
|
Off
On |
<Menu> <Impostazioni fax> <Impostazioni stampa RX> <Piè di pagina su RX> <On>
<Impostazioni fax> <Impostazioni stampa RX> <Piè di pagina su RX> <On> Guida configurazione fax
Selezionare per visualizzare le istruzioni su schermo per specificare le impostazioni, compreso il numero di fax e il tipo di linea telefonica. Per ulteriori informazioni, contattare il rivenditore autorizzato Canon.
