Paperitukokset yksikössä Staple Finisher-V/Booklet Finisher-V
Tarkista paperitukoksen sijainti kosketusnäytöstä, ja poista se. Staple Finisher-V/Booklet Finisher-V ovat lisävarusteita. Lisävarusteet
|
|
Varmista ennen käsittelyäSulje mahdolliset avoimet kannet.
Jos vihkotasolla on paperia, poista ne.
|
Etukannen sisällä
1
Avaa viimeistelijän etukansi.
2
Käännä luovutusnuppia ja syötä juuttunut paperi tasolle C.
3

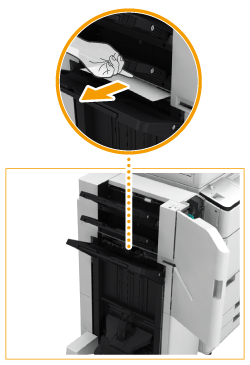

Poista juuttunut paperi tason C paperin luovutusalueelta.
|
Avaa paperinohjain ja pidä se auki sormellasi.
|
|
Vedä juuttuneet paperit varovasti ulos nuolen osoittamaan suuntaan.
|
|
Sulje paperinohjain.
|
4
Avaa luovutusohjain.
|
|
Avaa alempi luovutusohjain.
|
|
|
Avaa ylempi luovutusohjain.
|
5
Tarkista, onko paperi juuttunut.
|
|
Jos paperi on juuttunut, vedä se varovasti ulos nuolen osoittamaan suuntaan.
|
|
|
Sulje ylempi luovutusohjain.
|
6
Nosta ensimmäistä läppää.
7
Tarkista, onko paperi juuttunut.
|
|
Jos paperi on juuttunut, vedä se varovasti ulos nuolen osoittamaan suuntaan.
|
|
|
Laske ensimmäinen läppä.
|
|
|
Sulje alempi luovutusohjain.
|
8
Tarkista, onko nidontayksikköön tai sisäänmeno-ohjaimeen juuttunut paperia.
Kun 2/4 Hole Puncher Unit-A tai 4 Hole Puncher Unit-A on asennettu.
|
|
Nosta rei'itysyksikköä.
|
|
|
Jos paperi on juuttunut, vedä se varovasti ulos nuolen osoittamaan suuntaan.
|
|
|
Laske rei'itysyksikkö alas.
|
Kun 2/4 Hole Puncher Unit-A tai 4 Hole Puncher Unit-A ei ole asennettuna.
|
|
Avaa sisäänmeno-ohjain.
|
|
|
Jos paperi on juuttunut, vedä se varovasti ulos nuolen osoittamaan suuntaan.
|
|
|
Sulje sisäänmeno-ohjain.
|
9
Sulje viimeistelijän etukansi.
Jatka keskeytyneen toiminnon käyttöä näytön ohjeita noudattamalla tai jatka paperitukosten poistamista.
Vihkonidontayksikkö yksikölle Booklet Finisher-V
1
Avaa viimeistelijän etukansi.
2
Vedä vihkonidontayksikkö ulos.
|
|

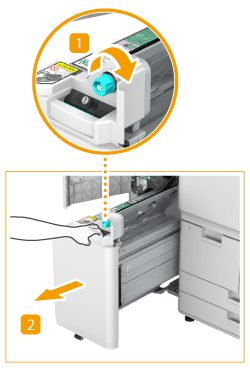

Käännä vihkonidontayksikön päällä olevaa nuppia noin 10 kertaa.
|
|
|
Vedä vihkonidontayksikkö ulos.
|
3
Tarkista, onko paperi juuttunut.
|
|
Avaa läpinäkyvä ohjain.
|
|
|
Jos paperi on juuttunut, vedä se varovasti ulos nuolen osoittamaan suuntaan.
|
|
|
Sulje läpinäkyvä ohjain.
|
4
Työnnä vihkonidontayksikkö varovasti takaisin paikalleen.
5
Sulje viimeistelijän etukansi.
Jatka keskeytyneen toiminnon käyttöä näytön ohjeita noudattamalla tai jatka paperitukosten poistamista.
