Papier blokuje się wewnątrz jednostki głównej (Moduł przenoszenia i utrwalania)

Sprawdź lokalizację blokady papieru na ekranie dotykowym i postępuj zgodnie z procedurą opisaną w tym rozdziale, aby usunąć zablokowany papier.
WAŻNE
Jeżeli podłączone jest akcesorium Copy Tray-R, postępuj zgodnie z procedurą opisaną w sekcji Papier blokuje się w Copy Tray-R, aby usunąć zablokowany papier.
UWAGA
Potwierdzenie przed rozpoczęciem pracy
Zamknij wszelkie otwarte pokrywy.
1
Otwarcie przedniej pokrywy jednostki głównej.
2

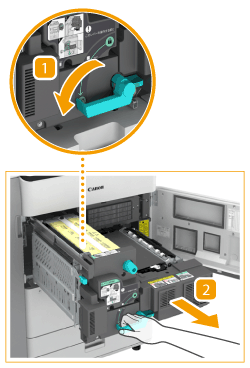

Wyciągnij moduł przenoszenia i utrwalania.
Przesuń zieloną dźwignię w lewo.
Wyciągnij moduł przenoszenia i utrwalania.
3
Sprawdź, czy papier zakleszczył się w zespole utrwalającym.
WAŻNE:
Jeżeli zablokowanego papieru nie można wyciągnąć działając delikatnie, przejdź do kolejnego punktu. Nie należy usuwać zablokowanego papieru siłą, gdyż pozostałości papieru mogą spowodować nieprawidłowe działanie urządzenia.
Otwórz lewą prowadnicę.
Jeżeli papier zakleszczył się po prawej stronie zespołu utrwalającego, delikatnie pociągnij go.
Obróć pokrętło w kierunku zaznaczonym strzałką, aby usunąć zablokowany papier.
Delikatnie wyciągnij papier po lewej stronie modułu utrwalania i usuń cały zablokowany papier.
4
Sprawdź, czy papier zakleszczył się w lewej prowadnicy.
Jeśli papier jest zakleszczony, delikatnie pociągnij go w kierunku wskazanym przez strzałkę.
Zamknij lewą prowadnicę.
5

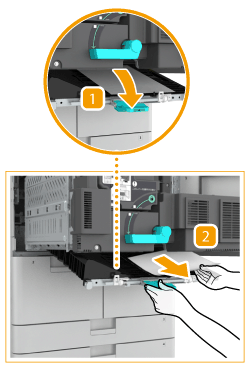

Sprawdź, czy papier zakleszczył się w prowadnicy dolnej.
Przesuń zielone pokrętło w dół, aby otworzyć dolną prowadnicę
Jeśli papier jest zakleszczony, delikatnie pociągnij go w kierunku wskazanym przez strzałkę.
Zamknij dolną prowadnicę.
6

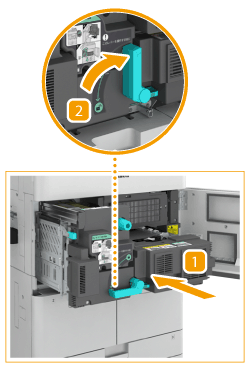

Wsuń moduł przenoszenia i utrwalania do jego oryginalnej pozycji.
Wsuń moduł przenoszenia i utrwalania do jego oryginalnej pozycji.
Ustaw zieloną dźwignię z powrotem w jej oryginalnym położeniu.
7
Zamknij przednią pokrywę.
Należy w dalszym ciągu postępować zgodnie z instrukcjami na ekranie, aby wznowić przerwaną operację lub kontynuować usuwanie zacięć papieru.
