Papier blokuje się w Document Insertion Unit-N

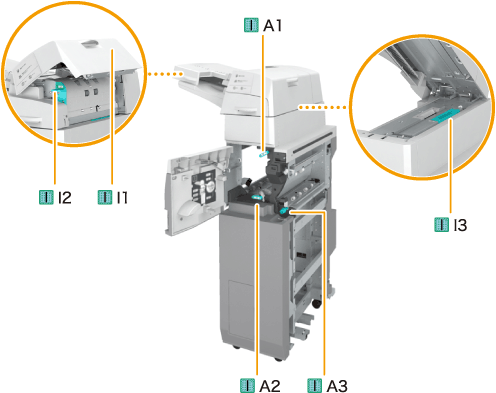

Sprawdź lokalizację blokady papieru na ekranie dotykowym i postępuj zgodnie z procedurą opisaną w tym rozdziale, aby usunąć zablokowany papier. Lokalizacje zablokowanego papieru są oznaczone numerami, takimi jak I-I1 lub I-A1, ukazywanymi na ilustracjach, której przykład przedstawiono poniżej. Document Insertion Unit-N jest opcjonalny. Wyposażenie opcjonalne
|
WAŻNE
|
|
Część Document Insertion Unit-N może blokować się z modułem wykańczania w czasie usuwania zablokowanego papieru. Przed usuwaniem zablokowanego papieru z modułu wykańczania, należy podnieść moduł wstawiania dokumentów.
|
|
UWAGA
|
Potwierdzenie przed rozpoczęciem pracyZamknij wszelkie otwarte pokrywy.
|
1
Wyjmij z modułu wstawiania dokumentów niezablokowane arkusze papieru.
2
Sprawdź, czy papier jest zacięty w górnej pokrywie (I-I1) modułu wstawiania dokumentów.
|
Otwórz górną pokrywę (I-I1) modułu wstawiania dokumentów.
|
|
Jeśli papier jest zakleszczony, delikatnie pociągnij go w kierunku wskazanym przez strzałkę.
|
3
Sprawdź, czy papier zakleszczył się w prowadnicy (I-I2).
|
|
Otwórz prowadnicę (I-I2).
|
|
|
Jeśli papier jest zakleszczony, delikatnie pociągnij go w kierunku wskazanym przez strzałkę.
|
4
Zamknij prowadnicę (I-I2) oraz górną pokrywę (I-I1).
5
Naciskając na dźwignię na uchwycie, otwórz moduł wstawiania dokumentów.
6

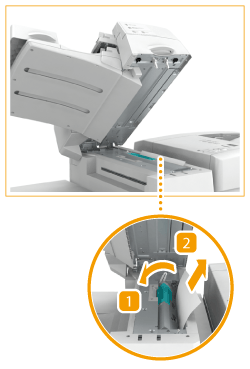

Sprawdź, czy papier zakleszczył się w prowadnicy (I-I3).
|
|
Otworzyć prowadnicę (I-I3).
|
|
|
Jeśli papier jest zakleszczony, delikatnie pociągnij go w kierunku wskazanym przez strzałkę.
|
7
Zamknij prowadnicę (I-I3) oraz moduł wstawiania dokumentów.
8
Otwórz przednią pokrywę modułu wstawiania dokumentów.
9
Otworzyć prowadnicę (I-A1).
10
Sprawdź, czy papier zakleszczył się w prowadnicy (I-A1).
|
|
Jeśli papier jest zakleszczony, delikatnie pociągnij go w kierunku wskazanym przez strzałkę.
|
|
|
Zamknij prowadnicę (I-A1).
|
11
Otworzyć prowadnicę (I-A2).
12
Przekręć pokrętło (I-A3) i sprawdź, czy papier jest zakleszczony.
|
|
Obróć pokrętło (I-A3).
|
|
|
Jeśli papier jest zakleszczony, delikatnie pociągnij go w kierunku wskazanym przez strzałkę.
|
13
Zamknij prowadnicę (I-A2) i przednią pokrywę.
14
Ponownie umieść papier w module wstawiania dokumentów.
Należy w dalszym ciągu postępować zgodnie z instrukcjami na ekranie, aby wznowić przerwaną operację lub kontynuować usuwanie zacięć papieru.
UWAGA:
Jeżeli komunikat z informacją o zablokowaniu się papieru jest stale wyświetlany, otwórz prowadnicę wejściową znajdującą się nad pokrętłem (I-A3) za przednią pokrywą i sprawdź, czy wewnątrz nie pozostał jeszcze papier.
