Pappersstopp i Booklet Finisher-X
Kontrollera platsen för pappersstoppet på pekskärmen och ta bort det. Booklet Finisher-X är ett tillval. Tillbehör
|
|
Bekräfta före hanteringOm det finns papper i häftesfacket tar du bort det först.
|
Frontluckans insida

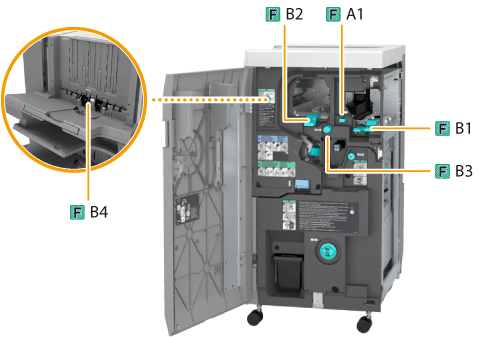

Platser med pappersstopp är märkta med siffror som F-A1 eller F-B1, som visas på bilden nedan.
1
Öppna efterbehandlarens frontlucka.
2
Om Puncher Unit-BG eller Puncher Unit-BH har monterats placerar du styrskenan (F-A1) så att den är justerad med markeringen.
|
* För styrskenan in eller ut för att justera närmaste
 med markeringen ( ). |
3
Öppna styrskenan (F-B1).
4
Kontrollera om papper har fastnat
|
Om papper har fastnat, dra ut det försiktigt i pilens riktning.
|
|
Stäng styrskenan (F-B1).
|
5
Öppna styrskenan (F-B2).
6
Vrid vredet (F-B3) i pilens riktning.
7
Om papper har fastnat i styrskenan (F-B2), dra ut det försiktigt i pilens riktning.
8
Kontrollera om papper har fastnat i styrskenan (F-B4).
|
|
Öppna styrskenan (F-B4).
|
|
|
Om papper har fastnat, dra ut det försiktigt i pilens riktning.
|
|
Stäng styrskenan (F-B4).
|
9
Stäng styrskenan (F-B2).
10
Stäng frontluckan på efterbehandlaren.
Fortsätt att följa instruktionerna på skärmen för att fortsätta med jobbet som avbröts eller för att fortsätta rensa pappersstopp.
Sadelhäftningsenheten för Booklet Finisher-X
Platser med pappersstopp är märkta med siffror som F-C1 eller F-C2, som visas på bilden nedan.
* Utmatningsstyrskena
1
Öppna efterbehandlarens frontlucka.
2
Öppna styrskenan (F-C1).
3
Öppna styrskenan (F-C2).
4
Kontrollera om papper har fastnat.
|
|
Vrid vredet (F-C3) i pilens riktning.
Om papper har fastnat matas det till styrskenan (F-C2).
|
|
|
Om papper har fastnat, dra ut det försiktigt i pilens riktning.
|
|
|
Stäng styrskenan (F-C2).
|
5
Stäng styrskenan (F-C1).
6
Skjut in vredet (F-C4) och vrid det samtidigt i pilens riktning tills lampan släcks.
Åtgärden är inte nödvändig om lampan är släckt.
* Lampa
7
Ta bort allt utmatat papper från häftesfacket.
8
Dra ut sadelhäftningsenheten (F-C5).
9
Kontrollera om papper har fastnat i sadelhäftningsenhetens högra lucka (F-C6).
|
|
Öppna den högra luckan (F-C6).
|
|
|
Om papper har fastnat, dra ut det försiktigt i pilens riktning.
|
|
|
Stäng den högra luckan (F-C6).
|
10
Öppna utmatningsstyrskenan och kontrollera om det finns papper som har fastnat.
Åtgärden är inte nödvändig om Inner Booklet Trimmer-A har monterats.
|
|
Om papper har fastnat öppnar du utmatningsskenan och drar försiktigt ut det i pilens riktning.
|
|
|
Stäng utmatningsstyrskenan.
|
11
Skjut in sadelhäftningsenheten (F-C5) och stäng efterbehandlarens frontlucka.
Fortsätt att följa instruktionerna på skärmen för att fortsätta med jobbet som avbröts eller för att fortsätta rensa pappersstopp.
