Zachycení papíru v jednotce Staple Finisher-V/Booklet Finisher-V
Zjistěte místo zachycení papíru na displeji dotekového panelu a zachycený papír odstraňte. Staple Finisher-V/Booklet Finisher-V jsou volitelné doplňky. Volitelná zařízení
|
|
Co zkontrolovat před zahájenímZavřete otevřené kryty.
Je-li v přihrádce na brožury vložený papír, nejprve jej vyjměte.
|
Pod předním krytem
1
Otevřete přední kryt finišeru.
2
Otočte podávací kolečko a posuňte případný zachycený papír do přihrádky C.
3

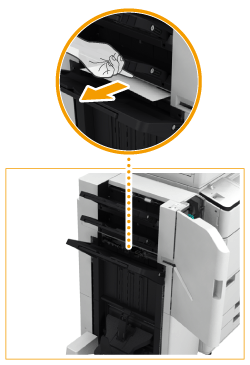

Odstraňte zachycený papír z oblasti výstupu papíru přihrádky C.
|
Odklopte výstupní vodítko a prstem jej přidržujte odklopené.
|
|
Papír opatrně odstraňte ve směru šipky.
|
|
Přiklopte výstupní vodítko.
|
4
Odklopte vodítko odkládacího zásobníku.
|
|
Odklopte dolní vodítko odkládacího zásobníku.
|
|
|
Odklopte horní vodítko odkládacího zásobníku.
|
5
Zkontrolujte, zda nedošlo k zachycení papíru.
|
|
Pokud se papír zachytil, opatrně jej vytáhněte ve směru šipky.
|
|
|
Přiklopte horní vodítko odkládacího zásobníku.
|
6
Nadzdvihněte první klapku.
7
Zkontrolujte, zda nedošlo k zachycení papíru.
|
|
Pokud se papír zachytil, opatrně jej vytáhněte ve směru šipky.
|
|
|
Sklopte první klapku.
|
|
|
Přiklopte dolní vodítko odkládacího zásobníku.
|
8
Zkontrolujte, zda se papír nezachytil na vstupu děrovačky nebo vstupního vodítka.
Když je připojena jednotka 2/4 Hole Puncher Unit-A nebo 4 Hole Puncher Unit-A.
|
|

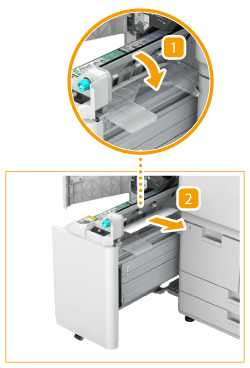

Nadzdvihněte děrovací jednotku.
|
|
|
Pokud se papír zachytil, opatrně jej vytáhněte ve směru šipky.
|
|
|
Uveďte děrovací jednotku dolů.
|
Když není připojena jednotka 2/4 Hole Puncher Unit-A nebo 4 Hole Puncher Unit-A.
|
|
Otevřete zaváděcí vodítko.
|
|
|
Pokud se papír zachytil, opatrně jej vytáhněte ve směru šipky.
|
|
|
Zavřete zaváděcí vodítko.
|
9
Zavřete přední kryt finišeru.
Podle pokynů na obrazovce pokračujte v přerušené operaci nebo v odstraňování zachyceného papíru.
Jednotka sedlové sešívačky doplňku Booklet Finisher-V
1
Otevřete přední kryt finišeru.
2

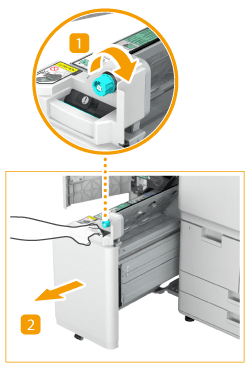

Vytáhněte jednotku sedlové sešívačky.
|
|
Otočte kolečkem na horní části jednotky sedlové sešívačky přibližně 10krát.
|
|
|
Vytáhněte jednotku sedlové sešívačky.
|
3
Zkontrolujte, zda nedošlo k zachycení papíru.
|
|
Odklopte transparentní vodítko.
|
|
|
Pokud se papír zachytil, opatrně jej vytáhněte ve směru šipky.
|
|
|
Přiklopte transparentní vodítko.
|
4
Opatrně zasuňte jednotku sedlové sešívačky zpět do původní polohy.
5
Zavřete přední kryt finišeru.
Podle pokynů na obrazovce pokračujte v přerušené operaci nebo v odstraňování zachyceného papíru.
