Papier blokuje się w Document Insertion / Folding Unit-J
Sprawdź lokalizację zablokowanego papieru na panelu dotykowym i usuń zablokowany papier. Document Insertion / Folding Unit-J jest opcjonalny. Wyposażenie opcjonalne
|
WAŻNE
|
|
Część Document Insertion / Folding Unit-J może blokować się z modułem wykańczania w czasie usuwania zablokowanego papieru. Przed usuwaniem zablokowanego papieru z modułu wykańczania, należy podnieść moduł wstawiania dokumentów.
|
|
UWAGA
|
Potwierdzenie przed rozpoczęciem pracyZamknij wszelkie otwarte pokrywy.
|
Moduł wstawiania dokumentów
1
Wyjmij z modułu wstawiania dokumentów niezablokowane arkusze papieru.
2

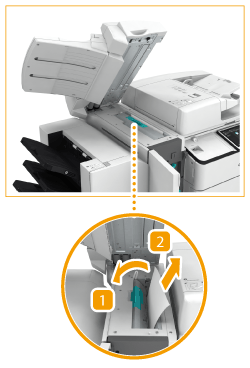

Otwórz górną pokrywę.
3
Sprawdź, czy papier zakleszczył się w górnej pokrywie.
|
Jeśli papier jest zakleszczony, delikatnie pociągnij go w kierunku wskazanym przez strzałkę.
|
|
Zamknij górną pokrywę.
|
4
Otwórz przednią pokrywę oraz moduł wstawiania dokumentów.
|
|
Otwórz przednią pokrywę.
|
|
|
Podnieś zespół do wstawiania dokumentów.
|
5
Sprawdź, czy papier zakleszczył się w module dostarczania.
|
|
Otwórz moduł dostarczania.
|
|
|
Jeśli papier jest zakleszczony, delikatnie pociągnij go w kierunku wskazanym przez strzałkę.
|
|
Zamknij moduł dostarczania.
|
6
Zamknij moduł wstawiania dokumentów oraz przednią pokrywę.
Należy w dalszym ciągu postępować zgodnie z instrukcjami na ekranie, aby wznowić przerwaną operację lub kontynuować usuwanie zacięć papieru.
Wewnątrz modułu wstawiania dokumentów
1
Otwórz przednią pokrywę.
2
Otwórz dolną prowadnicę dostarczającą.
3
Sprawdź, czy papier jest zakleszczony.
|
|
Jeśli papier jest zakleszczony, delikatnie pociągnij go w kierunku wskazanym przez strzałkę.
|
|
|
Zamknij dolną prowadnicę dostarczającą.
|
4
Zamknij przednią pokrywę.
Należy w dalszym ciągu postępować zgodnie z instrukcjami na ekranie, aby wznowić przerwaną operację lub kontynuować usuwanie zacięć papieru.
Moduł składania CZ
1
Otwórz przednią pokrywę.
2
Otwórz dolną prowadnicę dostarczającą.
3
Jeśli papier jest zakleszczony, delikatnie pociągnij go w kierunku wskazanym przez strzałkę.
4
Wysuń moduł składania CZ.
5
Sprawdź, czy papier zakleszczył się w otworze wyjściowym.
|
|
Jeśli papier jest zakleszczony po drugiej stronie, delikatnie wyciągnij go w kierunku wskazanym przez strzałkę.
|
|
|
Usuń wysunięty papier.
|
6
Sprawdź, czy papier zakleszczył się w lewej prowadnicy.
|
|
Otwórz lewą prowadnicę.
|
|
|
Jeśli papier jest zakleszczony z tyłu urządzenia, delikatnie wyciągnij go w kierunku wskazanym przez strzałkę.
|
|
|
Jeśli papier jest zakleszczony blisko przodu urządzenia, delikatnie wyciągnij go w kierunku wskazanym przez strzałkę.
|
7
Sprawdź, czy papier zakleszczył się w prawej prowadnicy.
|
|
Otwórz prawą prowadnicę.
|
|
|
Jeśli papier jest zakleszczony, delikatnie pociągnij go w kierunku wskazanym przez strzałkę.
|
|
|
Zamknij prawą prowadnicę.
|
8
Zamknij lewą prowadnicę i przywróć moduł składania CZ do oryginalnej pozycji.
9
Zamknij dolną prowadnicę dostarczającą oraz przednią pokrywę.
Należy w dalszym ciągu postępować zgodnie z instrukcjami na ekranie, aby wznowić przerwaną operację lub kontynuować usuwanie zacięć papieru.
