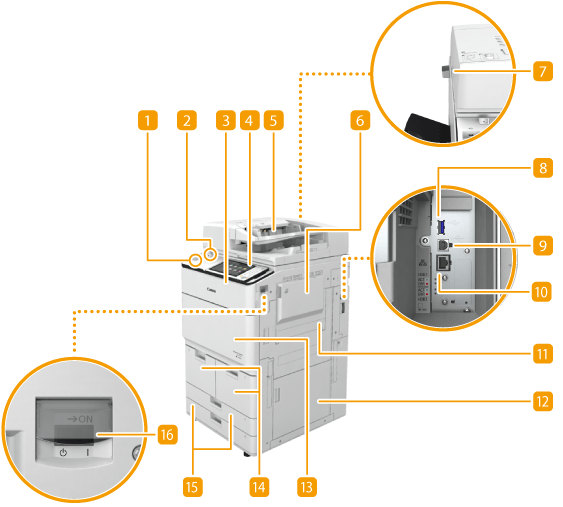

Лицевая сторона
/b_T02600.gif)
Порт USB (на лицевой стороне)
С помощью этого порта к аппарату можно подключать устройства с интерфейсом USB (например, запоминающие устройства). Подключение запоминающего устройства USB
ПРИМЕЧАНИЕ
Кроме того, запоминающие устройства некоторых типов могут не сохранять данные надлежащим образом.
Датчик движения
Датчик движения позволяет обнаружить нахождение человека рядом с аппаратом, чтобы последний автоматически выходил из спящего режима. Переход в спящий режим
Крышка отсека для замены тонера
Открывайте эту крышку для замены картриджа с тонером. Замена картриджа с тонером
Панель управления
На панели управления находятся цифровые клавиши, клавиша
, индикаторы, сенсорный дисплей и другие элементы. На панели управления можно выполнить любую доступную операцию и указать нужные параметры. Панель управления
, индикаторы, сенсорный дисплей и другие элементы. На панели управления можно выполнить любую доступную операцию и указать нужные параметры. Панель управления
Устройство подачи
Автоматически подает документы в аппарат для сканирования. Если в устройство подачи загружены два и более листов, документы сканируются последовательно. Устройство подачи
Универсальный лоток
Загружайте бумагу в универсальный лоток, если необходимо использовать тип бумаги, отличающийся от загруженного в стойку или кассету для бумаги.
Контейнер для хранения листа и ткани для чистки стекла
Этот контейнер служит для хранения ткани, используемой для чистки стекла экспонирования.
Порт USB (на правой стороне основного аппарата)
К аппарату можно подключать различные устройства, такие как внешние жесткие диски. Резервное копирование и восстановление данных
Если выбрано значение <Проводная ЛВС + Проводная ЛВС> для параметра <Выбор интерфейса>, подключите адаптер USB-LAN. Подключение к проводной локальной сети при использовании дополнительной линии
Разъем USB
Служит для подсоединения кабеля USB для подключения аппарата к компьютеру.
ПРИМЕЧАНИЕ
Порт USB аппарата поддерживает интерфейс USB 2.0.
Порт локальной сети
Служит для подсоединения сетевого кабеля для подключения аппарата к проводному сетевому маршрутизатору и другим сетевым устройствам. Настройка сетевой среды
Верхняя правая крышка основного устройства
Открывайте эту крышку при устранении замятия бумаги внутри аппарата. Замятие бумаги внутри правых крышек основного аппарата
Нижняя правая крышка основного аппарата
Открывайте эту крышку при устранении замятия бумаги внутри аппарата. Замятие бумаги внутри правых крышек основного аппарата
Передняя крышка
Откройте эту крышку при удалении замятой бумаги. Устранение замятия бумаги
Стойки для бумаги 1 и 2
Загрузите бумагу такого типа, который вы часто используете. Стойка или кассета для бумаги
Кассеты для бумаги 1 и 2
Загрузите бумагу такого типа, который вы часто используете. Вы можете загружать бумагу, которую невозможно загрузить в стойки для бумаги. Стойка или кассета для бумаги
Выключатель питания
Воспользуйтесь выключателем питания, чтобы включить или выключить аппарат.
|
ПРИМЕЧАНИЕ
|
|
Дополнительные сведения о конфигурации дополнительного оборудования, установленного в аппарате, см. в разделе Параметры.
|
Подключение запоминающего устройства USB
К порту USB, который расположен слева от панели управления, можно подключить запоминающее устройство USB и напечатать данные непосредственно с него. Документы, отсканированные на аппарате, можно сохранить непосредственно на запоминающее устройство USB.
|
ВАЖНО
|
|
Убедитесь в правильной ориентации USB-устройства памяти, прежде чем подключить его к аппарату. Если оно подключено неправильно, могут возникнуть неполадки в работе аппарата или запоминающего устройства.
Руководствуйтесь соответствующими инструкциями по правильному извлечению USB-устройства памяти. Извлечение устройства памяти В противном случае могут возникнуть неполадки в работе аппарата или USB-устройства памяти.
Аппарат поддерживает только USB-устройство памяти с файловой системой FAT32/exFAT.
|
|
ПРИМЕЧАНИЕ
|
Неподдерживаемые устройства и возможностиУстройство памяти с функциями защиты
Устройства памяти, не удовлетворяющие спецификации USB
Устройства чтения карт памяти, подключенные по интерфейсу USB
Подключение устройства памяти через удлинительный кабель
Подключение устройства памяти через концентратор USB
|
