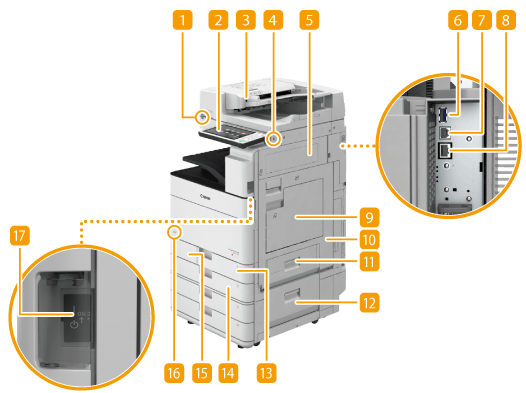

Přední strana

Senzor pohybu

Když senzor pohybu v blízkosti stroje detekuje osobu, stroj vystoupí z režimu spánku automaticky. Přechod do režimu spánku

Ovládací panel

Na ovládacím panelu se nacházejí číselná tlačítka, , indikátory, displej dotekového panelu atd. Z ovládacího panelu můžete provádět všechny operace a zadávat nastavení. Ovládací panel

Podavač (pouze modely imageRUNNER ADVANCE C5560i/C5550i/C5540i/C5535i)

Automaticky podává originály ke skenování do zařízení. Pokud jsou do podavače vloženy dva nebo více listů papíru, originály se skenují postupně bez přerušení. Podavač (pouze modely imageRUNNER ADVANCE C5560i/C5550i/C5540i/C5535i)

USB port (pravá přední strana stroje)

Ke stroji lze připojit zařízení, jako např. paměťové zařízení USB. Připojení paměťového zařízení USB
Paměťová média, která neodpovídají parametrům USB, nejsou podporována. V případě některých paměťových médií se může stát, že nedokáží uložit data správně.
USB port (na pravé přední straně stroje) podporuje standard USB 2.0.

Horní pravý kryt hlavní jednotky

Tento kryt otevřete při odstraňování papíru zachyceného uvnitř zařízení. Zachycení papíru ve zdroji papíru

USB port (pravá zadní strana stroje)

Ke stroji můžete připojit zařízení, jako je např. externí pevný disk. Zálohování/obnova dat
USB port (na pravé zadní straně stroje) podporuje standard USB 3.0.

USB konektor

Kabel USB použijte pro propojení stroje s počítačem.
USB konektor podporuje USB 2.0.

Port LAN

Kabel LAN použijte pro propojení stroje a kabelového směrovače LAN apod. Nastavení síťového prostředí

Víceúčelová přihrádka

Uložte papír do víceúčelové přihrádky, jestliže chcete použít jiný typ papíru, než jaký je uložen v zásuvce na papír.
Víceúčelová přihrádka
Ukládání papíru do víceúčelové přihrádky

Dolní pravý kryt hlavní jednotky

Tento kryt otevřete při odstraňování papíru zachyceného uvnitř zařízení. Zachycení papíru ve zdroji papíru

Horní pravý kryt zásuvky na papír

Tento kryt otevřete při odstraňování papíru zachyceného uvnitř zařízení. Zachycení papíru ve zdroji papíru

Dolní pravý kryt zásuvky na papír

Tento kryt otevřete při odstraňování papíru zachyceného uvnitř zařízení. Zachycení papíru ve zdroji papíru

Zásuvka na papír 1

Zde ukládejte typ papíru, který často používáte. Zásuvka na papír

Zásuvka na papír 2

Zde ukládejte typ papíru, který často používáte. Můžete zde ukládat papír, který nelze ukládat do zásuvky na papír 1. Zásuvka na papír

Kryt zásobníku odpadního toneru

Otevřete tento kryt, chcete-li vyměnit zásobník odpadního toneru. Výměna zásobníku odpadního toneru

Kód toneru

Tímto kódem je označen typ originálního toneru, který lze používat v tomto stroji. Používejte toner s kódem, který obsahuje stejná písmena jako kód na předním krytu stroje.

Vypínač

Stiskněte vypínač při zapínání nebo vypínání stroje.
Zapnutí stroje
Vypnutí stroje

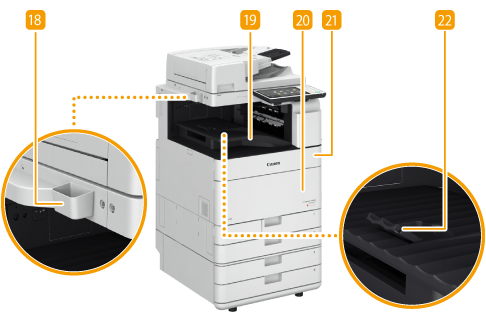

Úložná krabice na ubrousky na čištění skla

Tuto krabici použijte k uchovávání ubrousků na čištění kopírovací desky.

Výstupní přihrádka

Po dokončení tisku zde vystoupí papír.

Přední kryt hlavní jednotky

Otevřete tento kryt, chcete-li vyčistit prachotěsné sklo. Čištění prachotěsného skla

Kryt otvoru pro výměnu toneru

Otevřete tento kryt, chcete-li vyměnit tonerovou kazetu. Výměna tonerové kazety

Podpěra papíru na výstupní přihrádce

Vyklopte tuto podpěru, aby papír po vytisknutí nespadl.

Kryt kopírovací desky (pouze modely imageRUNNER ADVANCE C5535)

Uchytí originály na kopírovací desce.
Další informace o nastavení volitelného zařízení nainstalovaného na stroji viz v Možnosti.
Připojení paměťového zařízení USB
Do portů USB umístěných na pravé straně stroje můžete připojit paměťové zařízení USB a tisknout data přímo z paměťového zařízení USB. Originály naskenované na stroji lze také přímo uložit do paměťového zařízení USB.
Práce s daty na paměťovém médiu
Odpojení paměťového zařízení USB
Při odebírání paměťového média se řiďte náležitým postupem. Když tak neučiníte, můžete způsobit závadu na paměťovém médiu nebo na stroji.
Stroj podporuje pouze paměťová média formátu FAT32/exFAT.
Při připojování paměťového média ke stroji dbejte na to, aby bylo orientováno správným směrem. Jestliže je nepřipojíte řádným způsobem, můžete způsobit závadu na paměťovém médiu nebo na stroji.
Před použitím paměťového média zkontrolujte následující
Chcete-li použít paměťové médium, je třeba, aby <Paměťové médium> v <Nastavení zobrazení místa uložení> bylo nastaveno na <Zap>.
Nastavte <Použít funkci skenování> a <Použít funkci tisku> na <Zap>. <Použít funkci skenování/tisku>
Jestliže paměťové médium nebude rozpoznáno, přestože je připojíte řádným způsobem, je možné, že je stroj nastaven tak, aby pro externí úložné zařízení USB používal ovladač MEAP. Nastavte <Použít ovladač MEAP pro úložné zařízení USB> na <Vyp>. <Použít ovladač MEAP pro úložné zařízení USB>
Nepodporovaná zařízení a použití
Paměťová média se zabezpečovacími funkcemi
Paměťová média neodpovídající parametrům USB
Čtečky paměťových karet připojené přes USB
Připojení paměťového média pomocí prodlužovacího kabelu
Připojení paměťového média přes rozbočovač USB
