Zacięcia papieru w jednostce głównej
Należy sprawdzić lokalizację zacięcia papieru na ekranie, a następnie postępować zgodnie z poniższą procedurą, aby usunąć papier.
|
|
Potwierdzenie przed rozpoczęciem pracyJeśli zainstalowana jest opcjonalna szuflada boczna, należy odsunąć ją od urządzenia.
|
1
Sprawdź, czy papier zakleszczył się w tacy wielofunkcyjnej.
Jeśli papier jest zakleszczony, delikatnie wyciągnąć go w kierunku wskazanym przez strzałkę.
2

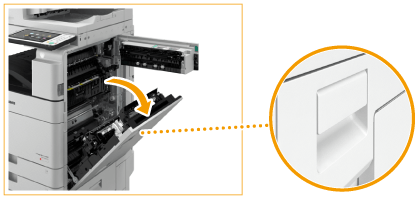

Otwórz prawą górną pokrywę i prawą dolną pokrywę jednostki głównej.
Podczas podnoszenia dźwigni zarówno prawa górna pokrywa, jak i prawa dolna pokrywa jednostki głównej otwierają się w tym samym czasie.
3
Sprawdź, czy papier zakleszczył się w zespole wyprowadzającym.
 |
Przytrzymaj zieloną dźwignię (
 ) i otwórz zespół wyprowadzający.  Zespół wyprowadzający otwiera się maksymalnie tak, jak pokazano na rysunku.
|
 |
Jeśli papier jest zakleszczony, delikatnie wyciągnąć go w kierunku wskazanym przez strzałkę.
 |
 |
Zamknij zespół wyprowadzający.
|
4
Sprawdź, czy papier zakleszczył się w zespole odwracającym.
Jeśli papier jest zakleszczony, delikatnie wyciągnąć go w kierunku wskazanym przez strzałkę.
5
Sprawdź, czy papier zakleszczył się w wejściu modułu drukowania dwustronnego.
|
|
Jeśli papier jest zakleszczony w górnym obszarze, delikatnie wyciągnij go w kierunku wskazanym przez strzałkę.
 |
|
|
Jeśli papier jest zakleszczony w dolnym obszarze, delikatnie wyciągnij go w kierunku wskazanym przez strzałkę.
 |
6
Sprawdź, czy papier zakleszczył się w zespole utrwalającym.
|
|
Przytrzymaj zieloną dźwignię (
 ) i otwórz zespół utrwalający. |
|
|
Jeśli papier jest zakleszczony, delikatnie wyciągnąć go w kierunku wskazanym przez strzałkę.
 Jeśli nie można wyjąć papieru, należy umieścić zespół utrwalający w jego pierwotnym położeniu, a następnie delikatnie wyciągnąć papier od spodu.
  |
|
|
Umieść zespół utrwalający w pierwotnym położeniu.
|
7
Sprawdź, czy papier zakleszczył się w module drukowania dwustronnego.
Jeśli papier jest zakleszczony, delikatnie wyciągnąć go w kierunku, w którym wystaje największa część papieru.
8
Sprawdź, czy papier zakleszczył się w obszarze podawania papieru tacy wielofunkcyjnej.
Jeśli papier jest zakleszczony, delikatnie wyciągnąć go w kierunku wskazanym przez strzałkę.
9
Sprawdź, czy papier zakleszczył się pomiędzy jednostką główną a prawą górną pokrywą lub prawą dolną pokrywą jednostki głównej.
Jeśli papier jest zakleszczony, delikatnie wyciągnąć go w kierunku wskazanym przez strzałkę.
10
Delikatnie zatrzaśnij prawą górną pokrywę i prawą dolną pokrywę jednostki głównej.
Należy w dalszym ciągu postępować zgodnie z instrukcjami na ekranie, aby wznowić przerwaną operację lub kontynuować usuwanie zacięć papieru.
