Zacięcia papieru w module wykańczania broszur
1
Sprawdź, czy papier zakleszczył się w module wykańczającym.
|
|
Otwórz przednią pokrywę modułu wykańczania.
 |
 |
Podnieś wspornik papieru tacy wyprowadzającej tacy B.
 |
 |
Obróć zielone pokrętło, aby podawać zablokowany papier do tacy B.
 |
 |
Jeśli papier wychodzi z otworu wyjściowego tacy B, delikatnie wyciągnij papier w kierunku wskazywanym przez strzałkę.
 |
2
Sprawdź, czy papier zakleszczył się w module dostarczania.
|
|
Otwórz wylotową prowadnicę dostarczającą (
 ).Jeśli papier jest zakleszczony, delikatnie wyciągnąć go w kierunku wskazanym przez strzałkę.
|
|
|
Podnieś pierwszą klapę (
 ).Jeśli papier jest zakleszczony, delikatnie wyciągnąć go w kierunku wskazanym przez strzałkę.
  |
|
|
Umieść pierwszą klapę (
) w pierwotnym położeniu. |
|
|
Opuść wylotową prowadnicę dostarczającą (
). |
3

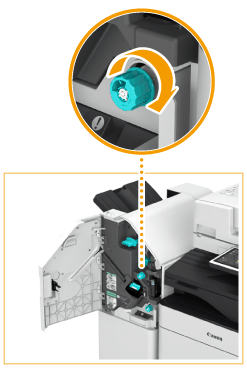

Obróć zielone pokrętło około 10 razy.
Jeśli pokrętło nie zostanie obrócone, zacięty papier może podrzeć się podczas wyciągania zespołu głowicy zszywającej.
4

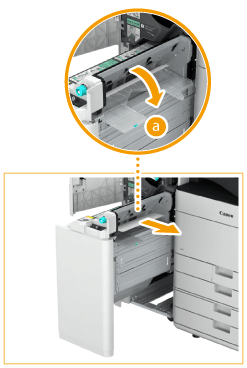

Wysunąć moduł zszywania zeszytowego.
5
Otwórz przezroczystą prowadnicę () i sprawdź, czy nie ma tam zakleszczonego papieru.
) i sprawdź, czy nie ma tam zakleszczonego papieru.Jeśli papier jest zakleszczony, delikatnie wyciągnąć go w kierunku wskazanym przez strzałkę.
6
Zamknij przezroczystą prowadnicę.
7
Umieść zespół głowicy zszywającej w pierwotnym położeniu.
8
Zamknąć przednią pokrywę modułu wykańczania.
9

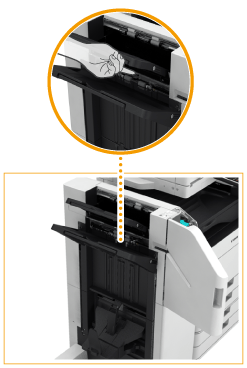

Otwórz pokrywę modułu bufora.
10

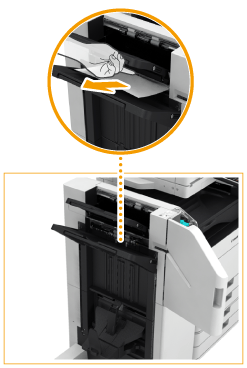

Sprawdź, czy papier jest zakleszczony.
Jeśli papier jest zakleszczony, delikatnie wyciągnąć go w kierunku wskazanym przez strzałkę.
11
Zamknij pokrywę modułu bufora.
Należy w dalszym ciągu postępować zgodnie z instrukcjami na ekranie, aby wznowić przerwaną operację lub kontynuować usuwanie zacięć papieru.
