Panel sterowania

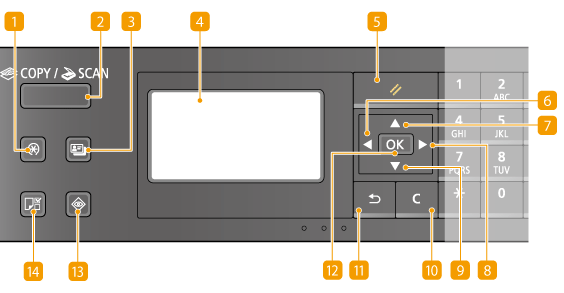

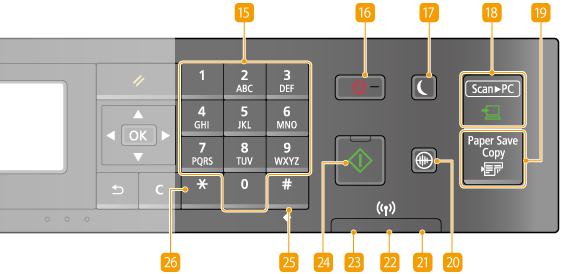

MF244dw / MF231
Przycisk [Menu]
Jego naciśnięcie umożliwia rozpoczęcie konfiguracji wielu ustawień urządzenia, takich jak <Ustawienia włącznika czasowego> lub <Ustawienia>. Lista menu ustawień
Przycisk [COPY/SCAN]
Naciśniecie tego przycisku umożliwia przełączenie w tryb kopiowania lub skanowania.
Przycisk [Kopiowanie karty ID]
Naciśnięcie tego przycisku umożliwia kopiowanie obu stron prawa jazdy lub innego dowodu tożsamości na jedną stronę arkusza papieru i w rzeczywistym rozmiarze. Kopiowanie obu stron dowodu osobistego na jednej stronie
Wyświetlacz
Wyświetlane są na nim ekrany operacji i statusu kopiowania oraz innych funkcji, stan urządzenia, a także komunikaty o błędach. Pojawiają się na nim również ekrany umożliwiające konfigurację ustawień urządzenia. Wyświetlacz Korzystanie z panelu sterowania
Przycisk [Resetuj]
Naciśnięcie tego przycisku powoduje anulowanie zmian dokonanych w ustawieniach i przywrócenie ich wcześniejszej konfiguracji.
Przycisk [
]
Umożliwia powrót do poprzedniego ekranu podczas konfiguracji ustawień.
Jego naciśnięcie podczas wprowadzania tekstu przesuwa kursor w lewą stronę.
Przycisk służy również do zmniejszania wartości ustawienia, takiego jak np. poziom zabarwienia skanowania lub kopiowania.
Przycisk [
]
Umożliwia wybór elementu znajdującego się nad aktualnie zaznaczonym elementem podczas konfiguracji ustawień.
Jego naciśnięcie podczas zmiany wartości ustawień powoduje zwiększenie wartości.
Przycisk [
]
Umożliwia przejście do kolejnego ekranu podczas konfiguracji ustawień.
Jego naciśnięcie podczas wprowadzania tekstu przesuwa kursor w prawą stronę.
Przycisk służy również do zwiększania wartości ustawienia, takiego jak np. poziom zabarwienia skanowania lub kopiowania.
Przycisk [
]
Umożliwia wybór elementu znajdującego się pod aktualnie zaznaczonym elementem podczas konfiguracji ustawień.
Jego naciśnięcie podczas zmiany wartości ustawień powoduje zmniejszenie wartości.
Przycisk [Kasuj]
Jego naciśnięcie pozwala usunąć wprowadzony tekst i cyfry.
Przycisk [Wstecz]
Należy go nacisnąć, aby powrócić do poprzedniego ekranu. Naciśnięcie tego przycisku podczas konfiguracji ustawień powoduje, że ustawienia nie są zastosowywane, a na wyświetlaczu pojawia się poprzedni ekran.
Przycisk [OK]
Jego naciśnięcie powoduje zastosowanie ustawień lub określonych parametrów.
Przycisk [Monitor Stanu]
Służy do sprawdzania statusu drukowania lub kopiowania oraz wyświetlania historii urządzenia. Umożliwia także sprawdzenie stanu urządzenia — skontrolowanie rozmiaru papieru i ilości toneru pozostałej w zasobnikach oraz zweryfikowanie, czy wystąpiły błędy. Wyświetlacz
Przycisk [Ustawienia papieru]
Jego naciśnięcie umożliwia wybór papieru, który ma zostać użyty lub ustawienie rozmiaru i rodzaju papieru załadowanego w źródle papieru. Określanie formatu i typu papieru
Przyciski numeryczne (przyciski [0]-[9])
Służą do wprowadzania tekstu i cyfr. Wprowadzanie tekstu
Przycisk [Stop]
Służy do anulowania kopiowania, skanowania i innych operacji.
Przycisk [Oszczędzanie energii]
Naciśnięcie tego przycisku wprowadza urządzenie w stan uśpienia. Kiedy urządzenie znajduje się w trybie uśpienia, przycisk świeci się na zielono. Ponowne naciśnięcie przycisku wyłącza stan uśpienia. Przechodzenie w tryb uśpienia
Przycisk [Scan -> PC]
Służy do przesyłania zeskanowanych dokumentów do przypisanego mu komputera. Skanowanie za pomocą przycisku [Scan -> PC]
Przycisk [Paper Save Copy]
Naciśniecie tego przycisku powoduje przełączenie urządzenia w tryb kopiowania oszczędzającego papier, co umożliwia kopiowanie wielu stron dokumentu na jednym arkuszu. Użycie przycisku [Paper Save Copy] (MF244dw / MF231)
Przycisk [Tryb wyciszenia]
Naciśnięcie tego przycisku wprowadza urządzenie w tryb wyciszenia. W trybie wyciszenia przycisk jest podświetlony na zielono. Ponowne naciśnięcie przycisku wyłącza tryb wyciszenia. Przełączanie w tryb wyciszenia
Wskaźnik [Błąd]
Miga lub świeci się w przypadku wystąpienia błędu, takiego jak np. zacięcie papieru.
Wskaźnik Wi-Fi (MF244dw)
Świeci się, gdy urządzenie jest połączone z siecią bezprzewodową LAN.
Wskaźnik [Przetwarzanie/dane]
Miga, gdy wykonywane są operacje, takie jak wysyłanie lub drukowanie. Świeci się, gdy istnieją dokumenty oczekujące na przetworzenie.
Przycisk [Start]
Umożliwia skanowanie lub kopiowanie dokumentów.
Przycisk [#]
Jego naciśnięcie umożliwia wprowadzanie symboli, takich jak „@” czy „/”.
Przycisk [*]
Jego naciśnięcie umożliwia przełączanie pomiędzy typami wprowadzanego tekstu.
MF232w
Przycisk [Menu]
Jego naciśnięcie umożliwia rozpoczęcie konfiguracji wielu ustawień urządzenia, takich jak <Ustawienia włącznika czasowego> lub <Ustawienia>. Lista menu ustawień
Przycisk [COPY/SCAN]
Naciśniecie tego przycisku umożliwia przełączenie w tryb kopiowania lub skanowania.
Przycisk [Kopiowanie karty ID]
Naciśnięcie tego przycisku umożliwia kopiowanie obu stron prawa jazdy lub innego dowodu tożsamości na jedną stronę arkusza papieru i w rzeczywistym rozmiarze. Kopiowanie obu stron dowodu osobistego na jednej stronie
Wyświetlacz
Wyświetlane są na nim ekrany operacji i statusu kopiowania oraz innych funkcji, stan urządzenia, a także komunikaty o błędach. Pojawiają się na nim również ekrany umożliwiające konfigurację ustawień urządzenia. Wyświetlacz Korzystanie z panelu sterowania
Przycisk [Resetuj]
Naciśnięcie tego przycisku powoduje anulowanie zmian dokonanych w ustawieniach i przywrócenie ich wcześniejszej konfiguracji.
Przycisk []
Umożliwia powrót do poprzedniego ekranu podczas konfiguracji ustawień.
Jego naciśnięcie podczas wprowadzania tekstu przesuwa kursor w lewą stronę.
Przycisk służy również do zmniejszania wartości ustawienia, takiego jak np. poziom zabarwienia skanowania lub kopiowania.
Przycisk []
Umożliwia wybór elementu znajdującego się nad aktualnie zaznaczonym elementem podczas konfiguracji ustawień.
Jego naciśnięcie podczas zmiany wartości ustawień powoduje zwiększenie wartości.
Przycisk []
Umożliwia przejście do kolejnego ekranu podczas konfiguracji ustawień.
Jego naciśnięcie podczas wprowadzania tekstu przesuwa kursor w prawą stronę.
Przycisk służy również do zwiększania wartości ustawienia, takiego jak np. poziom zabarwienia skanowania lub kopiowania.
Przycisk []
Umożliwia wybór elementu znajdującego się pod aktualnie zaznaczonym elementem podczas konfiguracji ustawień.
Jego naciśnięcie podczas zmiany wartości ustawień powoduje zmniejszenie wartości.
Przycisk [Kasuj]
Jego naciśnięcie pozwala usunąć wprowadzony tekst i cyfry.
Przycisk [Wstecz]
Należy go nacisnąć, aby powrócić do poprzedniego ekranu. Naciśnięcie tego przycisku podczas konfiguracji ustawień powoduje, że ustawienia nie są zastosowywane, a na wyświetlaczu pojawia się poprzedni ekran.
Przycisk [OK]
Jego naciśnięcie powoduje zastosowanie ustawień lub określonych parametrów.
Przycisk [Monitor Stanu]
Służy do sprawdzania statusu drukowania lub kopiowania oraz wyświetlania historii urządzenia. Umożliwia także sprawdzenie stanu urządzenia — skontrolowanie rozmiaru papieru i ilości toneru pozostałej w zasobnikach oraz zweryfikowanie, czy wystąpiły błędy. Wyświetlacz
Przycisk [Ustawienia papieru]
Jego naciśnięcie umożliwia wybór papieru, który ma zostać użyty lub ustawienie rozmiaru i rodzaju papieru załadowanego w źródle papieru. Określanie formatu i typu papieru
Przyciski numeryczne (przyciski [0]-[9])
Służą do wprowadzania tekstu i cyfr. Wprowadzanie tekstu
Przycisk [Stop]
Służy do anulowania kopiowania, skanowania i innych operacji.
Przycisk [Oszczędzanie energii]
Naciśnięcie tego przycisku wprowadza urządzenie w stan uśpienia. Kiedy urządzenie znajduje się w trybie uśpienia, przycisk świeci się na zielono. Ponowne naciśnięcie przycisku wyłącza stan uśpienia. Przechodzenie w tryb uśpienia
Przycisk [Scan -> PC1]/[Scan -> PC2]
Służy do przesyłania zeskanowanych dokumentów do komputera zarejestrowano pod danym przyciskiem. Skanowanie za pomocą przycisku [Scan -> PC]
Przycisk [Tryb wyciszenia]
Naciśnięcie tego przycisku wprowadza urządzenie w tryb wyciszenia. W trybie wyciszenia przycisk jest podświetlony na zielono. Ponowne naciśnięcie przycisku wyłącza tryb wyciszenia. Przełączanie w tryb wyciszenia
Wskaźnik [Błąd]
Miga lub świeci się w przypadku wystąpienia błędu, takiego jak np. zacięcie papieru.
Wskaźnik Wi-Fi
Świeci się, gdy urządzenie jest połączone z siecią bezprzewodową LAN.
Wskaźnik [Przetwarzanie/dane]
Miga, gdy wykonywane są operacje, takie jak wysyłanie lub drukowanie. Świeci się, gdy istnieją dokumenty oczekujące na przetworzenie.
Przycisk [Start]
Umożliwia skanowanie lub kopiowanie dokumentów.
Przycisk [#]
Jego naciśnięcie umożliwia wprowadzanie symboli, takich jak „@” czy „/”.
Przycisk [*]
Jego naciśnięcie umożliwia przełączanie pomiędzy typami wprowadzanego tekstu.
