Multi-drawer Paper Deck-C

Pannello anteriore (buffer pass)

Pulsante di apertura

Paper deck

Se la macchina è in modalità di riposo, può non essere possibile aprire il paper deck. In questo caso, premere  per riattivare la macchina, quindi premere il pulsante di apertura sul "Multi-drawer Paper Deck-C".

Caricamento della carta nella Multi-drawer Paper Deck-C

Se finisce la carta e la stampa viene interrotta mentre si sta stampando con l'impostazione pinzatrice, non rimuovere i fogli in uscita che attendono di essere pinzati. (La stampa e la pinzatura riprenderanno una volta rimosso l'inceppamento.) Se è necessario sollevare il meccanismo di sollevamento (per esempio, se cadono oggetti all'interno del paper deck) non sollevare il meccanismo di sollevamento di più di 50 mm o in diagonale, dal momento che ciò può provocare malfunzionamenti o danni alla macchina.

1	Premere il pulsante di apertura.
2	Aprire il paper deck. Il meccanismo di sollevamento interno scende automaticamente alla posizione di caricamento della carta.

1	Sollevare il rullo di prelievo.
2	Caricare la risma contro la parete sinistra del paper deck.

1	Abbassare il rullo di prelievo.
2	Chiudere il paper deck. Il meccanismo di sollevamento interno scende automaticamente e prepara il paper deck per la stampa.

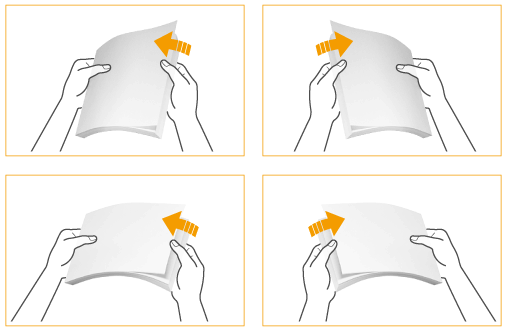

Quando si carica carta nel paper deck per la prima volta, regolare la piastra di dimensionamento perché coincida con il formato della carta che viene caricata. Modifica del formato della carta per il Multi-drawer Paper Deck-C Non urtare con forza la guida bordi posteriore durante il caricamento della carta nel paper deck, altrimenti c'è il rischio di provocare un malfunzionamento o di danneggiare la macchina. Evitare di caricare carta non compatibile nel Multi-drawer Paper Deck-C, in quanto si potrebbero verificare inceppamenti della carta. Carta disponibile La carta arricciata deve essere lisciata prima di caricarla nella paper deck unit. Non mettere mai carta o qualsiasi altro oggetto nella parte vuota della paper deck unit accanto alla risma di carta, altrimenti c'è il rischio di provocare un malfunzionamento o di danneggiare la macchina. All'interno del Multi-drawer Paper Deck-C è collegato un soffiatore carta. Non inserire graffette o altri corpi estranei nella porta del soffiatore. Non sarà possibile effettuare copie o stampare se si carica carta che supera il segno di carico limite (), oppure se il cassetto della carta non viene spinto completamente nella paper deck unit. Verificare che l'altezza della risma non superi il segno di carico limite (). Verificare sempre che la paper deck unit sia in posizione.

Quando si carica carta nel paper deck, assicurarsi che le dimensioni specificate nelle impostazioni del formato della carta corrispondano a quelle della carta che viene caricata. Quando si carica carta di larghezza 457,2 mm o inferiore, non superare il segno di carico limite presente sulla guida bordo posteriore. Quando si carica carta nella paper deck unit, la stampa avviene sulla faccia rivolta verso l'alto. Se si verificano problemi durante la stampa, provare a capovolgere la risma e a caricarla nuovamente. Si tenga presente tuttavia che non è possibile capovolgere la carta a trama grossa, la carta patinata su un solo lato e la carta stampata in modo diverso sui due lati. Sostituirla con carta nuova. È necessario il Paper Deck Double Feeding Detection Kit-A per rilevare l'alimentazione di più fogli con il Multi-drawer Paper Deck-C.

Modifica del formato della carta per il Multi-drawer Paper Deck-C

1	Premere il pulsante di apertura.
2	Aprire il paper deck. Il meccanismo di sollevamento interno scende automaticamente alla posizione di caricamento della carta.

1	Sollevare il rullo di prelievo.
2	Rimuovere tutta la carta caricata.

1	Sollevare il rullo di prelievo.
2	Caricare la risma contro la parete sinistra del paper deck.

1	Abbassare il rullo di prelievo.
2	Chiudere il paper deck. Il meccanismo di sollevamento interno scende automaticamente e prepara il paper deck per la stampa.

1	Estrarre il foglio supporto dalla piastra supporto.
2	Applicare l'etichetta di formato della carta perché coincida con il nuovo formato della carta sul foglio supporto.
3	Inserire il foglio supporto nella piastra supporto.

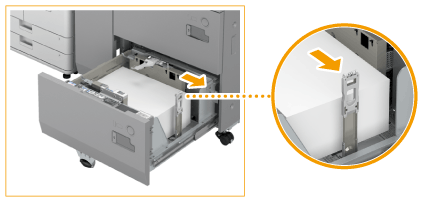

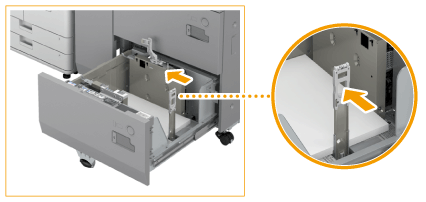

Non urtare con forza la guida bordi posteriore durante il caricamento della carta nel paper deck, altrimenti c'è il rischio di provocare un malfunzionamento o di danneggiare la macchina. Regolare la piastra di dimensionamento esterna, la piastra di dimensionamento interna e la guida bordo posteriore correttamente per evitare di provocare un inceppamento di carta o di sporcare le stampe oppure l'interno della macchina. Evitare di caricare carta non compatibile nel Multi-drawer Paper Deck-C, in quanto si potrebbero verificare inceppamenti della carta. Carta disponibile La carta arricciata deve essere lisciata prima di caricarla nella paper deck unit. Non mettere mai carta o qualsiasi altro oggetto nella parte vuota della paper deck unit accanto alla risma di carta, altrimenti c'è il rischio di provocare un malfunzionamento o di danneggiare la macchina. All'interno del Multi-drawer Paper Deck-C è collegato un soffiatore carta. Non inserire graffette o altri corpi estranei nella porta del soffiatore. Non sarà possibile effettuare copie o stampare se si carica carta che supera il segno di carico limite (), oppure se il cassetto della carta non viene spinto completamente nella paper deck unit. Verificare che l'altezza della risma non superi il segno di carico limite (). Verificare sempre che la paper deck unit sia in posizione.

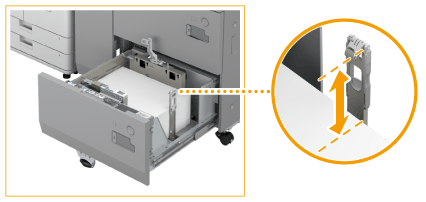

Quando si carica carta di larghezza 457,2 mm o inferiore, non superare il segno di carico limite presente sulla guida bordo posteriore. Quando si carica carta nella paper deck unit, la stampa avviene sulla faccia rivolta verso l'alto. Se si verificano problemi durante la stampa, provare a capovolgere la risma e a caricarla nuovamente. Si tenga presente tuttavia che non è possibile capovolgere la carta a trama grossa, la carta patinata su un solo lato e la carta stampata in modo diverso sui due lati. Sostituirla con carta nuova.

Caricamento di carta prestampata in Multi-drawer Paper Deck-C

Quando si esegue una copia, prestare attenzione all'orientamento del documento originale. Orientamento dell'originale durante la copia

Impostare <Priorità orientamento immagine> e <Priorità velocità per copiatura da alimentatore> su <Off> anticipatamente. <Priorità orientamento immagine> <Priorità velocità per copiatura da alimentatore>

Caricamento di carta con logo con orientamento verticale

A4		A3

Caricamento di carta con logo con orientamento orizzontale

A4		A3
