Inceppamenti carta nella Booklet Finisher-X
|
Verifica prima della gestioneSe nel vassoio opuscoli è presente della carta, rimuoverla. |
All'interno del pannello anteriore

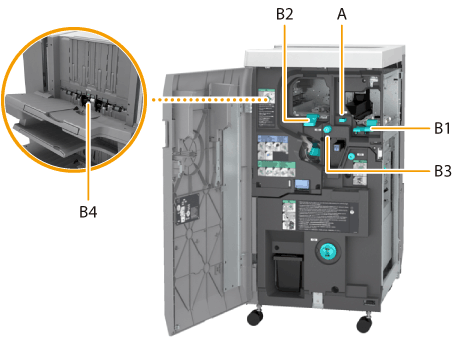

Le posizioni di inceppamento della carta sono indicate da numeri, ad esempio A, come mostrato nella figura in basso.
1
Aprire il pannello anteriore del finisher.
2

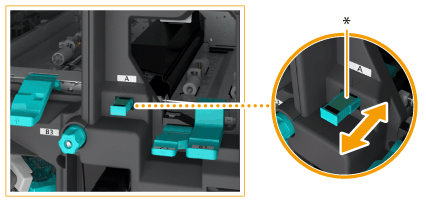

Se è installata la Puncher Unit-BG o la Puncher Unit-BH, far scorrere la guida A per allinearla con il segno.
* Far scorrere la guida all'indietro o in avanti per allineare la  più vicina con il segno ( ). |
3
Aprire la guida (B1).
4
Verificare la presenza di carta inceppata.
 | Se è presente carta inceppata, estrarla delicatamente nella direzione della freccia.  |
 | Chiudere la guida (B1). |
5
Aprire la guida (B2).
6
Ruotare il selettore (B3) in direzione della freccia.
7
Se è presente carta inceppata nella guida (B2), estrarla delicatamente nella direzione della freccia.
8
Verificare la presenza di carta inceppata nella guida (B4).
| Aprire la guida (B4). |
| Se è presente carta inceppata, estrarla delicatamente nella direzione della freccia.  |
 | Chiudere la guida (B4). |
9
Chiudere la guida (B2).
10
Chiudere il pannello anteriore del finisher.
Continuare a seguire le istruzioni sullo schermo per riprendere l'operazione interrotta o continuare con l'eliminazione dell'inceppamento della carta.
Unità di pinzatura centrale del Booklet Finisher-X

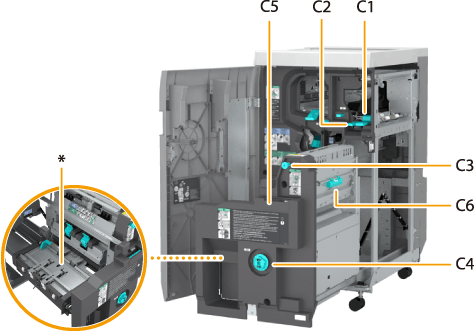

Le posizioni di inceppamento della carta sono indicate da numeri come C1, mostrati nella figura di seguito.
* Guida di consegna
1
Aprire il pannello anteriore del finisher.
2
Aprire la guida (C1).
3
Aprire la guida (C2).
4
Verificare la presenza di carta inceppata.
| Ruotare la manopola (C3) nella direzione della freccia. Se la carta è inceppata, viene alimentata nella guida (C2). |
| Se è presente carta inceppata, estrarla delicatamente nella direzione della freccia.  |
| Chiudere la guida (C2). |
5
Chiudere la guida (C1).
6

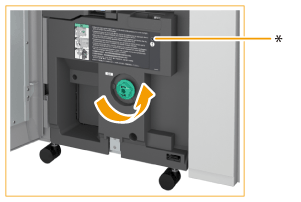

Premendo il selettore (C4), ruotarlo in direzione della freccia fino a che la spia non si spegne.
Questa procedura non è richiesta se la spia è spenta.
* Spia
7

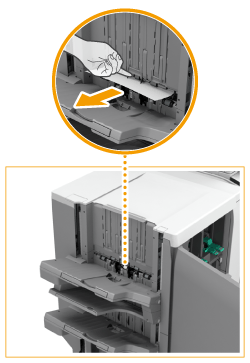

Rimuovere la carta in uscita dal vassoio opuscoli.
8
Estrarre l'unità di pinzatura a sella (C5).
9
Verificare se la carta è inceppata nel coperchio superiore destro dell'unità di pinzatura a sella (C6).
| Aprire il coperchio di destra (C6). |
| Se è presente carta inceppata, estrarla delicatamente nella direzione della freccia.  |
| Chiudere il coperchio di destra (C6). |
10
Aprire la guida di consegna e verificare l'eventuale presenza di carta inceppata.
Questa procedura non è necessaria se viene collegato il Inner Booklet Trimmer-A.
| Se è presente carta inceppata, aprire la guida di consegna ed estrarla delicatamente nella direzione della freccia.  |
| Chiudere la guida di consegna. |
11
Spingere l'unità di pinzatura a sella (C5) e chiudere il pannello anteriore del finisher.
Continuare a seguire le istruzioni sullo schermo per riprendere l'operazione interrotta o continuare con l'eliminazione dell'inceppamento della carta.
