Carta inceppata nella Staple Finisher-V/Booklet Finisher-V
|
Verifica prima della gestioneSe nel vassoio opuscoli è presente della carta, rimuoverla. |
All'interno del pannello anteriore
1
Aprire il pannello anteriore del finisher.
2
Sollevare la guida del vassoio di consegna del Vassoio C.
3
Girare la manopola di consegna e inviare la carta inceppata al Vassoio C.
4

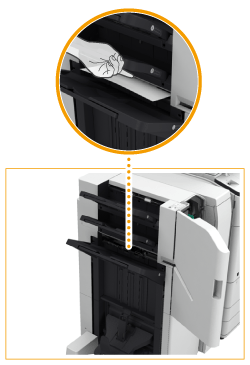

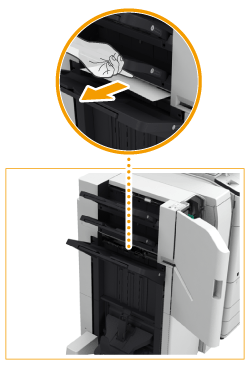

Se la carta esce dall'area di uscita del Vassoio C, estrarla delicatamente nella direzione della freccia.
5
Aprire la guida di fuga.
 | Aprire la guida di fuga inferiore.  |
 | Aprire la guida di fuga superiore.  |
6
Verificare la presenza di carta inceppata.
| Se è presente carta inceppata, estrarla delicatamente nella direzione della freccia.  |
| Chiudere la guida di fuga superiore. |
7
Sollevare la prima linguetta.
8
Verificare la presenza di carta inceppata.
| Se è presente carta inceppata, estrarla delicatamente nella direzione della freccia.  |
| Abbassare la prima linguetta. |
 | Chiudere la guida di fuga inferiore. |
9
Verificare la presenza di carta inceppata nell'unità di foratura o nella guida di ingresso.
Quando è inserita la 2/4 Hole Puncher Unit-A o la 4 Hole Puncher Unit-A.
| Sollevare l'unità di foratura. |
| Se è presente carta inceppata, estrarla delicatamente nella direzione della freccia.  |
| Abbassare l'unità di foratura. |
Quando la 2/4 Hole Puncher Unit-A o la 4 Hole Puncher Unit-A non è inserita.
| Aprire la guida di ingresso. |
| Se è presente carta inceppata, estrarla delicatamente nella direzione della freccia.  |
| Chiudere la guida di ingresso. |
10
Chiudere il pannello anteriore del finisher.
Continuare a seguire le istruzioni sullo schermo per riprendere l'operazione interrotta o continuare con l'eliminazione dell'inceppamento della carta.
Unità di pinzatura centrale del Booklet Finisher-V
1
Aprire il pannello anteriore del finisher.
2
Estrarre l'unità di pinzatura centrale.

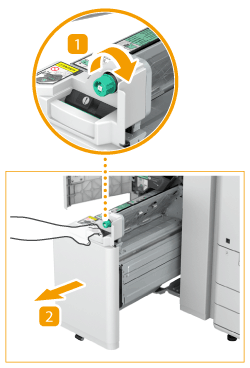

| Ruotare la manopola sull'unità di pinzatura a sella circa 10 volte. |
| Estrarre l'unità di pinzatura centrale.  |
3
Verificare la presenza di carta inceppata.
| Aprire la guida trasparente. |
| Se è presente carta inceppata, estrarla delicatamente nella direzione della freccia.  |
| Chiudere la guida trasparente. |
4
Riportare delicatamente l'unità di pinzatura a sella nella posizione originale.
5
Chiudere il pannello anteriore del finisher.
Continuare a seguire le istruzioni sullo schermo per riprendere l'operazione interrotta o continuare con l'eliminazione dell'inceppamento della carta.
