Faxbeállítások (imageRUNNER 2204F)

A faxolással kapcsolatos felsorolásban minden beállítás megtalálható egy-egy rövid leírással. Az alapértelmezett beállítások mellett a

jel látható.

MEGJEGYZÉS
Ha megjelenik a rendszerkezelő azonosítója és PIN-kódja megadására szolgáló képernyő Adja meg a rendszerkezelő azonosítóját és PIN-kódját, majd érintse meg az <Alkalmaz> elemet, és nyomja meg a gombot. A rendszerkezelői azonosító beállítása Csillagozások () A „1” jelzésű beállítások értékei a beszerzési országtól vagy régiótól függően eltérhetnek.

MEGJEGYZÉS

Ha megjelenik a rendszerkezelő azonosítója és PIN-kódja megadására szolgáló képernyő

Adja meg a rendszerkezelő azonosítóját és PIN-kódját, majd érintse meg az <Alkalmaz> elemet, és nyomja meg a

gombot. A rendszerkezelői azonosító beállítása

Csillagozások (*)

A „*1” jelzésű beállítások értékei a beszerzési országtól vagy régiótól függően eltérhetnek.

Alapvető beállítások

Adási funkció beállításai

Vételi funkció beállításai

Vételi nyomtatási beállítások

Faxbeállítási útmutató

Alapvető beállítások

Ezek az alapbeállítások a készülék faxként történő használatához szükségesek.

Készülék hívószámának bejegyzése

Itt jegyezheti be a készülék faxszámát.

<Menü>

<Faxbeállítások>

<Alapvető beállítások>

<Készülék hívószámának bejegyzése>

Rögzítse a faxszámot

Vonaltípus-kiválasztás

Válassza ki a faxátvitelhez használt telefonvonal típusát.

Impulzus
Hangkódos

<Menü>

<Faxbeállítások>

<Alapvető beállítások>

<Vonaltípus-kiválasztás>

Válasszon vonaltípust

Válassza ki a nyilvános vonali kapcsolat típusát

Ha a faxfogadási üzemmód <Fax/Tel (autom. kapcsolás)>, előfordulhat, hogy egy külső telefon nem csöng, vagy egy hívás nem tárcsázható. Ebben az esetben adja meg az <Adapter 1> vagy az <Adapter 2> beállítást.

Közvetlen

Adapter 1

Adapter 2

<Menü>

<Faxbeállítások>

<Alapvető beállítások>

<Válassza ki a nyilvános vonali kapcsolat típusát>

Válasszon csatlakozási típust

Felemelt telefon jelzése

Itt beállíthatja, hogy a készülék hangjelzést adjon, ha egy telefon kézibeszélője vagy a készülékhez csatlakoztatott opcionális kézibeszélő nem megfelelően van letéve. A hangjelzés erősségét is beállíthatja.

–5

<Menü>

<Faxbeállítások>

<Alapvető beállítások>

Állítsa be a hangjelzés hangerejét

Kommunikációkezelés beállításai

Adja meg a kommunikáció kezdősebesség-beállítását és az R gomb beállításait.

Adási kezdősebesség

Állítsa be a kommunikáció kezdési sebességét „33 600 bps” értékről csökkentve. A módosításra akkor van szükség, ha a telefonvonal gyenge minősége miatt sokáig tart, amíg a készülék megkezdi a fax küldését.

33600 bps

14400 bps

9600 bps

7200 bps

4800 bps

2400 bps

<Menü>

<Faxbeállítások>

<Alapvető beállítások>

<Kommunikációkezelés beállításai>

<Adási kezdősebesség>

Válasszon átviteli kezdősebességet

Vételi kezdősebesség

33600 bps

14400 bps

9600 bps

7200 bps

4800 bps

2400 bps

<Menü>

<Faxbeállítások>

<Alapvető beállítások>

<Kommunikációkezelés beállításai>

<Vételi kezdősebesség>

Válasszon átviteli kezdősebességet

R-gomb beállítása

Ha készüléke alközponthoz van csatlakoztatva, be kell állítani
az elérési módszert. Az alközpont beállított típusa <Előhívó> vagy <Hurokzárás> lehet. Ha megadja a külső fővonal számát az R gombhoz, könnyen elérheti a külső vonalat.

Főközpont

Alközpont

Előhívó

Hurokzárás

<Menü>

<Faxbeállítások>

<Alapvető beállítások>

<Kommunikációkezelés beállításai>

<R-gomb beállítása>

<Alközpont>

Válasszon: <Előhívó> vagy <Hurokzárás>

Adja meg a számot a vonal eléréséhez, ha az <Előhívó> lett kiválasztva

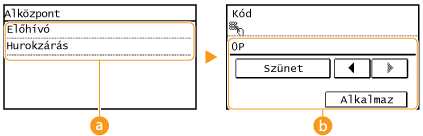

<Alközpont>

Válassza ki a használt alközpont típusát. Ha az <Előhívó> lehetőséget választja, akkor a következő képernyőn jegyezze be az előhívó számot.

<Kód>

Adja meg a számgombokkal az előhívószámot, és érintse meg a <Szünet>, majd az <Alkalmaz> lehetőséget. Ha nem iktat be szünetet, az előtag nem lesz tárolva.

Adási funkció beállításai

Itt adhatja meg a faxküldési beállításokat.

Alapértelmezett beállítások változtatása

Adja meg a faxküldési beállításokat. A kiválasztott beállítások a dokumentumok beolvasásakor alapértelmezett beállításként szolgálnak. Az alapértelmezett beállítások módosítása

Felbontás

200 x 100 dpi (Normál)

200 x 200 dpi (Finom)

200 x 200 dpi (Fotó)

200 x 400 dpi (Szuperfinom)

Fedettség

Kilenc szint

2 oldalas eredeti

Könyv típus
Naptár típus

Készüléknév bejegyzése

Vállalat vagy személy nevének bejegyzése.

A bejegyzett nevet a rendszer a rendeltetési helyre küldőként továbbítja. Feladókészülék azonosítója

<Menü>

<Faxbeállítások>

<Adási funkció beállításai>

<Készüléknév bejegyzése>

Rögzítse a vállalat vagy személy nevét

ECM adás

Engedélyezheti, illetve letilthatja a hibajavító üzemmódot (ECM). Hibajavító üzemmódban a készülék ellenőrzi a faxadatokat, és ha hibát talál, akkor kijavítja. A faxfogadáskor fellépő hibák számának csökkentéséhez lásd: ECM vétel.


A hibajavító üzemmódot ezen a készüléken és a másik faxkészüléken is engedélyeznie kell, mivel a küldő és a fogadó készülék együtt végzi el a hibajavítást. A telefonvonal állapotától függően még hibajavító üzemmódban is előfordulhatnak hibák. Ha a hibajavító üzemmód engedélyezve van, akkor a szokásosnál tovább tarthat az adatok feldolgozása, mivel a készülékek az adatok átvitele közben hibaellenőrzést és hibajavítást is végeznek.

A hibajavító üzemmódot ezen a készüléken és a másik faxkészüléken is engedélyeznie kell, mivel a küldő és a fogadó készülék együtt végzi el a hibajavítást.

A telefonvonal állapotától függően még hibajavító üzemmódban is előfordulhatnak hibák.

Ha a hibajavító üzemmód engedélyezve van, akkor a szokásosnál tovább tarthat az adatok feldolgozása, mivel a készülékek az adatok átvitele közben hibaellenőrzést és hibajavítást is végeznek.

<Menü>

<Faxbeállítások>

<Adási funkció beállításai>

<Be>

Szünet ideje

Például, ha a hívásokat a „0 – (szünet) – (telefonszám)” tárcsázásával végzi, akkor az elsőként tárcsázott szám a 0, majd néhány másodperccel később következik a telefonszám. Tengerentúlra történő faxküldéskor a rendeltetési helyet a „(nemzetközi előhívó szám) – (országhívó szám) – (körzetszám) – (faxszám)” tárcsázásával kell megadni, de előfordulhat, hogy a szünet közbeiktatása nélkül, folyamatosan megadott számjegyeket a rendszer nem ismeri fel. Ilyen esetben szúrjon be szünetet a nemzetközi előhívó szám vagy a faxszám után. Ha a rendszer a kódot vagy a számot továbbra sem ismeri fel megfelelően, módosítsa a szünet időtartamát. A szünet megadására vonatkozó útmutatást lásd a Fax küldése című rész 3. lépésénél.

1–4

–15 (mp)*1

<Menü>

<Faxbeállítások>

<Adási funkció beállításai>

<Szünet ideje>

Adja meg a szünet időtartamát

Automatikus újratárcsázás

Ebben a menüben adhatja meg az automatikus újrahívás beállításait. Ez a funkció automatikusan újrahívja a faxszámot néhány perc múlva, ha az első kísérlet a vonal foglaltsága miatt sikertelen volt. Megadhatja, hogy a készülék hányszor végezzen újrahívást, illetve az újrahívások közötti várakozás idejét.

Újratárcsázások száma

1 - 2

- 10 (alkalom)

Újratárcsázási időköz

– 99 (perc)

Újratárcsázás hibánál

<Menü>

<Faxbeállítások>

<Adási funkció beállításai>

<Be>

Adja meg a beállításokat

<Újratárcsázások száma>

Ez a beállítás határozza meg, hogy hányszor tárcsáz újra a készülék. Írjon be egy számot a

gombbal vagy a számgombokkal, és érintse meg az <Alkalmaz> gombot.

<Újratárcsázási időköz>

Az újrahívások közötti időközt határozza meg. Adja meg az időközt a

gombbal vagy a számgombokkal, és érintse meg az <Alkalmaz> gombot.

<Újratárcsázás hibánál>

Megadhatja, hogy kívánja-e újrahívni a számot, ha átviteli hiba fordul elő. Válassza a <Ki> vagy <Be> lehetőséget.

Feladókészülék azonosítója

Beállíthatja, hogy a küldő milyen adatai jelenjenek meg a fax fejlécében. Megjeleníthető például a faxszám és a készülék neve. A címzett ezen információk alapján ellenőrizheti, hogy ki küldte a faxot.

Nyomtatási helyzet

Képen belül
Képen kívül

Szám jelölése: TEL/FAX

FAX

TEL

<Menü>

<Faxbeállítások>

<Adási funkció beállításai>

<Feladókészülék azonosítója>

<Be>

Adja meg a beállításokat

<Nyomtatási helyzet>

Meghatározza, hogy a küldött fax melyik pontján jelenjen meg a terminálazonosító. Ha az információt a kép területén belülre szeretné nyomtatni, akkor válassza a <Képen belül> lehetőséget, ha azon kívülre, akkor a <Képen kívül> lehetőséget.

<Szám jelölése: TEL/FAX>

A készülékre bejegyzett faxszám elé beszúrhatja a „FAX” vagy „TEL” jelzést. A <TEL> beállítással jelezheti, hogy a feltüntetett szám egy telefonszám.

Tárcsahang ellenőrzése küldés előtt

Adja meg, hogy a készülék ellenőrizze-e a tárcsahangot, mielőtt tárcsázza a faxszámot.

<Menü>

<Faxbeállítások>

<Adási funkció beállításai>

<Tárcsahang ellenőrzése küldés előtt>

Válasszon: <Be> vagy <Ki>

Faxillesztő adásának engedélyezése

Engedélyezheti, illetve letilthatja a számítógépes faxolást (faxok küldését számítógépről). Számítógépes faxolás tiltása (imageRUNNER 2204F)

Beírt faxszám megerősítése

Ezzel a beállítással megkövetelheti, hogy a felhasználók a számgombok használata esetén kétszer adják meg a faxszámot. Képernyő megjelenítése a faxszám megerősítésére

Körözvényadás korlátozása

Ezzel megelőzheti, hogy helytelen számra küldjön faxot, mivel ha be van állítva, nem küldhető fax több rendeltetési helyre egyszerre.

Körözvényadás megerősítése

Körözvényadás elutasítása

<Menü>

<Faxbeállítások>

<Adási funkció beállításai>

<Körözvényadás korlátozása>

Válasszon: <Ki>, <Körözvényadás megerősítése> vagy <Körözvényadás elutasítása>

Alapértelmezett beállítások inicializálása

Válassza ki a fax beállításainak visszaállítására az <Alapértelmezett beállítások változtatása> menüben alapértelmezettként meghatározott beállításokat.

<Menü>

<Faxbeállítások>

<Adási funkció beállításai>

<Alapértelmezett beállítások inicializálása>

<Yes>

Vételi funkció beállításai

Itt adhatja meg a faxfogadási beállításokat.

ECM vétel

Engedélyezheti, illetve letilthatja a hibajavító üzemmódot (ECM). Hibajavító üzemmódban a készülék ellenőrzi a faxadatokat, és ha hibát talál, akkor kijavítja. A faxküldéskor fellépő hibák számának csökkentéséhez lásd: ECM adás.


A hibajavító üzemmódot ezen a készüléken és a másik faxkészüléken is engedélyeznie kell, mivel a küldő és a fogadó készülék együtt végzi el a hibajavítást. A telefonvonal állapotától függően még hibajavító üzemmódban is előfordulhatnak hibák. Ha a hibajavító üzemmód engedélyezve van, akkor a szokásosnál tovább tarthat az adatok feldolgozása, mivel a készülékek az adatok átvitele közben hibaellenőrzést és hibajavítást is végeznek.

A hibajavító üzemmódot ezen a készüléken és a másik faxkészüléken is engedélyeznie kell, mivel a küldő és a fogadó készülék együtt végzi el a hibajavítást.

A telefonvonal állapotától függően még hibajavító üzemmódban is előfordulhatnak hibák.

<Menü>

<Faxbeállítások>

<Vételi funkció beállításai>

<Be>

Bejövő csengetés *1

Adja meg a beállításokat, ha szeretné, hogy a bejövő hangokat csengetés jelezze. Ez a funkció csak akkor érhető el, ha vételi módként az <Automatikus> vagy <Fax/Tel (automatikus átkapcsolás)> beállítás van kiválasztva. Adja meg, hányszor szólaljon meg a bejövő hívást jelző csengetés, amikor a készülék faxhívást fogad. Ha nem szeretné, hogy a bejövő hívásokat csengetés jelezze, akkor letilthatja a beállításokat.

1 - 2

- 99 (alkalom)


Ha <Automatikus> módban használja ezt a funkciót, akkor előtte csatlakoztatnia kell a telefonját a készülékhez.

<Menü>

<Faxbeállítások>

<Vételi funkció beállításai>

<Bejövő csengetés>

<Be>

Adja meg, hányszor szólaljon meg a bejövő hívásokat jelző csengetés

Távvezérelt vétel

Itt olyan beállításokat adhat meg, amelyekkel a készülékhez csatlakoztatott telefonnal fogadhatja a faxokat (távvezérelt vétel). Amikor faxot küldenek a készülékre, akkor úgy is fogadhatja, hogy felveszi a telefon kagylóját, és a billentyűkkel beüt egy azonosító számot. E funkció használata esetén tehát nem kell a készülékhez mennie. A távvezérelt vétel használatára vonatkozó útmutatást lásd: Faxfogadás telefonnal (távvezérelt vétel).

00 – 25

– 99

<Menü>

<Faxbeállítások>

<Vételi funkció beállításai>

<Távvezérelt vétel>

<Be>

Határozza meg a fax fogadásához használt azonosítószámot

Kapcsolás automatikus vételre

Ezekkel a beállításokkal automatikusan fogadhatja a faxokat, miután a készülék meghatározott ideig kicsengett. Ez a funkció csak akkor érhető el, ha vételi módként a <Kézi> beállítás van kiválasztva. Ezzel a funkcióval még akkor is fogadhatja a faxokat, ha épp senkinek nincs ideje felvenni a kézibeszélőt.

1 - 15

- 99 (mp)

<Menü>

<Faxbeállítások>

<Vételi funkció beállításai>

<Kapcsolás automatikus vételre>

<Be>

Adja meg, milyen hosszan szólaljon meg a bejövő hívásokat jelző csengetés

Memóriazárás beállításai

Beállíthatja, hogy a készülék ne nyomtassa ki a kapott faxokat, hanem tárolja őket. A tárolt faxokat bármikor kinyomtathatja úgy, hogy a beállítást a <Ki> értékre állítja. Fogadott faxok tárolása a memóriában (vétel memóriába)

Memóriazárási PIN

Jelentés nyomtatása

Memóriazárási idő

Memóriazárás kezdési ideje

Memóriazár vége idő

<Menü>

<Faxbeállítások>

<Vételi funkció beállításai>

<Memóriazárás beállításai>

<Be>

Adja meg a beállításokat

Vételi nyomtatási beállítások

Itt adhatja meg a fogadott faxok nyomtatási beállításait.

Kétoldalas nyomtatás

Ezekkel a beállításokkal a papír mindkét oldalára nyomtathatja a fogadott faxokat.


Ha az opcionális kétoldalas egység csatlakoztatva van, a beállítás rendelkezésre áll.

<Menü>

<Faxbeállítások>

<Vételi nyomtatási beállítások>

<Kétoldalas nyomtatás>

<Be>

Vételi méret csökkentése

A beállítások megadásával csökkentheti a fogadott dokumentum képméretét. Megadhat egy olyan automatikus kicsinyítési arányt, amely a fogadott dokumentum méretét a behelyezett papír méretére csökkenti. Az arányt listából is kiválaszthatja.

Csökkentési arány

Automatikus

97%
95%
90%
75%

Csökkentési irány

Függőleges/vízszintes
Csak függőleges

<Menü>

<Faxbeállítások>

<Vételi nyomtatási beállítások>

<Vételi méret csökkentése>

<Be>

Adja meg a beállításokat

<Csökkentési arány>

<Automatikus>: olyan arányban csökkenti a méretet, hogy az megfeleljen a behelyezett papír méretének. <97%>, <95%>, <90%> és <75%>: a megfelelő aránnyal csökkenti a képméretet.

<Csökkentési irány>

A <Függőleges/vízszintes> beállítással mind függőlegesen, mind vízszintesen csökkentheti a képméretet. Csak függőleges csökkentéshez válassza a <Csak függőleges> lehetőséget.

Vételi élőláb

Beállíthatja, hogy a nyomtatási információk, köztük a beérkezés dátuma és időpontja, illetve az oldalszámok meg legyenek-e jelenítve a beérkezett faxok alján.

<Menü>

<Faxbeállítások>

<Vételi nyomtatási beállítások>

<Vételi élőláb>

<Be>

Faxbeállítási útmutató

Ezzel a lehetőséggel a beállítások, köztük a faxszámnak és a telefonvonal típusának megadását segítő útmutatót jeleníthet meg a képernyőn. A részletekért forduljon Canon-márkakereskedőjéhez.
