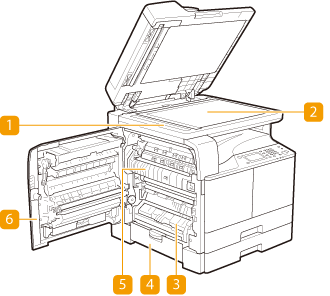

Widok wewnętrzny

Gdy podłączone są DADF-AT1 i Kasetowy moduł podawania-AD1:

Obszar podawania dokumentów do skanowania

Dokumenty do zeskanowania umieszczone w podajniku są automatycznie podawane do obszaru skanowania.

Szklana płyta robocza

Na płycie szklanej umieszcza się dokumenty do skanowania. Na płycie szklanej należy także umieszczać grube lub oprawione dokumenty, np. książki, których nie można załadować do podajnika. Umieszczanie dokumentów

Lewa pokrywa 1 szuflady

Pokrywę tę należy otwierać, gdy zablokuje się papier w 1 szufladzie. Usuwanie zakleszczonego papieru

Lewa pokrywa szuflady 2 (pokrywa opcjonalnego składnika Kasetowy moduł podawania-AD1)

Pokrywę tę należy otwierać, gdy zablokuje się papier w 2 szufladzie. Usuwanie zakleszczonego papieru

Zespół utrwalający

Jeżeli w pobliżu zespołu utrwalającego nastąpi zablokowanie papieru, należy ostrożnie usunąć zablokowany papier. Usuwanie zakleszczonego papieru

Lewa pokrywa

Pokrywę tę należy otwierać wtedy, gdy we wnętrzu głównego zespołu zablokuje się papier. Usuwanie zakleszczonego papieru

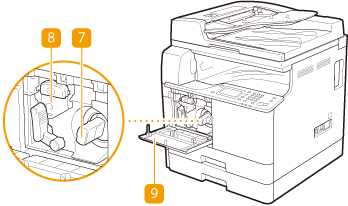

Kaseta z tonerem

Należy wymienić kasetę, gdy toner będzie się w niej kończył. Sposób wymiany zasobnika z tonerem

Zespół bębna

Wymień zespół bębna tonera przed upłynięciem okresu przydatności do użytku. Wymiana zespołu bębna

Przednia pokrywa

Pokrywę tę należy otworzyć, by wymienić zasobnik z tonerem lub zespół bębna. Sposób wymiany zasobnika z tonerem
