Eliminació dels encallaments de paper

Si s'encalla paper a l'interior de l'equip, a la pantalla tàctil hi veureu una pantalla com la que es mostra a continuació. Feu-la servir per localitzar i treure immediatament el paper encallat.
A l'interior de l'equip hi ha components sotmesos a alta tensió. Quan tragueu paper encallat o inspeccioneu l'interior de l'equip, eviteu tocar els components interns de l'equip amb collarets, rellotges, braçalets o altres objectes metàl·lics perquè us podeu cremar o rebre una descàrrega elèctrica.
Quan tragueu originals o papers encallats, aneu amb compte de no fer-vos talls a les mans amb les vores de l'original o del paper.
Quan tragueu paper encallat de l'equip, aneu amb compte de no fer-vos talls a les mans o fer-vos mal. Si no podeu treure el paper, truqueu al distribuïdor local Canon.
Quan tragueu paper encallat a l'interior de l'equip, aneu amb compte de no tacar-vos les mans o la roba amb el tòner del paper. Si us taqueu, renteu immediatament la zona amb aigua freda. El rentat amb aigua calenta podria fer que les taques de tòner es fixessin de manera permanent, i ja no es podrien eliminar.
Quan tragueu el paper encallat de l'interior de l'equip, traieu-lo amb cura perquè no es dispersi el tòner i entri en contacte amb els ulls o la boca. Si això passa, esbandiu-vos immediatament amb aigua freda i consulteu un metge de seguida.
La unitat de fixació i el seu entorn, a l'interior de l'equip, arriben a altes temperatures quan estan en funcionament. Quan tragueu el paper encallat o inspeccioneu l'interior de l'equip, no toqueu la unitat de fixació ni el seu voltant perquè us podríeu cremar o rebre una descàrrega elèctrica.
Després d'eliminar tot el paper encallat, traieu immediatament les mans de l'interior de l'equip Encara que l'equip no estigui funcionant, els dits, el cabell o la roba poden quedar enganxats als rodets i podríeu prendre mal si l'equip comença a imprimir de sobte.
IMPORTANT
Després de treure tot el paper encallat, col·loqueu de nou totes les palanques i tapes a les posicions originals. Després de treure tot el paper encallat, es reprendrà la impressió.
NOTA
Un cop retirats tots els encallaments de paper, l'equip recalcularà automàticament el nombre de còpies o impressions que ha de fer. No cal que introduïu un altre cop el nombre de còpies o impressions, encara que estigueu imprimint diversos jocs.

Localització d'encallaments de paper

Quan s'encalla paper a l'interior de l'equip, aquest ho detecta i mostra on s'ha produït la incidència. La ubicació aproximada del paper encallat s'indica mitjançant uns punts a la imatge de l'equip. Mireu a la pantalla tàctil tots els punts on s'han produït encallaments de paper i consulteu les pàgines amb instruccions sobre com retirar el paper encallat de més endavant.
IMPORTANT
No apagueu l'equip abans d'haver retirat tots els encallaments de paper. Si apagueu l'equip deixant-hi paper encallat a dins, és possible que quan el torneu a engegar no detecti el paper encallat.
NOTA
És possible que el paper encallat no es trobi exactament als punts indicats. En aquest cas, busqueu en altres llocs i després tanqueu totes les tapes obertes.
L'equip amb la Unitat d'Acabat Interior B1 i la Safata Addicional d'Acabat Interior B1 opcionals instal·lades:
L'equip amb la Safata Interior de 2 Vies G1 opcional instal·lada:
Núm.
Lloc de l'encallament
Pàgines
1
Unitat d'acabat
Unitat d'Acabat Interior B1 (opcional)
2
Alimentador
Alimentador
3
Unitat de sortida del paper
Unitat de sortida del paper
4
Unitat de fixació (part superior)
Unitat de fixació
5
Unitat de fixació (part inferior)
Interior de la tapa dreta
Safata d’alimentació
Unitat de fixació
Interior de la tapa dreta
Safata d’alimentació
6
Calaix de paper 1
Calaixos de paper 1 i 2
7
Calaix de paper 2
8
Calaix de paper 3
Calaixos de paper 3 i 4
9
Calaix de paper 4

Unitat de fixació

Si es produeix un encallament de paper a la unitat de fixació, seguiu el procediment que es descriu a continuació per treure el paper encallat.
La unitat de fixació i la zona del voltant estan sotmeses a altes temperatures. Quan tragueu el paper encallat, no toqueu res d'aquesta zona llevat del paper encallat o la tapa superior.
1

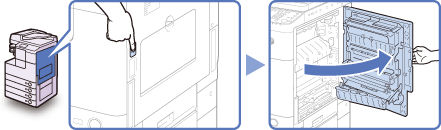

Premeu el botó de la tapa dreta de la unitat principal, i obriu la tapa dreta.
2
Traieu el paper encallat que sobresurti de la part inferior de la unitat de fixació.
3
Abaixeu la tapa superior de la unitat de fixació amb la pestanya, i traieu el paper encallat.
La unitat de fixació i la zona del voltant estan sotmeses a altes temperatures. Quan tragueu el paper encallat, no toqueu res d'aquesta zona llevat del paper encallat o la tapa superior.
4
Col·loqueu la mà en la posició que indica el símbol de la mà () a la tapa dreta de la unitat principal, i tanqueu-la fins que encaixi.
Per evitar accidents, tingueu cura amb els dits en tancar la tapa.
IMPORTANT
Després de treure tot el paper encallat, col·loqueu de nou totes les palanques i tapes a les posicions originals. Després de treure tot el paper encallat, es reprendrà la impressió.

Interior de la tapa dreta

Si s'encalla paper a l'interior de la tapa dreta de l'equip, traieu-lo tal com es descriu tot seguit.
NOTA
La Unitat de 2 Vies B1 és opcional per a l'imageRUNNER 2525/2520.
1
Premeu el botó de la tapa dreta de la unitat principal, i obriu la tapa dreta.
2
Traieu el paper encallat.
3
Traieu el paper encallat.
4
Col·loqueu la mà en la posició que indica el símbol de la mà () a la tapa dreta de la unitat principal, i tanqueu-la fins que encaixi.
Per evitar accidents, tingueu cura amb els dits en tancar la tapa.
IMPORTANT
Després de treure tot el paper encallat, col·loqueu de nou totes les palanques i tapes a les posicions originals. Després de treure tot el paper encallat, es reprendrà la impressió.

Safata d’alimentació

Si s'encalla paper a la safata d'alimentació, seguiu el procediment que es descriu a continuació per treure el paper encallat.
1
Traieu tot el paper que no s'hagi encallat de la safata d'alimentació.
2
Traieu el paper encallat.
No intenteu treure el paper encallat estirant-lo per la força. Si ho feu, podríeu fer malbé l'equip. Si us costa treure el paper encallat, retireu-lo des de l'interior. (Interior de la tapa dreta)
IMPORTANT
Després de treure tot el paper encallat, col·loqueu de nou totes les palanques i tapes a les posicions originals. Després de treure tot el paper encallat, es reprendrà la impressió.

Calaixos de paper 1 i 2

Si es produeix un encallament de paper als calaixos 1 i 2, seguiu el procediment que es descriu a continuació per treure el paper encallat.
IMPORTANT
Per al procediment descrit en aquesta secció, s'assumeix que l'equip disposa de quatre calaixos de paper. El nombre de calaixos de paper disponibles pot variar segons la configuració de l'equip.
1
Premeu el botó de la tapa dreta de la unitat principal, i obriu la tapa dreta.
2
Traieu el paper encallat.
3

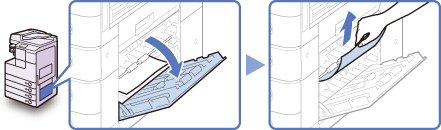

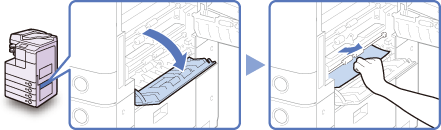

Obriu la tapa dreta del calaix de paper i traieu el paper encallat.
4

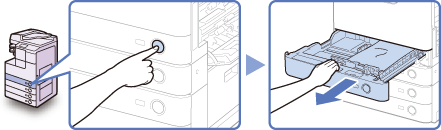

Premeu el botó del calaix de paper 1 i estireu el calaix fins que no pugueu més.
5
Traieu el paper encallat.
6
Introduïu suaument el calaix cap a l'interior de l'equip fins que faci clic.
Quan torneu a col·locar el calaix a la posició original, tingueu cura de no agafar-vos els dits.
7
Premeu el botó del calaix de paper 2 i estireu el calaix fins que no pugueu més.
8
Traieu el paper encallat.
9
Introduïu suaument el calaix cap a l'interior de l'equip fins que faci clic.
Quan torneu a col·locar el calaix a la posició original, tingueu cura de no agafar-vos els dits.
10
Tanqueu la tapa dreta del calaix.
Per evitar accidents, tingueu cura amb els dits en tancar la tapa.
11
Col·loqueu la mà en la posició que indica el símbol de la mà () a la tapa dreta de la unitat principal, i tanqueu-la fins que encaixi.
Per evitar accidents, tingueu cura amb els dits en tancar la tapa.
IMPORTANT
Després de treure tot el paper encallat, col·loqueu de nou totes les palanques i tapes a les posicions originals. Després de treure tot el paper encallat, es reprendrà la impressió.

Calaixos de paper 3 i 4

Si s'encalla paper a l'interior dels calaixos de paper 3 i 4, traieu el paper encallat tal com es descriu tot seguit.
IMPORTANT
Per al procediment descrit en aquesta secció, s'assumeix que l'equip disposa de quatre calaixos de paper. El nombre de calaixos de paper disponibles pot variar segons la configuració de l'equip.
1
Premeu el botó de la tapa dreta de la unitat principal, i obriu la tapa dreta.
2
Obriu la tapa dreta de la unitat d'alimentació per calaixos i traieu el paper encallat.
3

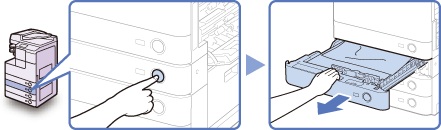

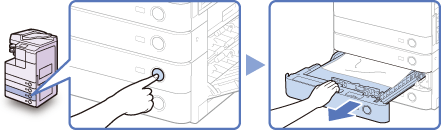

Premeu el botó del Calaix de paper 3 o 4 i estireu el calaix fins que s'aturi.
4
Traieu el paper encallat.
5
Introduïu suaument el calaix cap a l'interior de l'equip fins que faci clic.
Quan torneu a col·locar el calaix a la posició original, tingueu cura de no agafar-vos els dits.
6
Tanqueu la tapa dreta de la unitat d'alimentació per calaixos.
Per evitar accidents, tingueu cura amb els dits en tancar la tapa.
7
Col·loqueu la mà en la posició que indica el símbol de la mà () a la tapa dreta de la unitat principal, i tanqueu-la fins que encaixi.
Per evitar accidents, tingueu cura amb els dits en tancar la tapa.
IMPORTANT
Després de treure tot el paper encallat, col·loqueu de nou totes les palanques i tapes a les posicions originals. Després de treure tot el paper encallat, es reprendrà la impressió.

Alimentador

Si es produeix un encallament de paper a l'alimentador, seguiu el procediment que es descriu a continuació per treure el paper encallat.
IMPORTANT
L'alimentador (DADF-AB1) és opcional per a imageRUNNER 2525/2520.
1
Obriu la tapa de l'alimentador.
2

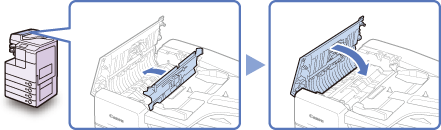

Obriu la tapa interior amb la pestanya de la part davantera.
3

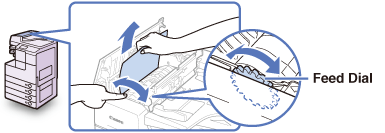

Gireu el comandament d'alimentació i traieu el paper encallat.
No estireu amb força l'original, perquè es podria trencar.
4
Tanqueu la tapa interior i la tapa de l'alimentador.
Per evitar lesions personals, aneu amb compte amb els dits quan tanqueu les tapes.
5

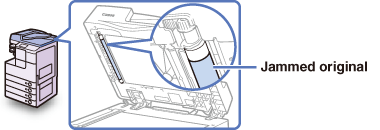

Aixequeu l'alimentador i comproveu si a dins hi ha originals encallats.
Si trobeu algun original encallat a l'alimentador, repetiu el procediment des del pas 1. No estireu amb força l'original, perquè es podria trencar.
6
Tanqueu l'alimentador.
Per evitar lesions personals, aneu amb compte amb els dits quan tanqueu l'alimentador.
Tingueu en compte que la llum del vidre de còpia pot ser molt forta quan tanqueu l'alimentador.
IMPORTANT
Després de treure tot el paper encallat, col·loqueu de nou totes les palanques i tapes a les posicions originals. Després de treure tot el paper encallat, es reprendrà la impressió.

Unitat de sortida del paper

Si s'encalla paper a la unitat de sortida del paper, traieu-lo tal com es descriu tot seguit.
1
Traieu el paper encallat que sobresurti de la safata de sortida.
IMPORTANT
No intenteu treure el paper encallat estirant-lo per la força. Si ho feu, podríeu fer malbé l'equip.
2
Premeu el botó de la tapa dreta de la unitat principal, i obriu la tapa dreta.
3
Traieu el paper encallat.
4
Col·loqueu la mà en la posició que indica el símbol de la mà () a la tapa dreta de la unitat principal, i tanqueu-la fins que encaixi.
Per evitar accidents, tingueu cura amb els dits en tancar la tapa.
IMPORTANT
Després de treure tot el paper encallat, col·loqueu de nou totes les palanques i tapes a les posicions originals. Després de treure tot el paper encallat, es reprendrà la impressió.

Unitat d'Acabat Interior B1 (opcional)

Si s'encalla paper a la unitat d'acabat opcional, traieu-lo tal com es descriu tot seguit.
1
Traieu el paper encallat que sobresurti de la safata de sortida.
IMPORTANT
No intenteu treure el paper encallat estirant-lo per la força. Si ho feu, podríeu fer malbé l'equip.
2

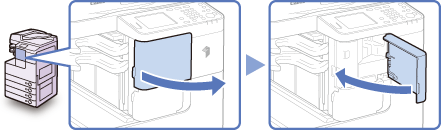

Obriu la tapa davantera de la unitat d'acabat i després tanqueu-la.
Per evitar accidents, tingueu cura amb els dits en tancar la tapa.
3
Premeu el botó de la tapa dreta de la unitat principal, i obriu la tapa dreta.
4
Obriu la unitat de sortida del paper.
5
Traieu el paper encallat.
Si el paper ha quedat encallat molt endins, aguanteu la guia interior i traieu el paper encallat.
6
Torneu a col·locar la unitat de sortida del paper a la seva posició original.
7
Col·loqueu la mà en la posició que indica el símbol de la mà () a la tapa dreta de la unitat principal, i tanqueu-la fins que encaixi.
Per evitar accidents, tingueu cura amb els dits en tancar la tapa.
IMPORTANT
Després de treure tot el paper encallat, col·loqueu de nou totes les palanques i tapes a les posicions originals. Després de treure tot el paper encallat, es reprendrà la impressió.
