Nastavak za ulaganje omotnica

Ovaj dio objašnjava kako se koristi nastavak za ulaganje omotnica-D1. Nastavak za ulaganje omotnica-D1 može se spojiti samo na ladicu za papir 2. (Nastavak za ulaganje omotnica-D1)
Nastavak za ulaganje omotnica može prihvatiti sljedeće vrste omotnica: No.10 (COM10), ISO-B5, Monarch, ISO-C5 i DL. (Raspoložive vrste papira)
VAŽNO
Kada spojite ulagač za omotnice na ladicu za papir, nemojte nasilu micati prednju i bočnu vodilicu ladice za papir u krivom smjeru. Tako biste mogli oštetiti ladicu za papir.
Ne ispisujte na obje strane omotnice. To može dovesti do zastoja papira, prljavih ispisa ili može dovesti do prljanja unutrašnjosti uređaja.
Pravilno podesite opciju Ladica za omotnice u skladu s veličinom uloženih omotnica. U suprotnom, može doći do zaglavljivanja papira, prljanja ispisa ili prljanja unutrašnjosti uređaja.
U ladicu za omotnice ne stavljajte sljedeće tipove omotnica jer mogu uzrokovati zastoje papira, prljave ispise ili može doći do prljanja unutrašnjosti uređaja:
Izgužvane, naborane ili presavijene omotnice
Jako debele ili tanke omotnice
Vlažne ili mokre omotnice
Razderane omotnice
Nepravilno oblikovane omotnice
Omotnice s preklopima ili prozorima
Omotnice koje su već zatvorene (zalijepljene)
Omotnice s rupama ili perforacijama
Omotnice s posebno presvučenim površinama
Omotnice čija je površina obrađena nekom bojom
Samoljepljive omotnice koje sadržavaju tintu, ljepilo ili druge sastojke koji se mogu istopiti, zapaliti, isparavati ili proizvoditi neugodan miris na visokim temperaturama fiksirne jedinice (približno 200 ℃). Ovisno o materijalu korištenom za lijepljenje, ljepilo se uslijed temperature jedinice za fiksiranje može istopiti i tako dovesti do sljepljivanja omotnice.
Ako želite podesiti vodilice za širinu za umetanje ISO-C5 ili ISO-B5 omotnica, kontaktirajte lokalnog ovlaštenog Canon prodavača.
NAPOMENA
Kada ispisujete na omotnicama, ispraznite izlazni odlagač kad se nakupi najviše 10 omotnica.
Omotnice bi trebale biti spremljene na mjesto gdje nema visoke temperature ili vlage.
Ako postoji temperaturna razlika između lokacije gdje su omotnice spremljene i lokacije gdje se omotnice ispisuju, ostavite omotnice na lokaciji za ispis na sobnoj temperaturi prije korištenja.

Priprema omotnica

Pripremite omotnice prije ulaganja u ladicu za papir na sljedeći način.
1
Uzmite pet omotnica, rastresite ih kako je prikazano i složite u bunt. Ponovite ovaj korak pet puta za svaki komplet od pet omotnica.
2
Postavite omotnice na čistu, ravnu površinu i pritisnite ih u smjeru strelica kako biste otklonili bilo kakve nabore. Ponovite ovaj korak pet puta za svaki komplet od pet omotnica.
Pazite da razdvojite omotnice u smjeru u kojem će biti uvučene u uređaj.
3
Čvrsto pritisnite gornji rub omotnica prema dolje tako da preklopnice ostanu spuštene.
NAPOMENA
Ako se omotnice napune zrakom izravnajte ih rukom prije nego ih umetnete u ladicu za papir.
Ako koristite omotnice koje imaju ljepilo stavljeno na njihove preklope, ljepilo se može otopiti uslijed vrućine i pritiska na jedinici za fiksiranje.

Umetanje omotnica

Nakon pripremanja omotnica, stavite ih u ladicu za papir 2 kako je opisano u nastavku.
1
Pritisnite tipku na ladici za papir 2.
2
Uhvatite ručku i izvlačite ladicu dok se ne zaustavi.
3

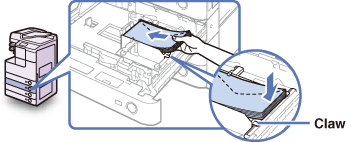

Umetnite 10 omotnica istovremeno sa stranom na koju želite ispisivati okrenutom prema gore. Dok umećete omotnice, pritisnite spremnik s desne strane kako biste ih uglavili na mjesto.
Budite sigurni da visina bunta omotnica ne prelazi oznaku limita ().

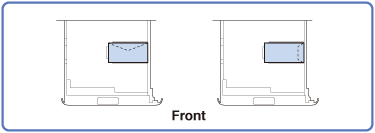

Preklopnice trebaju biti postavljene kao na sljedećem prikazu.

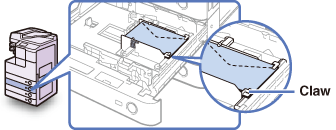

Poravnajte vodeće rubove omotnica, i provjerite da se drže na mjestu ispod nosača.
VAŽNO
Namotane ili naborane omotnice trebaju se prije uporabe izravnati.
Maksimalna visina (količina) omotnica koja može biti umetnuta u ladicu je približno 30 mm. Za orijentaciju, 30 mm iznosi približno 50 omotnica. (Taj broj može varirati što ovisi o tipu i načinu uporabe.)
4
Nježno gurajte ladicu nazad u uređaj dok ne škljocne u svom ležištu.
Prilikom vraćanja ladice u ležište pripazite da vam ne zahvati prste, jer se tako možete ozlijediti.
VAŽNO
Ne stavljajte papir ili neke druge predmete u prazne dijelove ladice pored omotnica. To može dovesti do zaglavljenja papira.
NAPOMENA
Nedovoljan broj omotnica može uzrokovati zaustavljanje ulaganja omotnica na uređaju. Dođe li do toga, uložite više omotnica.

Umetanje različite vrste omotnica

Želite li u ladicu za papir uložiti druge vrste omotnica, podesite nastavak za ulaganje omotnica prema opisu u nastavku.
1
Podesite opciju Ladica za omotnice u skladu s novom vrstom omotnica.
Za pomoć pogledajte Prepoznavanje tipa omotnice u ladici za papir 2.
VAŽNO
Pravilno podesite opciju Ladica za omotnice u skladu s veličinom uloženih omotnica. U suprotnom, može doći do zaglavljivanja papira, prljanja ispisa ili prljanja unutrašnjosti uređaja.
2
Otvorite ladica za papir 2.
Za pomoć pogledajte korake 1 i 2 u Umetanje omotnica.
3
Uhvatite lijevu i desnu stranu ladice za papir kako biste je izvukli i podigli iz uređaja.
4
Uklonite sve uložene omotnice.
5

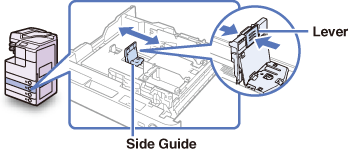

Stisnite polugu na bočnoj vodilici. Bez puštanja ručice, pomaknite bočnu vodilicu ulijevo ili udesno kako biste je poravnali s oznakom za željenu veličinu omotnice.
6

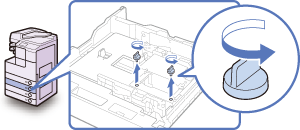

Odvrnite prednju vodilicu za širinu ili nastavak za ulaganje omotnica.
7
Držeći spremnik za omotnice prema dolje, pomaknite prednju vodilicu za širinu kako biste je poravnali s oznakom za željeni veličinu omotnice.
8

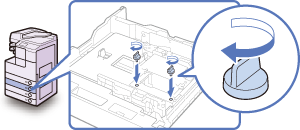

Učvrstite prednju vodilicu za širinu pripadajućim vijcima.
9
Pomaknite stražnju vodilicu za širinu na nastavku za ulaganje omotnica na isti način kao i prednju vodilicu za širinu.
Za pomoć pogledajte korake 6 – 8.
10

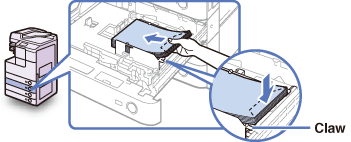

Umetnite 10 omotnica istovremeno sa stranom na koju želite ispisivati okrenutom prema gore. Dok umećete omotnice, pritisnite spremnik s desne strane kako biste ih uglavili na mjesto.
Budite sigurni da visina bunta omotnica ne prelazi oznaku limita ().
Preklopnice trebaju biti postavljene kao na sljedećem prikazu.

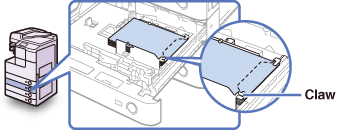

Poravnajte vodeće rubove omotnica, i provjerite da se drže na mjestu ispod nosača.
VAŽNO
Namotane ili naborane omotnice trebaju se prije uporabe izravnati.
Maksimalna visina (količina) omotnica koja može biti umetnuta u ladicu je približno 30 mm. Za orijentaciju, 30 mm iznosi približno 50 omotnica. (Taj broj može varirati što ovisi o tipu i načinu uporabe.)
11
Pomoću prekidača za veličinu odaberite programiranu vrstu omotnice.
Ako je podešena vrsta uloženih omotnica za [ENV.1]:
1
Pomaknite prekidač veličine na stranu '1'.
Ako je podešena vrsta uloženih omotnica za [ENV.2]:
1
Pomaknite prekidač veličine na stranu '2'.
VAŽNO
Pravilno podesite opciju Ladica za omotnice u skladu s veličinom uloženih omotnica. U suprotnom, može doći do zaglavljivanja papira, prljanja ispisa ili prljanja unutrašnjosti uređaja.
12
Zamijenite naljepnicu formata papira kako bi pokazivala točan tip papira u ladici.
Za pomoć pogledajte korak 5 u Podešavanje ladice za papir za drukčiji format papira.
13
Nježno gurajte ladicu nazad u uređaj dok ne škljocne u svom ležištu.
Prilikom vraćanja ladice u ležište pripazite da vam ne zahvati prste, jer se tako možete ozlijediti.
VAŽNO
Ne stavljajte papir ili neke druge predmete u prazne dijelove ladice pored omotnica. To može dovesti do zaglavljenja papira.
NAPOMENA
Nedovoljan broj omotnica može uzrokovati zaustavljanje ulaganja omotnica na uređaju. Dođe li do toga, uložite više omotnica.
