Uklanjanje zaglavljenog papira

Ako se u uređaju zaglavi papir, na zaslonu osjetljivom na dodir pojavljuje se zaslon poput ovog dolje. Uporabom ovog zaslona možete brzo pronaći zaglavljeni papir.
Postoje neka područja unutar uređaja koja su izložena visokom naponu. Prilikom uklanjanja zaglavljenog papira ili tijekom pregleda unutrašnjosti uređaja, pripazite da ogrlica, narukvice ili drugi metalni predmeti ne dodiruju unutrašnjost uređaja, jer to može dovesti do opeklina ili do strujnog udara.
Kada uklanjate zaglavljene originale ili papire, pazite da se ne porežete na njihove rubove.
Kada uklanjate papir koji se zaglavio u unutrašnjosti uređaja, pripazite da ne porežete ruke ili se ozlijedite unutrašnjim dijelovima uređaja. Ako ne možete ukloniti papir, molimo vas da se obratite lokalnom ovlaštenom Canonovom servisu.
Prilikom uklanjanja papira zaglavljenog u unutrašnjosti uređaja, pripazite da toner sa zaglavljenog papira ne dođe u dodir s vašim rukama ili odjećom, jer će ih uprljati. Ako se uprljaju odmah ih operite u hladnoj vodi. Ispiranje toplom vodom može trajno zapeći toner te time uklanjanje mrlja učiniti nemogućim.
Kada uklanjate papir zaglavljen u unutrašnjosti uređaja, uklonite ga nježno kako se toner s njega ne bi raspršio te dospio u vaše oči ili usta. Dospije li vam toner u oči ili usta, odmah ih isperite hladnom vodom te se odmah posavjetujte s liječnikom.
Fiksirna jedinica i dijelovi u njezinoj blizini unutar uređaja mogu se zagrijati tijekom rada. Pri uklanjanju zaglavljenog papira ili pregledavanju unutrašnjosti uređaja ne dodirujte fiksirnu jedinicu i dijelove oko nje, jer to može dovesti do opeklina ili strujnog udara.
Nakon što ste uklonili sve zaglavljene papire, odmah izvucite ruke iz uređaja. Čak ako uređaj i ne radi, vaše ruke, kosa ili odjeća mogu biti zahvaćeni valjcima za uvlačenje započne li uređaj iznenada s ispisivanjem. To bi moglo uzrokovati ozljede ili štete.
VAŽNO
Nakon što ste uklonili sve zaglavljene papire, pobrinite se da sve polugice i poklopce vratite u izvorni položaj. Nakon što ste uklonili sav zaglavljeni papir, ispisivanje se nastavlja.
NAPOMENA
Nakon što se uklonili sav zaglavljeni papir, uređaj automatski preračunava broj kopija ili ispisa koje mora načiniti. Čak iako ispisujete više kompleta ne morate ponovno upisivati broj kopija ili ispisa.

Pronalaženje zaglavljenja papira

Kad se u uređaju zaglavi papir, uređaj to prepozna te prikazuje mjesta zaglavljivanja. Približna mjesta na kojima je papir zaglavljen prikazana su točkama na slici uređaja. Potražite na zaslonu sva mjesta sa zaglavljenim papirom te u nastavku pogledajte odgovarajuće stranice s uputama za uklanjanje zaglavljenog papira.
VAŽNO
Nemojte isključivati uređaj prije uklanjanja svih zaglavljenih papira. Isključite li uređaj dok je u njemu ostao zaglavljen papir, možda neće prepoznati zaglavljenje papira pri ponovnom uključivanju.
NAPOMENA
Zaglavljeni papir se možda neće nalaziti točno na naznačenim mjestima. U tom slučaju provjerite druga mjesta i zatim zatvorite sve otvorene poklopce.
Uređaj s priključenim opcionalnim unutrašnjim dorađivačem-B1 i dodatnim odlagačem za unutarnji dorađivač-B1:
Uređaj s priključenim opcionalnim unutrašnjim dvosmjernim odlagačem-G1:
Br
Mjesto zaglavljivanja
Stranice
1
Dorađivač
Unutrašnji dorađivač-B1 (opcija)
2
Ulagač
Ulagač
3
Jedinica za izlaz papira
Jedinica za izlaz papira
4
Fiksirna jedinica (gornja strana)
Fiksirna jedinica
5
Fiksirna jedinica (donja strana)
Unutrašnjost desnog poklopca
Ručni ulagač
Fiksirna jedinica
Unutrašnjost desnog poklopca
Ručni ulagač
6
Ladica za papir 1
Ladice za papir 1 i 2
7
Ladica za papir 2
8
Ladica za papir 3
Ladice za papir 3 i 4
9
Ladica za papir 4

Fiksirna jedinica

Ako je papir zaglavljen u fiksirnoj jedinici, uklonite ga kako je opisano dolje.
Dijelovi u fiksirnoj jedinici su podložni visokoj temperaturi. Kada otklanjate zaglavljeni papira, pripazite da ne dodirujete ništa u ovom području osim zaglavljenog papira i gornjeg poklopca.
1

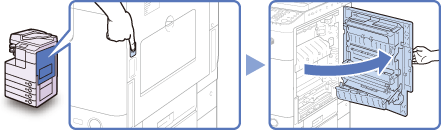

Pritisnite tipku na desnom poklopcu glavnog uređaja i otvorite desni poklopac.
2
Uklonite sve zaglavljene papire koji proviruju iz donjeg dijela fiksirne jedinice.
3
Povucite prema dolje gornji poklopac fiksirne jedinice i uklonite zaglavljeni papir.
Dijelovi u fiksirnoj jedinici su podložni visokoj temperaturi. Kada otklanjate zaglavljeni papira, pripazite da ne dodirujete ništa u ovom području osim zaglavljenog papira i gornjeg poklopca.
4
Postavite ruku na mjesto označeno simbolom ruke () na desnom poklopcu glavnog uređaja, a zatim nježno zatvorite desni poklopac tako da škljocne u svom ležištu.
Kada zatvarate poklopac, pazite da vam ne zahvati prste jer se možete ozlijediti.
VAŽNO
Nakon što ste uklonili sve zaglavljene papire, pobrinite se da sve polugice i poklopce vratite u izvorni položaj. Nakon što ste uklonili sav zaglavljeni papir, ispisivanje se nastavlja.

Unutrašnjost desnog poklopca

Ako se u papir zaglavi unutar desnog poklopca uređaja, pažljivo uklonite zaglavljeni papir prema opisu u nastavku.
NAPOMENA
Dvosmjerna jedinica-B1 je opcionalna za imageRUNNER 2525/2520.
1
Pritisnite tipku na desnom poklopcu glavnog uređaja i otvorite desni poklopac.
2
Uklonite sav zaglavljeni papir.
3
Uklonite sav zaglavljeni papir.
4
Postavite ruku na mjesto označeno simbolom ruke () na desnom poklopcu glavnog uređaja, a zatim nježno zatvorite desni poklopac tako da škljocne u svom ležištu.
Kada zatvarate poklopac, pazite da vam ne zahvati prste jer se možete ozlijediti.
VAŽNO
Nakon što ste uklonili sve zaglavljene papire, pobrinite se da sve polugice i poklopce vratite u izvorni položaj. Nakon što ste uklonili sav zaglavljeni papir, ispisivanje se nastavlja.

Ručni ulagač

Zaglavi li se papir u ručnom ulagaču, uklonite zaglavljeni papir prema opisu u nastavku.
1
Izvadite sav papir koji nije zaglavljen iz ručnog ulagača.
2
Uklonite sav zaglavljeni papir.
Ne pokušavajte nasilu izvući zaglavljeni papir. Tako biste mogli oštetiti uređaj. Ako je vađenje zaglavljenog papira otežano, uklonite ga iz unutrašnjosti. (Unutrašnjost desnog poklopca)
VAŽNO
Nakon što ste uklonili sve zaglavljene papire, pobrinite se da sve polugice i poklopce vratite u izvorni položaj. Nakon što ste uklonili sav zaglavljeni papir, ispisivanje se nastavlja.

Ladice za papir 1 i 2

Ako je papir zaglavljen u ladicama za papir 1 i 2, uklonite zaglavljene papire kako je prikazano dolje.
VAŽNO
Postupak opisan u ovom dijelu pretpostavlja da je uređaj opremljen s četiri ladice za papir. Broj dostupnih ladica za papir može se razlikovati ovisno o konfiguracijama uređaja.
1
Pritisnite tipku na desnom poklopcu glavnog uređaja i otvorite desni poklopac.
2
Uklonite sav zaglavljeni papir.
3

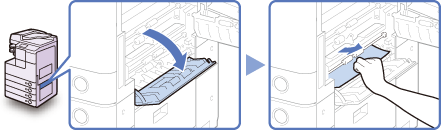

Otvorite desni poklopac ladice i uklonite sve zaglavljene papire.
4

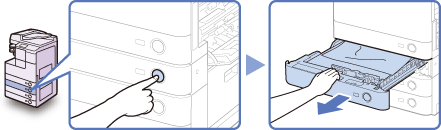

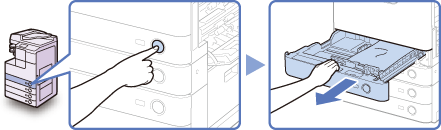

Pritisnite tipku na ladici za papir 1 i izvlačite ju van dok se ne zaustavi.
5
Uklonite sav zaglavljeni papir.
6
Nježno gurajte ladicu nazad u uređaj dok ne škljocne u svom ležištu.
Prilikom vraćanja ladice u ležište pripazite da vam ne zahvati prste, jer se tako možete ozlijediti.
7

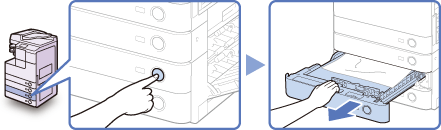

Pritisnite tipku na ladici za papir 2 i izvlačite ju van dok se ne zaustavi.
8
Uklonite sav zaglavljeni papir.
9
Nježno gurajte ladicu nazad u uređaj dok ne škljocne u svom ležištu.
Prilikom vraćanja ladice u ležište pripazite da vam ne zahvati prste, jer se tako možete ozlijediti.
10
Zatvorite desni poklopac ladice za papir.
Kada zatvarate poklopac, pazite da vam ne zahvati prste jer se možete ozlijediti.
11
Postavite ruku na mjesto označeno simbolom ruke () na desnom poklopcu glavnog uređaja, a zatim nježno zatvorite desni poklopac tako da škljocne u svom ležištu.
Kada zatvarate poklopac, pazite da vam ne zahvati prste jer se možete ozlijediti.
VAŽNO
Nakon što ste uklonili sve zaglavljene papire, pobrinite se da sve polugice i poklopce vratite u izvorni položaj. Nakon što ste uklonili sav zaglavljeni papir, ispisivanje se nastavlja.

Ladice za papir 3 i 4

Zaglavi li se papir u ladicama 3 ili 4, uklonite ga prema opisu u nastavku.
VAŽNO
Postupak opisan u ovom dijelu pretpostavlja da je uređaj opremljen s četiri ladice za papir. Broj dostupnih ladica za papir može se razlikovati ovisno o konfiguracijama uređaja.
1
Pritisnite tipku na desnom poklopcu glavnog uređaja i otvorite desni poklopac.
2

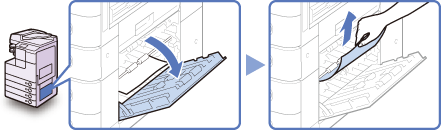

Otvorite desni poklopac kazetne jedinice te uklonite sav zaglavljeni papir.
3
Pritisnite tipku na ladici 3 ili 4 i vucite ladicu dok se ne zaustavi.
4
Uklonite sav zaglavljeni papir.
5
Nježno gurajte ladicu nazad u uređaj dok ne škljocne u svom ležištu.
Prilikom vraćanja ladice u ležište pripazite da vam ne zahvati prste, jer se tako možete ozlijediti.
6
Zatvorite desni poklopac kazetne jedinice.
Kada zatvarate poklopac, pazite da vam ne zahvati prste jer se možete ozlijediti.
7
Postavite ruku na mjesto označeno simbolom ruke () na desnom poklopcu glavnog uređaja, a zatim nježno zatvorite desni poklopac tako da škljocne u svom ležištu.
Kada zatvarate poklopac, pazite da vam ne zahvati prste jer se možete ozlijediti.
VAŽNO
Nakon što ste uklonili sve zaglavljene papire, pobrinite se da sve polugice i poklopce vratite u izvorni položaj. Nakon što ste uklonili sav zaglavljeni papir, ispisivanje se nastavlja.

Ulagač

Ako je papir zaglavljen u ulagaču, uklonite ga kako je opisano dolje.
VAŽNO
Ulagač (DADF-AB1) opcionalan je za imageRUNNER 2525/2520.
1
Otvorite poklopac ulagača.
2

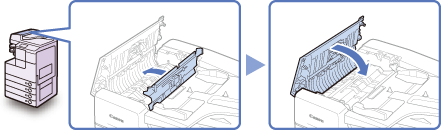

Otvorite unutarnji poklopac uhvativši ga za prednji jezičak.
3
Okrenite kotač za ulaganje i uklonite sve zaglavljene originale.
Ne izvlačite originale na silu, jer bi se mogli razderati.
4
Nježno zatvorite unutarnji poklopac i poklopac ulagača.
Kada zatvarate poklopce, pazite da ne uhvatite prste, jer se možete ozlijediti.
5

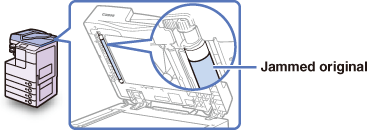

Podignite ulagač i provjerite je li u unutrašnjosti preostalo zaglavljenih originala.
Pronađete li u ulagaču koji zaglavljeni original, ponovite postupak od koraka 1. Ne izvlačite originale na silu, jer bi se mogli razderati.
6
Zatvorite ulagač.
Pripazite da vam se pri zatvaranju ulagača ne prikliješte prsti, jer se tako možete ozlijediti.
Pri zatvaranju ulagača imajte na umu da svjetlost emitirana s kopirnog stakla može biti vrlo intenzivna.
VAŽNO
Nakon što ste uklonili sve zaglavljene papire, pobrinite se da sve polugice i poklopce vratite u izvorni položaj. Nakon što ste uklonili sav zaglavljeni papir, ispisivanje se nastavlja.

Jedinica za izlaz papira

Ako se papir zaglavi u jedinici za izlaz papira, pažljivo ga uklonite prema opisu u nastavku.
1
Maknite zaglavljeni papir koji viri iz jedinice za izlaz papira.
VAŽNO
Ne pokušavajte nasilu izvući zaglavljeni papir. Tako biste mogli oštetiti uređaj.
2
Pritisnite tipku na desnom poklopcu glavnog uređaja i otvorite desni poklopac.
3
Uklonite sav zaglavljeni papir.
4
Postavite ruku na mjesto označeno simbolom ruke () na desnom poklopcu glavnog uređaja, a zatim nježno zatvorite desni poklopac tako da škljocne u svom ležištu.
Kada zatvarate poklopac, pazite da vam ne zahvati prste jer se možete ozlijediti.
VAŽNO
Nakon što ste uklonili sve zaglavljene papire, pobrinite se da sve polugice i poklopce vratite u izvorni položaj. Nakon što ste uklonili sav zaglavljeni papir, ispisivanje se nastavlja.

Unutrašnji dorađivač-B1 (opcija)

Ako se papir zaglavi u opcionalnom dorađivaču, pažljivo uklonite zaglavljeni papir prema opisu u nastavku.
1
Maknite zaglavljeni papir koji viri iz jedinice za izlaz papira.
VAŽNO
Ne pokušavajte nasilu izvući zaglavljeni papir. Tako biste mogli oštetiti uređaj.
2

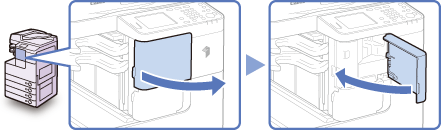

Otvorite prednji poklopac dorađivača i zatim ga zatvorite.
Kada zatvarate poklopac, pazite da vam ne zahvati prste jer se možete ozlijediti.
3
Pritisnite tipku na desnom poklopcu glavnog uređaja i otvorite desni poklopac.
4
Izvucite jedinicu za izlaz papira.
5
Uklonite sav zaglavljeni papir.
Ako je papir zaglavljen daleko unutra, držite pritisnutom unutrašnju vodilicu i uklonite zaglavljeni papir.
6
Vratite jedinicu za izlaz papira u njezin izvorni položaj.
7
Postavite ruku na mjesto označeno simbolom ruke () na desnom poklopcu glavnog uređaja, a zatim nježno zatvorite desni poklopac tako da škljocne u svom ležištu.
Kada zatvarate poklopac, pazite da vam ne zahvati prste jer se možete ozlijediti.
VAŽNO
Nakon što ste uklonili sve zaglavljene papire, pobrinite se da sve polugice i poklopce vratite u izvorni položaj. Nakon što ste uklonili sav zaglavljeni papir, ispisivanje se nastavlja.
