Díly a jejich funkce

V této části jsou uvedeny názvy a funkce všech vnitřních i vnějších dílů hlavní jednotky a ovládacího panelu. Na ilustracích této části jsou vyobrazena některá volitelná zařízení připojená ke stroji. Bližší informace o volitelném zařízení vizVolitelná zařízení.

Pohled zvnějšku

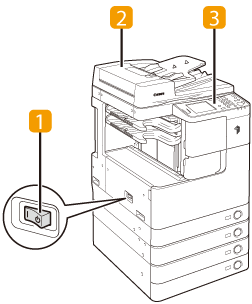

Stroj imageRUNNER 2545i s připojeným volitelným vnitřním finišerem B1, přídavnou přihrádkou vnitřního finišeru B1 a jednotkou podávání ze zásobníku AE1.

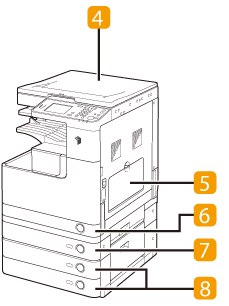

imageRUNNER 2520 s připojenou volitelnou vnitřní dvoucestnou přihrádkou G1, zásobníkovým modulem W1 a jednotkou podávání ze zásobníku AE1.

 Hlavní vypínač napájení

Přepnutím spínače do polohy „I“ stroj zapnete. (Viz kapitola 2 „Než začnete tento přístroj používat“ v Průvodci uživatele.)

 Podavač
(Volitelný pro imageRUNNER 2525/2520)

Originály uložené do podavače se do oblasti skenování podávají automaticky jeden po druhém. Podavač při kopírování oboustranných originálů také originály automaticky obrací za účelem zhotovení jednostranných nebo oboustranných kopií.

 Ovládací panel

Na ovládacím panelu se nacházejí tlačítka, displej dotekového panelu a kontrolky sloužící k ovládání stroje. (Ovládací panel)

 Kryt kopírovací desky
(Volitelný pro imageRUNNER 2525)

Kryt kopírovací desky slouží k zajištění originálů uložených na kopírovací desce.

 Vložený podavač

Vložený podavač slouží k ručnímu podávání papíru a ukládání papíru nestandardní velikosti, např. obálek. (Ukládání papíru do vloženého podavače)

 Zásuvka na papír 1

Zásuvka na papír 1 pojme až 550 listů papíru (250 listů v případě stroje imageRUNNER 2520) (80 g/m2).

 Zásuvka na papír 2 (Volitelný doplněk pro imageRUNNER 2520)

Zásuvka na papír 2 Pojme až 550 listů papíru (80 g/m2).

 Zásuvky na papír 3 a 4 (Volitelné)

Jednotka podávání ze zásobníků AE1 poskytuje dva doplňkové zdroje papíru pro tiskové úlohy. Každá zásuvka pojme až 550 listů papíru (80 g/m2).

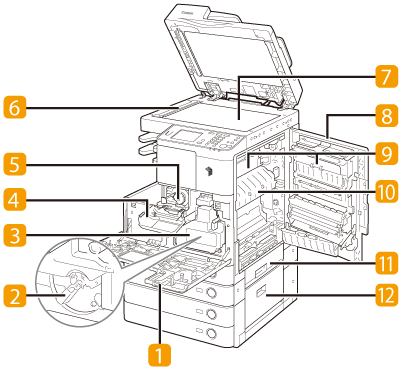

Pohled dovnitř

Stroj imageRUNNER 2545i s připojeným volitelným vnitřním finišerem B1, přídavnou přihrádkou vnitřního finišeru B1 a jednotkou podávání ze zásobníku AE1.

 Přední kryt

Otevřete tento kryt, chcete-li vyměnit tonerovou náplň.

 Buben

 Zásobník odpadního toneru

Když je zásobník odpadního toneru plný, vyměňte jej za nový. (Výměna zásobníku odpadního toneru)

 Kryt otvoru pro výměnu toneru

Otevřete tento kryt, chcete-li vyměnit tonerovou kazetu. (Výměna toneru)

 Tonerová kazeta

Když dojde toner, vytáhněte prázdnou kazetu a vyměňte ji za novou.
(Viz kapitola 5 „Spotřební materiál“ v Příručce uživatele.)

 Oblast skenování

Zde probíhá skenování originálů uložených do podavače.

 Kopírovací deska

Zde ukládejte skenované originály, jako jsou knihy, silné originály, transparentní listy apod.

 Pravý kryt

Tento kryt otevřete při odstraňování papíru zachyceného uvnitř hlavní jednotky.

 Dvoucestná jednotka B1 (volitelný doplněk pro imageRUNNER 2525/2520)

Dvoucestná jednotka B1 dopravuje výtisky do přídavné výstupní přihrádky.

 Fixační jednotka

Papír zachycený ve fixační jednotce odstraňujte opatrně. (Fixační jednotka)

 Pravý kryt zásuvky na papír

Tento kryt otevřete při odstraňování papíru zachyceného v zásuvce na papír 1 a 2.

 Pravý kryt volitelné jednotky podávání ze zásobníků AE1

Tento kryt otevřete při odstraňování papíru zachyceného v zásuvce na papír 3 a 4.

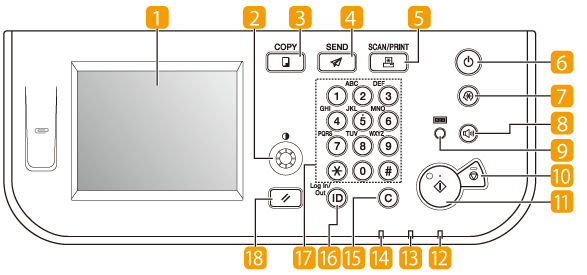

Ovládací panel

 Displej dotekového panelu

Zde se zobrazují obrazovky nabídek pro jednotlivé funkce. (S pomocí displeje dotekového panelu)

 Kolečko nastavení kontrastu displeje

Otočením tohoto kolečka ve směru či proti směru hodinových ručiček nastavíte kontrast displeje dotekového panelu.

Tlačítko COPY (Kopie)

Stiskněte toto tlačítko, chcete-li používat funkci kopírování. (Kopírování)

Tlačítko  SEND (Odeslat)

Stiskněte toto tlačítko, chcete-li používat funkci odesílání/ faxování. (Odesílání a faxování)

Tlačítko  SCAN/PRINT (Skenovat/Tisk)

Stiskněte toto tlačítko, chcete-li používat funkce, jako je Dálkové skenování, Tisk z média, Zabezpečený tisk atd. (Viz nápovědu v softwaru Color Network ScanGear a v části Použití stroje ve funkci tiskárny.)

Vypínač napájení ovládacího panelu
(dílčí napájení)

Stiskněte tento vypínač, chcete-li zapnout nebo vypnout ovládací panel.
Když je ovládací panel vypnutý, stroj se nachází v režimu spánku. (Viz kapitola 2 „Než začnete tento přístroj používat“ v Průvodci uživatele.)

 Tlačítko doplňkových funkcí

Stisknutím vstoupíte do nabídky doplňkových funkcí. (Přístup do nabídky doplňkových funkcí)

Tlačítko ovládání hlasitosti

Po stisknutí tohoto tlačítka můžete provést nastavení zvukových signálů. (Ovládání hlasitosti)

 Tlačítko kontroly počitadla

Po stisknutí tohoto tlačítka můžete zkontrolovat počty vytištěných a naskenovaných stran.

 Tlačítko Stop

Stisknutím tohoto tlačítka zastavíte zpracovávanou úlohu, např. kopírování, tisk, skenování atd.

 Tlačítko Start

Stisknutím tohoto tlačítka spustíte operaci.

 Indikátor hlavního napájení

Svítí zeleně, když je napájení stroje zapnuté.

 Chybový indikátor

Bliká nebo svítí červeně, dojde-li ve stroji k chybě.

 Indikátor zpracování/dat

Bliká nebo svítí zeleně, jestliže stroj provádí operace.

 Tlačítko vynulování

Stisknutím vynulujete zadané hodnoty nebo znaky.

 Tlačítko Log In/Out (Přihlásit/Odhlásit)

Je-li provoz stroje řízený pomocí správy ID oddělení/ID uživatele, stisknutím tohoto tlačítka se můžete přihlásit do systému stroje nebo se z něj odhlásit.

 Číselná tlačítka

Stiskněte toto tlačítko, chcete-li zadávat číselné hodnoty.

 Tlačítko resetování

Stisknutím tohoto tlačítka zrušíte všechna nastavení a na displej vrátíte hlavní obrazovku.
