Dele og deres funktioner

Dette afsnit beskriver navne og funktioner for alle dele, der findes både indvendigt og udvendigt på hovedenheden og betjeningspanelet. Illustrationerne i dette afsnit viser noget tilbehør, der er monteret på maskinen. Flere informationer om tilbehør findes i Tilbehør.

Set udefra

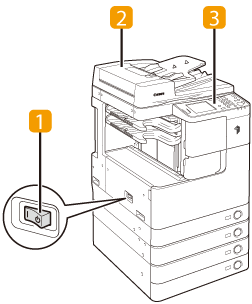

imageRUNNER 2545i med tilbehørene Indvendig finisher-B1, Indvendig ekstra finisherbakke-B1 og KST. Fremføringsenhed-AE1 monteret.

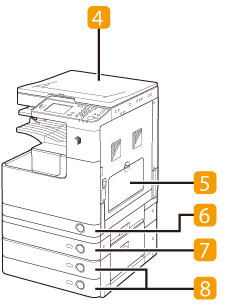

imageRUNNER 2520 med tilbehørene Indre 2-vejsbakke-G1, Kassetteenhed-W1 og KST. Fremføringsenhed-AE1 monteret.

Hovedafbryder

Skub den over til "I"-siden for at tænde maskinen. (Se kapitel 2 "Før du begynder at bruge denne maskine" i brugervejledningen.)

Fremfører
(Tilbehør til imageRUNNER 2525/2520)

De originaler, der er anbragt i fremføreren, bliver automatisk fremført et ark ad gangen til scanningsområdet. Fremføreren vender også automatisk 2-sidede originaler ved 2-sidet- eller 1-sidet kopiering.

Betjeningspanel

Betjeningspanelet indeholder tasterne, touchpanelet og indikatorer, der er nødvendige til betjening af maskinen. (Betjeningspanel)

Kopidæksel
(Tilbehør til imageRUNNER 2525)

Scannerdækslet fastlåser de originaler, der er anbragt på glaspladen.

 Stakfremfører

Brug stakfremføreren til manuel papirfremføring og til at ilægge papir, der ikke har standardformat, som f.eks. kuverter. (Ilægning af papir i stakfremføreren)

Papirskuffe 1

Papirskuffe 1 rummer op til 550 ark papir (250 ark papir for imageRUNNER 2520) (80 g/m2).

Papirskuffe 2 (tilbehør til imageRUNNER 2520)

Papirskuffe 2 rummer op til 550 ark papir (80 g/m2).

Papirskuffe 3 og 4 (tilbehør)

KST- fremføringsenhed-AE1 giver to ekstra papirkilder til printjob. Hver skuffe kan rumme op til 550 ark papir (80 g/m2).

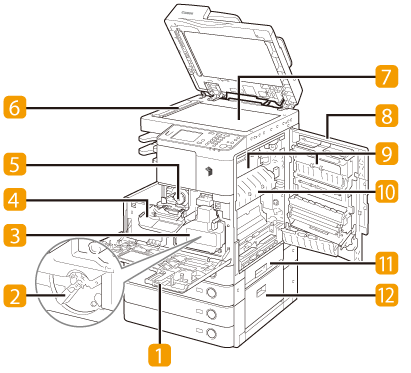

Indvendigt billede

imageRUNNER 2545i med tilbehørene Indvendig finisher-B1, Indvendig ekstra finisherbakke-B1 og KST. Fremføringsenhed-AE1 monteret.

Frontdæksel

Åbn dette dæksel for at udskifte beholderen til overskudstoner.

Tromle

Beholder til overskudstoner

Når beholderen til overskudstoner bliver fyldt, så udskift den med en ny. (Udskiftning af beholder til overskudstoner)

Dæksel til udskiftning af toner

Åbn dette dæksel ved udskiftning af tonerpatronen. (Udskiftning af toneren)

 Tonerpatron

Når du løber tør for toner, så træk tonerpatronen ud, og udskift den med en ny.
(Se kapitel 5 "Forbrugsvarer" i brugervejledningen.)

Scanningsområde

Originaler, der er anbragt i fremføreren, scannes her.

Glasplade

Anbring originalerne her, når du scanner bøger, kraftige originaler, transparenter osv.

Højre dæksel

Åbn dette dæksel, hvis der opstår papirstop i hovedenheden.

2 Way Unit-B1 (tilbehør til imageRUNNER 2525/2520)

2-vejsenhed-B1 leverer printene i den ekstra udbakke.

Fikseringsenhed

Hvis der er fastklemt papir i fikseringsenheden, skal du forsigtigt fjerne det fastklemte papir. (Fikseringsenhed)

Papirskuffens højre dæksel

Åbn dette dæksel, hvis der opstår papirstop i papirskuffe 1 eller 2.

Højre dæksel på tilbehøret KST. fremføringsenhed-AE1

Åbn dette dæksel, hvis der opstår papirstop i papirskuffe 3 eller 4.

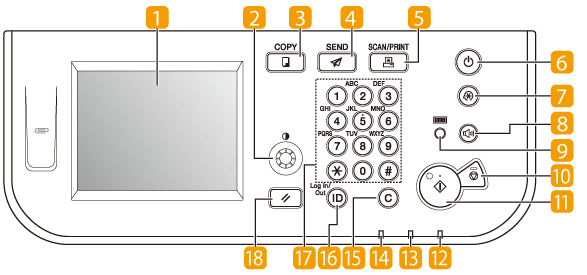

Betjeningspanel

Touchpanel

Menuskærmbilledet for hver funktion vises her. (Brug af touchpanelet)

Hjul til justering af displaykontrast

Drej med eller mod uret for at justere kontrasten på touchpanelet.

Tasten KOPI

Tryk for at anvende Kopifunktionen. (Kopiering)

Tasten SEND

Tryk for at anvende Sende/faxfunktionen. (Afsendelse og faxning)

Tasten SCAN/PRINT

Tryk for at bruge funktioner som fjernscanning, medieprint, Sikret print mv. (Se hjælpen til Color Network ScanGear og Brug af maskinen som en printer.)

Betjeningspanelets afbryder
(sekundær strømforsyning)

Tryk for at slå betjeningspanelet til eller fra.
Når betjeningspanelet er slukket, er maskinen i dvalestatus. (Se kapitel 2 "Før du begynder at bruge denne maskine" i brugervejledningen.)

 Tasten Yderligere funktioner

Tryk for at få adgang til menuen Yderligere funktioner. (Sådan bruger du menuen Yderligere funktioner)

Tasten Lydstyrkekontrol

Tryk for at indstille maskinens lydsignaler. (Lydstyrkeknap)

 Tasten Tællertjek

Tryk for at vise maskinens sidetællere for print/scanning.

 Tasten Stop

Tryk for at stoppe et job, der er i gang, som f.eks. kopiering, print, scanning mv.

 Tasten Start

Anvendes til start af en funktion.

 Strømindikator

Lyser grønt, når der er tændt for strømmen.

Fejllampe

Blinker eller lyser rødt, hvis der opstår en fejl i maskinen.

 Behandler/Data-indikator

Blinker eller lyser grønt, når maskinen arbejder.

 Tasten Ryd

Anvendes til sletning indtastede værdier eller tegn.

 Tasten Log ind/ud

Tryk for at logge ind på/ud fra maskinen, som f.eks. når den administreres med Afdelings-ID'er/bruger-ID'er.

Taltaster

Tryk for at indtaste tal.

Tasten Nulstil

Tryk for at annullere alle indstillinger og vende tilbage til skærmbilledet Top.
