Ümbrikusöödusõlm

Selles lõigus on selgitatud, kuidas kasutada lisavarustusse kuuluvat ümbrikusöödusõlme D1. Ümbrikusöödusõlme saab ühendada ainult paberikassetiga 2. (Ümbrikusöödusõlm D1)
Ümbrikusöödusõlme D1 saab asetada järgmises formaadis ümbrikke: Nr.10 (COM10), ISO-B5, Monarch, ISO-C5 ja DL. (Sobilikud paberitüübid)
TÄHTIS
Ümbrikusöödusõlme kinnitamisel paberikasseti külge ära lükka paberikasseti eesmist ja külgmist paberisuunajat jõuga vales suunas. See võib paberikassetti vigastada.
Ära prindi ümbrikute mõlemale küljele. Vastasel juhul võib esineda paberiummistusi, määrdunud väljaprinte või seadme sisemuse määrdumist.
Määra seadmes ümbrikukasseti määrangud korrektselt vastavalt laaditud ümbrikutele. Vastasel juhul võib esineda paberiummistusi, määrdunud väljaprinte või seadme sisemuse määrdumist.
Ära aseta ümbrikukassetti järgmisi ümbrikutüüpe, sest need võivad põhjustada paberimmistusi, määrdunud väljaprinte või määrida seadme sisemust.
Kaardunud, kortsus või volditud ümbrikud.
Väga paksud või õhukesed ümbrikud.
Niisked või märjad ümbrikud.
Rebenenud ümbrikud.
Ebareeglipärase kujuga ümbrikud.
Klambrite või akendega ümbrikud.
Kinnikleebitud ümbrikud.
Augustatud või perforeeritud ümbrikud.
Erikattega ümbrikud.
Ümbrikud, mis on valmistatud värvilisest paberist ning mille pinda on töödeldud.
Isekleepuvad, tindi, liimi või teiste ainetega ümbrikud, mis võivad sulada, süttida, aurustuda või eritada lõhna kinnitussõlme temperatuuri mõjul (ligikaudu 200℃). (Sõltuvalt ümbrikute kinnitamiseks kasutatavast materjalist võivad ümbrikud kleepuda kinnitussõlme temperatuuri mõjul kinni.)
Kui soovid seadistada laiusesuunajate asendit vastavaks ISO-C5 või ISO-B5 ümbrikutele, pöördu volitatud Canoni hooldusesinduse poole.
MÄRKUS
Kui prindid ümbrikutele, siis tühjenda väljastusalus alati, kui sinna on kogunenud 10 prinditud ümbrikku.
Säilita ümbrikuid jahedas ja kuivas kohas.
Kui ümbrikute säilitamisruumi ja printimisruumi vahel on suur temperatuurierinevus, siis jäta enne kasutamist ümbrikud mõneks ajaks prindiruumi.

Ümbrikute ettevalmistamine

Enne ümbrikute asetamist paberikassetti valmista need alltoodud juhiseid järgides ette.
1
Võta umbes 5 ümbrikku, painuta neid pildil näidatud viisil ja seejärel aseta pakki. Korda seda toimingut iga viiese ümbrikupakiga.
2
Aseta ümbrikud puhtale ja tasasele pinnale ja silu pakk kätega sirgeks (vajuta ümbrikutele noolte suunas). Korda seda toimingut iga viiese ümbrikupakiga.
Pakile vajutamisel pööra erilist tähelepanu paki söötmissuunale.
3
Suru ümbrikute ülaserva alla, nii et klapid oleksid ühetasased.
MÄRKUS
Kui ümbrikud täituvad õhuga, siis suru enne paberikassetti asetamist neist õhk välja.
Kui kasutad ümbrikke, mille klappidel on liimi, siis võib liim kinnitussõlme kuumuse ja surve tõttu sulada.

Ümbrikute asetamine

Pärast ümbrikute ettevalmistamist järgi alltoodud juhiseid ning aseta need paberikassetti 2.
1
Vajuta paberikasseti 2 avamise nupule.
2
Võta käepidemest kinni ning tõmba kassett niipalju välja, kuni see peatub.
3

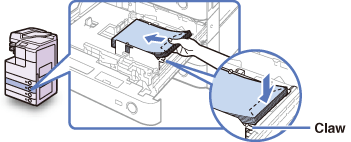

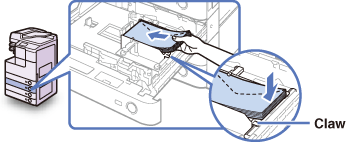

Aseta kassetti 10 ümbrikut korraga, prinditava poolega pealpool. Vajuta ümbrikute kassetti asetamisel ümbrikute hoidja paremale küljele, et ümbrikud lukustusid oma kohale.
Kontrolli, et ümbrikupaki kõrgus ei ületaks paberipiirangu tähist ().

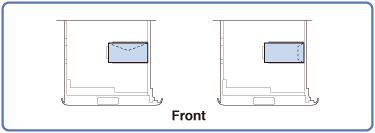

Veendu, et klapid oleksid seatud allnäidatud viisil.

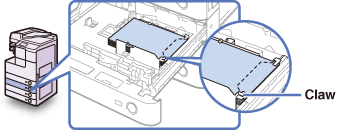

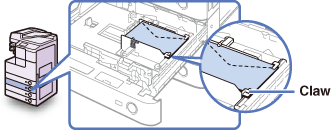

Joonda ümbrikute esiservad ning kontrolli, et pakk jääks klambri alla.
TÄHTIS
Rullis või kaardunud ümbrikud tuleb enne kasutamist sirgeks painutada.
Maksimaalne ümbrikupaki kõrgus (kogus), mis kassetti saab asetada, on umbes 30 mm. 30 mm on umbes 50 ümbrikku. (See number võib olla ka erinev, sõltuvalt ümbrikute tüübist ja töökeskkonna tingimustest.)
4
Lükka ettevaatlikult paberikassett tagasi seadmesse kuni see klõpsatusega lukustub.
Kui lükkad kasseti seadmesse tagasi, siis ole ettevaatlik, et mitte näppe vahele jätta.
TÄHTIS
Ära aseta kunagi paberit ega muid esemeid ümbrikute kõrvale kasseti vabasse osasse. Nii võib tekkida paberiummistus.
MÄRKUS
Liiga väike ümbrikute kogus kassetis võib peatada ümbrikute söötmise. Kui nii juhtub, siis lisa rohkem ümbrikke.

Eri tüüpi ümbrikute laadimine

Kui soovid laadida paberikassetti 2 eri tüüpi ümbrikke, siis reguleeri alltoodud juhiseid järgides ümbrikusöödusõlme.
1
Vali uuele ümbrikutüübile vastavad ümbrikukasseti määrangud.
Abi saamiseks vt. Ümbriku tüübi määramine paberikassetis 2.
TÄHTIS
Määra seadmes ümbrikukasseti määrangud korrektselt vastavalt laaditud ümbrikutele. Vastasel juhul võib esineda paberiummistusi, määrdunud väljaprinte või seadme sisemuse määrdumist.
2
Ava paberikassett 2.
Lisateabe saamiseks vt. punktide 1 ja 2 juhiseid lõigus Ümbrikute asetamine.
3
Võta kinni paberikasseti vasakust ja paremast servast ning tõmba ja tõsta kassett seadmest välja.
4
Eemalda kõik laaditud ümbrikud.
5

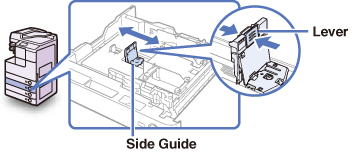

Vajuta küljesuunaja hoob kokku. Ära lase hooba lahti ja lükka küljesuunaja vasakule või paremale soovitud ümbrikuformaadi tähise juurde.
6

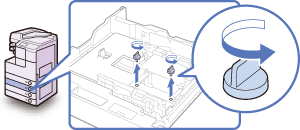

Keera ümbrikusöödusõlme eesmine laiusesuunaja lahti.
7
Vajuta ümbrike hoidja alla ja joonda eesmine laiusesuunaja soovitud ümbrikutüübi tähisega.
8

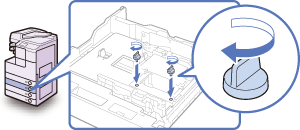

Keera eesmine laiusesuunaja kinni.
9
Liiguta ümbrikusöödusõlme tagumist laiusesuunajat samal viisil kui eesmist suunajat.
Lisateavet saad punktidest 6 kuni 8.
10
Aseta kassetti 10 ümbrikut korraga, prinditava poolega pealpool. Vajuta ümbrikute kassetti asetamisel ümbrikute hoidja paremale küljele, et ümbrikud lukustusid oma kohale.
Kontrolli, et ümbrikupaki kõrgus ei ületaks paberipiirangu tähist ().
Veendu, et klapid oleksid seatud allnäidatud viisil.
Joonda ümbrikute esiservad ning kontrolli, et pakk jääks klambri alla.
TÄHTIS
Rullis või kaardunud ümbrikud tuleb enne kasutamist sirgeks painutada.
Maksimaalne ümbrikupaki kõrgus (kogus), mis kassetti saab asetada, on umbes 30 mm. 30 mm on umbes 50 ümbrikku. (See number võib olla ka erinev, sõltuvalt ümbrikute tüübist ja töökeskkonna tingimustest.)
11
Kasuta ümbriku tüübi valimiseks formaadilülitit.
Kui soovid laadida [ÜMBR.1] määranguga valitud ümbrikke:
1
nihuta formaadilüliti asendisse ‘1’.
Kui soovid laadida [ÜMBR.2] määranguga valitud ümbrikke:
1
nihuta formaadilüliti asendisse ‘2’.
TÄHTIS
Määra seadmes ümbrikukasseti määrangud korrektselt vastavalt laaditud ümbrikutele. Vastasel juhul võib esineda paberiummistusi, määrdunud väljaprinte või seadme sisemuse määrdumist.
12
Vali formaadiplaadiga ümbrikutüüp, mille asetasid kassetti.
Lisateabe saamiseks vt. punkti 5 juhiseid lõigus Paberikasseti seadistamine vastavaks eri formaadis paberile.
13
Lükka ettevaatlikult paberikassett tagasi seadmesse kuni see klõpsatusega lukustub.
Kui lükkad kasseti seadmesse tagasi, siis ole ettevaatlik, et mitte näppe vahele jätta.
TÄHTIS
Ära aseta kunagi paberit ega muid esemeid ümbrikute kõrvale kasseti vabasse osasse. Nii võib tekkida paberiummistus.
MÄRKUS
Liiga väike ümbrikute kogus kassetis võib peatada ümbrikute söötmise. Kui nii juhtub, siis lisa rohkem ümbrikke.
