Paberiummistuste likvideerimine
Kui paber on ummistunud seadmes, siis kuvatakse puuteekraanil alltoodud teade. See teade näitab ummistuse asukohta ning aitab ummistust likvideerida.
/L06001.gif)
|
|
|
Mõned seadmesisesed piirkonnad on kõrgepinge all või kuumenevad kõrge temperatuurini. Ärge laske ummistunud paberi eemaldamisel või seadme sisemuse ülevaatamisel kaelakettidel, käevõrudel või muudel metallesemetel kokku puutuda seadme siseosadega, sest see võib põhjustada põletusi või elektrilöögi.
|
 |
|
Ummistunud paberi eemaldamisel seadmest ole ettevaatlik, et teravad paberiservad sulle kätte ei lõikaks.
Ole seadmest ummistunud paberi eemaldamisel ettevaatlik, et seadme seesmiste osadega endale mitte viga teha. Kui paberit ei õnnestu eemaldada, siis võta ühendust kohaliku Canoni hooldusesindusega.
Kui eemaldad seadme seest ummistunud paberit, siis ole ettevaatlik, et paberil olev kinnitamata tooneripulber ei määriks su käsi ega riideid. Kui siiski oled end määrinud, pese kohe tooneripulber maha külma veega. Sooja veega pesemine kinnitab tooneripulbri ning teeb tooneriplekkide eemaldamise praktiliselt võimatuks.
Ole ummistunud paberi seadmest eemaldamisel ettevaatlik, et vältida paberil oleva tooneripulbri lendumist ning silma või suhu sattumist. Kui tooneripulbrit siiski silma või suhu satub, pese see kohe külma veega välja ning konsulteeri arstiga.
Kasutamise ajal võib seadme kinnitussõlm ja selle ümbrus kuumeneda. Ära puuduta ummistunud paberi eemaldamisel või seadme sisemuse ülevaatamisel kinnitussõlme ning selle ümbrust, kuna see võib põhjustada põletusi või elektrilööke.
Pärast kõikide ummistuste likvideerimist eemalda käed kohe seadme sisemusest. Isegi siis, kui seade ei tööta hetkel, võivad käed, juuksed või riideosad jääda rullide vahele kinni, kui seade alustab järsku printimist.
|
|
TÄHTIS
|
|
Kui oled likvideerinud kõik ummistused, siis sea kõik hoovad ja kaaned tagasi algasendisse. Pärast kõikide ummistunud lehtede eemaldamist printimine jätkub.
|
|
MÄRKUS
|
|
Kui kõik paberiummistused on likvideeritud, arvutab seade automaatselt tehtavate koopiate või väljaprintide koguse ümber. Koopiate või väljaprintide arvu ei pea uuesti sisestama, isegi kui teed mitu pakki.
|
Paberiummistuste tuvastamine
Kui paber ummistub seadme sisse, siis tuvastab seade ummistunud paberi asukoha ning kuvab seda ekraanil. Ummistuse ligikaudsed asukohad on tähistatud ekraanil punktidega seadme kujutisel. Kontrolli kõik puuteekraanil tähistatud ummistuse asukohad üle ning vaata vastavaid juhendi lehekülgi ummistuse likvideerimiseks.
|
TÄHTIS
|
|
Ära lülita enne paberiummistuse likvideerimist seadet VÄLJA. Kui seade lülitada ummistuse ajal VÄLJA, siis ei pruugi seade sisselülitamisel tuvastada ummistuse asukohta.
|
|
MÄRKUS
|
|
Ummistunud paber ei pruugi tegelikult olla tähistatud asukohas. Sellisel juhul kontrolli teisi kohti ning seejärel sule kõik avatud kaaned.
|
|
Seade, millega on ühendatud lisavarustusse kuuluv seesmine viimistleja B1 ja seesmise viimistleja lisaalus B1:
|
Seade, millega on ühendatud lisavarustusse kuuluv seesmine 2-suunaline alus G1:
|
/Jam_Location_A.gif) |
/Jam_Location_B.gif) |
|
Nr.
|
Ummistuse koht
|
Leheküljed
|
|
1
|
Viimistleja
|
|
|
2
|
Originaalisöötur
|
|
|
3
|
Paberiväljastussõlm
|
|
|
4
|
Kinnitussõlm (ülemine osa)
|
|
|
5
|
Kinnitussõlm (alumine osa)
Parempoolse kaane taga
Käsisöödualus
|
|
|
6
|
Paberikassett 1
|
|
|
7
|
Paberikassett 2
|
|
|
8
|
Paberikassett 3
|
|
|
9
|
Paberikassett 4
|
Kinnitussõlm
Kui paber on ummistunud kinnitussõlme, siis eemalda ummistunud paber järgides alltoodud juhiseid.
/L06002.gif)
|
|
|
Kinnitussõlm ja selle ümbruses olevad osad võivad olla väga kuumad. Ummistunud paberi eemaldamisel ole eriti ettevaatlik, et sa ei puudutaks siin mitte ühtegi osa, peale ummistunud paberi ja ülemise kaane.
|
1
Vajuta seadme parempoolse kaane avamiseks sellel olevale nupule.
/T084_01_SHARED.gif)
2
Eemalda kõik paberilehed, mis ulatuvad välja kinnitussõlme alumisest osast.
/T087_00.gif)
3
Tõmba kinnitussõlme ülemist kaant selle naastust allapoole ja eemalda kõik ummistunud lehed.
/T086_00.gif)
|
|
|
Kinnitussõlm ja selle ümbruses olevad osad võivad olla väga kuumad. Ummistunud paberi eemaldamisel ole eriti ettevaatlik, et sa ei puudutaks siin mitte ühtegi osa, peale ummistunud paberi ja ülemise kaane.
|
4
Aseta käsi põhiseadme parempoolse kaane juures oleva käesümboli (
) juurde ning sule ettevaatlikult parempoolne kaas, kuni see klõpsatab oma kohale (suletud asendis).
) juurde ning sule ettevaatlikult parempoolne kaas, kuni see klõpsatab oma kohale (suletud asendis)./T088_00_SHARED.gif)
|
|
|
Kaane sulgemisel ole ettevaatlik, et näppe mitte vahele jätta.
|
|
TÄHTIS
|
|
Kui oled likvideerinud kõik ummistused, siis sea kõik hoovad ja kaaned tagasi algasendisse. Pärast kõikide ummistunud lehtede eemaldamist printimine jätkub.
|
Parempoolse kaane taga
Kui paber on ummistunud seadme parempoolse kaane taha, siis eemalda ummistunud paber järgides alltoodud juhiseid.
/L06003.gif)
|
MÄRKUS
|
|
2-suunaline sõlm B1 kuulub mudeli imageRUNNER 2525/2520 lisavarustuse hulka.
|
1
Vajuta seadme parempoolse kaane avamiseks sellel olevale nupule.
2
Eemalda kõik ummistunud lehed.
/T090_00.gif)
3
Eemalda kõik ummistunud lehed.
/T089_00.gif)
4
Aseta käsi põhiseadme parempoolse kaane juures oleva käesümboli () juurde ning sule ettevaatlikult parempoolne kaas, kuni see klõpsatab oma kohale (suletud asendis).
) juurde ning sule ettevaatlikult parempoolne kaas, kuni see klõpsatab oma kohale (suletud asendis).|
|
|
Kaane sulgemisel ole ettevaatlik, et näppe mitte vahele jätta.
|
|
TÄHTIS
|
|
Kui oled likvideerinud kõik ummistused, siis sea kõik hoovad ja kaaned tagasi algasendisse. Pärast kõikide ummistunud lehtede eemaldamist printimine jätkub.
|
Käsisöödualus
Kui paberiummistus tekib käsisöödualusel, siis järgi selle likvideerimiseks alltoodud juhiseid.
/L06004.gif)
1
Eemalda käsisöödualuselt kõik lehed, mis ei ole ummistunud.
/T091_00.gif)
2
Eemalda kõik ummistunud lehed.
Ära ürita paberit jõuga välja tõmmata. See võib seadet vigastada. Kui paberi väljatõmbamine on raskendatud, siis eemalda see seestpoolt. (Parempoolse kaane taga)
/T092_00.gif)
|
TÄHTIS
|
|
Kui oled likvideerinud kõik ummistused, siis sea kõik hoovad ja kaaned tagasi algasendisse. Pärast kõikide ummistunud lehtede eemaldamist printimine jätkub.
|
Paberikassetid 1 ja 2
Kui paber on ummistunud paberikassetti 1 või 2, siis järgi alltoodud juhiseid ning likvideeri ummistus.
/L06004_1.gif)
|
TÄHTIS
|
|
Alltoodud toimingud eeldavad, et seade on varustatud nelja paberikassetiga. Kuvatavate paberikassettide hulk sõltub seadme konfiguratsioonist (ühendatud lisavarustusest).
|
1
Vajuta seadme parempoolse kaane avamiseks sellel olevale nupule.
2
Eemalda kõik ummistunud lehed.
/T094_00.gif)
3

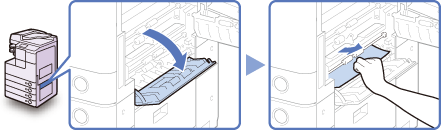

Ava paberikasseti parempoolne kaas ja kontrolli ummistust.
/T095_00.gif)
4

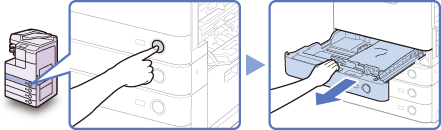

Vajuta paberikasseti 1 avamisnupule ning tõmba kassett kuni peatumiseni välja.
/T097_00.gif)
5
Eemalda kõik ummistunud lehed.
/T099_00.gif)
6
Lükka ettevaatlikult paberikassett tagasi seadmesse kuni see klõpsatusega lukustub.
/T100_00.gif)
|
|
|
Kui lükkad kasseti seadmesse tagasi, siis ole ettevaatlik, et mitte näppe vahele jätta.
|
7

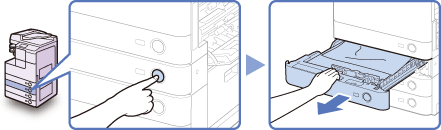

Vajuta paberikasseti 2 avamisnupule ning tõmba kassett kuni peatumiseni välja.
/T104_00.gif)
8
Eemalda kõik ummistunud lehed.
/T106_00.gif)
9
Lükka ettevaatlikult paberikassett tagasi seadmesse kuni see klõpsatusega lukustub.
/T107_00.gif)
|
|
|
Kui lükkad kasseti seadmesse tagasi, siis ole ettevaatlik, et mitte näppe vahele jätta.
|
10
Sule paberikasseti parempoolne kaas.
/T101_00.gif)
|
|
|
Kaane sulgemisel ole ettevaatlik, et näppe mitte vahele jätta.
|
11
Aseta käsi põhiseadme parempoolse kaane juures oleva käesümboli () juurde ning sule ettevaatlikult parempoolne kaas, kuni see klõpsatab oma kohale (suletud asendis).
) juurde ning sule ettevaatlikult parempoolne kaas, kuni see klõpsatab oma kohale (suletud asendis).|
|
|
Kaane sulgemisel ole ettevaatlik, et näppe mitte vahele jätta.
|
|
TÄHTIS
|
|
Kui oled likvideerinud kõik ummistused, siis sea kõik hoovad ja kaaned tagasi algasendisse. Pärast kõikide ummistunud lehtede eemaldamist printimine jätkub.
|
Paberikassetid 3 ja 4
Kui paber on ummistunud paberikassetti 3 või 4, siis järgi alltoodud juhiseid ning likvideeri ummistus.
/L06005.gif)
|
TÄHTIS
|
|
Alltoodud toimingud eeldavad, et seade on varustatud nelja paberikassetiga. Kuvatavate paberikassettide hulk sõltub seadme konfiguratsioonist (ühendatud lisavarustusest).
|
1
Vajuta seadme parempoolse kaane avamiseks sellel olevale nupule.
2

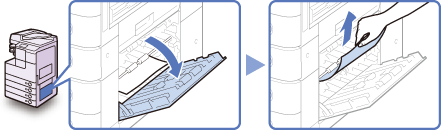

Ava kassettsöödusõlme parempoolne kaas ning eemalda ummistunud paberilehed.
/T109_00.gif)
3

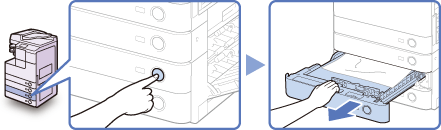

Vajuta paberikasseti 3 või 4 avamisnupule ning tõmba kassett kuni peatumiseni välja.
/T111_00.gif)
4
Eemalda kõik ummistunud lehed.
/T113_00.gif)
5
Lükka ettevaatlikult paberikassett tagasi seadmesse kuni see klõpsatusega lukustub.
/T114_00.gif)
|
|
|
Kui lükkad kasseti seadmesse tagasi, siis ole ettevaatlik, et mitte näppe vahele jätta.
|
6
Sule kassettsöödusõlme parempoolne kaas.
/T115_00.gif)
|
|
|
Kaane sulgemisel ole ettevaatlik, et näppe mitte vahele jätta.
|
7
Aseta käsi põhiseadme parempoolse kaane juures oleva käesümboli () juurde ning sule ettevaatlikult parempoolne kaas, kuni see klõpsatab oma kohale (suletud asendis).
) juurde ning sule ettevaatlikult parempoolne kaas, kuni see klõpsatab oma kohale (suletud asendis).|
|
|
Kaane sulgemisel ole ettevaatlik, et näppe mitte vahele jätta.
|
|
TÄHTIS
|
|
Kui oled likvideerinud kõik ummistused, siis sea kõik hoovad ja kaaned tagasi algasendisse. Pärast kõikide ummistunud lehtede eemaldamist printimine jätkub.
|
Originaalisöötur
Kui paber on ummistunud originaalisööturis, siis eemalda ummistunud paber järgides alltoodud juhiseid.
/L06006.gif)
|
TÄHTIS
|
|
Originaalisöötur (DADF-AB1) kuulub mudeli imageRUNNER 2525/2520 lisavarustuse hulka.
|
1
Ava sööturi kaas.
/T066_00_SHARED.gif)
2
Hoia eesmisest naastust kinni ja ava seesmine kaas.
/T117_01.gif)
3

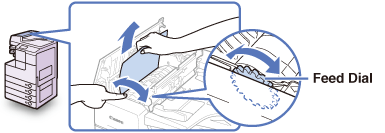

Pööra sööduketast ning eemalda ummistunud originaalid.
Ära tõmba originaali jõuga, sest see võib rebeneda.
/T118_00.gif)
4

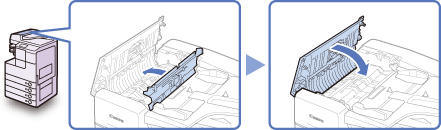

Sule ettevaatlikult seesmine kaas ning seejärel originaalisööturi kaas.
/T071_01_SHARED.gif)
|
|
|
Kaante sulgemisel ole ettevaatlik, et näpud ei jääks vahele.
|
5

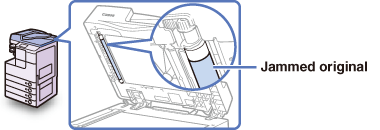

Tõsta originaalisöötur üles ja kontrolli, kas selle alla on jäänud ummistunud originaale.
Kui leiad originaalisööturist ummistunud originaale, siis korda toiminguid alates punktist 1. Ära tõmba originaali jõuga, sest see võib rebeneda.
/T119_00.gif)
6
Sule originaalisöötur.
/T076_00_SHARED.gif)
|
|
|
Originaalisööturi sulgemisel ole ettevaatlik, et näppe mitte vahele jätta.
Ole originaalisööturi sulgemisel ettevaatlik, sest läbi skaneerimisklaasi paistev valgus võib olla väga ere ning pimestada silmi.
|
|
TÄHTIS
|
|
Kui oled likvideerinud kõik ummistused, siis sea kõik hoovad ja kaaned tagasi algasendisse. Pärast kõikide ummistunud lehtede eemaldamist printimine jätkub.
|
Paberiväljastussõlm
Kui paber on ummistunud väljastussõlme, siis eemalda ummistunud paber järgides alltoodud juhiseid.
/L06008.gif)
1
Eemalda kõik ummistunud lehed, mis paistavad väljastusaluselt välja.
/T124_00.gif)
|
TÄHTIS
|
|
Ära ürita paberit jõuga välja tõmmata. See võib seadet vigastada.
|
2
Vajuta seadme parempoolse kaane avamiseks sellel olevale nupule.
/T084_03.gif)
3
Eemalda kõik ummistunud lehed.
/T122_01.gif)
4
Aseta käsi põhiseadme parempoolse kaane juures oleva käesümboli () juurde ning sule ettevaatlikult parempoolne kaas, kuni see klõpsatab oma kohale (suletud asendis).
) juurde ning sule ettevaatlikult parempoolne kaas, kuni see klõpsatab oma kohale (suletud asendis)./T088_01.gif)
|
|
|
Kaane sulgemisel ole ettevaatlik, et näppe mitte vahele jätta.
|
|
TÄHTIS
|
|
Kui oled likvideerinud kõik ummistused, siis sea kõik hoovad ja kaaned tagasi algasendisse. Pärast kõikide ummistunud lehtede eemaldamist printimine jätkub.
|
Seesmine viimistleja B1 (lisavarustus)
Kui paber on ummistunud lisavarustusse kuuluvas viimistlejas, siis eemalda ummistunud paber järgides alltoodud juhiseid.
/L06007.gif)
1
Eemalda kõik ummistunud lehed, mis paistavad väljastusaluselt välja.
/T125_00.gif)
|
TÄHTIS
|
|
Ära ürita paberit jõuga välja tõmmata. See võib seadet vigastada.
|
2

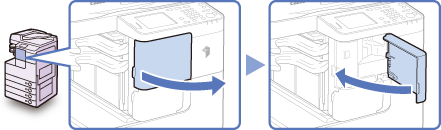

Ava viimistleja esikaas ning seejärel sule see.
/T120_00.gif)
|
|
|
Kaane sulgemisel ole ettevaatlik, et näppe mitte vahele jätta.
|
3
Vajuta seadme parempoolse kaane avamiseks sellel olevale nupule.
4
Tõmba paberiväljastussõlm välja.
/T121_00.gif)
5
Eemalda kõik ummistunud lehed.
/T122_10.gif)
Kui paber on ummistunud kaugele sisse, siis hoia seesmist suunajat all ja eemalda ummistunud paber.
/T122_00.gif)
6
Lükka paberiväljastussõlm oma kohale tagasi.
/T123_00.gif)
7
Aseta käsi põhiseadme parempoolse kaane juures oleva käesümboli () juurde ning sule ettevaatlikult parempoolne kaas, kuni see klõpsatab oma kohale (suletud asendis).
) juurde ning sule ettevaatlikult parempoolne kaas, kuni see klõpsatab oma kohale (suletud asendis).|
|
|
Kaane sulgemisel ole ettevaatlik, et näppe mitte vahele jätta.
|
|
TÄHTIS
|
|
Kui oled likvideerinud kõik ummistused, siis sea kõik hoovad ja kaaned tagasi algasendisse. Pärast kõikide ummistunud lehtede eemaldamist printimine jätkub.
|
