Paperitukosten poistaminen

Jos laitteen sisällä on paperitukos, kosketusnäyttöön avautuu alla olevan kaltainen ikkuna. Käytä tätä ikkunaa kun paikallistat ja poistat paperitukoksen.
Laitteen sisäosissa on alueita, joissa on hyvin korkea jännite. Kun poistat paperitukoksia tai tarkistat laitteen sisäosia, vältä käyttämästä kaulariipuksia tai muita metallisia koruja/esineitä, sillä ne saattavat aiheuttaa palovammoja tai sähköiskun.
Kun poistat juuttununeita alkuperäisiä tai paperia, varo että et saa haavoja alkuperäisten tai paperin reunoista.
Kun poistat laitteen sisään juuttunutta paperia, varo että et saa haavoja käsiisi tai loukkaa itseäsi laitteen sisäpuolisiin osiin. Jos et pysty poistamaan paperia, ota yhteys paikalliseen valtuutettuun Canon-jälleenmyyjään.
Kun poistat laitteen sisältä juuttunutta paperia tai vaihdat värikasettia, varo ettei väriaine tahraa käsiäsi tai vaatteitasi. Jos ne likaantuvat, pese ne heti kylmällä vedellä. Jos peset kuumalla vedellä, väriaine kiinnittyy ja tahrojen poistaminen vaikeutuu.
Kun irrotat laitteen sisään juuttunutta kopiopaperia, varo, ettei paperista varise väriainetta silmiisi tai suuhusi. Jos väriainetta joutuu silmiisi tai suuhusi, pese ne välittömästi kylmällä vedellä ja ota heti yhteys lääkäriin.
Kiinnitysyksikkö ja sen ympäristö saattavat kuumentua käytön aikana. Kun poistat juuttunutta paperia tai tarkastat laitteen sisäosia, älä kosketa kiinnitysyksikköä tai sen ympäristöä, sillä seurauksena voi olla palovammoja tai sähköisku.
Kun olet poistanut kaikki paperitukokset, ota kätesi heti pois laitteen sisältä. Vaikka laite ei ole toiminnassa, kätesi, hiuksesi, vaatteesi tms. saattaa tarttua syöttörulliin, josta seurauksena on loukkaantumisvaara tai laitevaurio mikäli laite alkaa yllättäen tulostaa.
TÄRKEÄÄ
Kun olet poistanut kaikki paperitukokset, muista palauttaa kaikki vivut ja kannet niiden alkuperäisiin asentoihin. Tulostus jatkuu kun olet poistanut kaikki paperitukokset.
HUOMAUTUS
Kun kaikki paperitukokset on poistettu, laite laskee automaattisesti uudelleen tehtävien kopioiden tai tulosteiden määrän. Kopio- tai tulostemäärän syöttäminen uudelleen ei ole tarpeen, vaikka olisit tulostamassa useita sarjoja.

Paperitukosten paikallistaminen

Kun paperi on juuttunut laitteen sisään, laite tunnistaa juuttuneen paperin ja näyttää mistä löydät sen. Paperitukosten likimääräiset paikat ilmaistaan pisteillä laitteen kuvassa. Tarkista kaikki mahdolliset kosketusnäytön osoittamat tukoskohdat ja katso vastaavilta sivuilta ohjeet juuttuneen paperin poistamiseksi.
TÄRKEÄÄ
Älä katkaise laitteen virtaa ennen kuin olet poistanut kaikki paperitukokset. Jos virta katkaistaan kun laitteen sisällä on juuttunutta paperia, laite ei pysty paikallistamaan paperitukosta sen jälkeen kun virta kytketään uudelleen.
HUOMAUTUS
Kaikissa osoitetuissa paikoissa ei ehkä ole paperitukosta. Jos näin käy, tarkista muut osoitetut kohdat ja sulje sen jälkeen kaikki avoimet kannet.
Laite johon on asennettu lisävarusteena saatava Inner Finisher-B1 ja Inner Finisher Additional Tray-B1:
Laite johon on asennettu lisävarusteena saatava Inner 2 Way Tray-G1:
Nro
Tukoksen sijainti
Sivut
1
Viimeistelijä
Inner Finisher-B1 (Lisävaruste)
2
Syöttölaite
Syöttölaite
3
Paperin luovutusyksikkö
Paperin luovutusyksikkö
4
Kiinnitysyksikkö (Ylempi puoli)
Kiinnitysyksikkö
5
Kiinnitysyksikkö (Alempi puoli)
Oikean oven sisällä
Ohisyöttö
Kiinnitysyksikkö
Oikean oven sisällä
Ohisyöttö
6
Paperikasetti 1
Paperikasetit 1 ja 2
7
Paperikasetti 2
8
Paperi- lähde 3
Paperikasetit 3 ja 4
9
Paperi- lähde 4

Kiinnitysyksikkö

Jos paperitukos on kiinnitysyksikössä, poista juuttuneet paperit alla olevan ohjeen mukaisesti.
Kiinnitysyksikkö ja sen ympäristö saattavat olla hyvin kuumia. Kun poistat juuttunutta paperia, älä kosketa tällä alueella mitään muuta kuin juuttunutta paperia tai yläkantta.
1

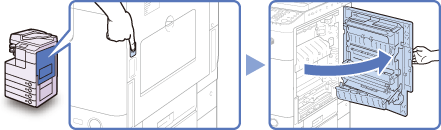

Paina pääyksikön oikean oven painiketta ja avaa oikea ovi.
2
Poista kaikki juuttunut kiinnitysyksikön alaosasta esiintyöntyvä paperi.
3
Vedä kiinnitysyksikön ylempi ovi auki siinä olevasta ulokkeesta ja poista kaikki juuttunut paperi.
Kiinnitysyksikkö ja sen ympäristö saattavat olla hyvin kuumia. Kun poistat juuttunutta paperia, älä kosketa tällä alueella mitään muuta kuin juuttunutta paperia tai yläkantta.
4
Aseta kätesi käsisymbolin () osoittamaan kohtaan pääyksikön oikeassa ovessa ja työnnä oikeaa ovea varovasti kunnes se lukittuu naksahtaen.
Kun suljet kantta, varo jättämästä sormiasi väliin välttääksesi loukkaantumisvaaran.
TÄRKEÄÄ
Kun olet poistanut kaikki paperitukokset, muista palauttaa kaikki vivut ja kannet niiden alkuperäisiin asentoihin. Tulostus jatkuu kun olet poistanut kaikki paperitukokset.

Oikean oven sisällä

Jos laitteen oikean kannen takana on paperitukos, poista juuttunut paperi kuten alla on kuvattu.
HUOMAUTUS
2 Way Unit-B1 (Lisävaruste malleissa imageRUNNER 2525/2520).
1
Paina pääyksikön oikean oven painiketta ja avaa oikea ovi.
2
Poista juuttuneet paperit.
3
Poista juuttuneet paperit.
4
Aseta kätesi käsisymbolin () osoittamaan kohtaan pääyksikön oikeassa ovessa ja työnnä oikeaa ovea varovasti kunnes se lukittuu naksahtaen.
Kun suljet kantta, varo jättämästä sormiasi väliin välttääksesi loukkaantumisvaaran.
TÄRKEÄÄ
Kun olet poistanut kaikki paperitukokset, muista palauttaa kaikki vivut ja kannet niiden alkuperäisiin asentoihin. Tulostus jatkuu kun olet poistanut kaikki paperitukokset.

Ohisyöttö

Jos paperitukos on ohisyötössä, poista paperi noudattaen alla olevaa ohjetta.
1
Poista ohisyötöstä kaikki paperi joka ei ole juuttunut.
2
Poista juuttuneet paperit.
Älä vedä juuttunutta paperia väkisin ulos. Se voi vahingoittaa laitetta. Jos juuttuneen paperin ulosvetäminen on vaikeaa, poista se sisäpuolelta. (Oikean oven sisällä)
TÄRKEÄÄ
Kun olet poistanut kaikki paperitukokset, muista palauttaa kaikki vivut ja kannet niiden alkuperäisiin asentoihin. Tulostus jatkuu kun olet poistanut kaikki paperitukokset.

Paperikasetit 1 ja 2

Jos paperitukos on Paperikaseteissa 1 ja 2, poista juuttuneet paperit alla olevan ohjeen mukaisesti.
TÄRKEÄÄ
Tässä ohjeessa oletetaan että laite on varustettu neljällä paperikasetilla. Käytettävissä olevien paperikasettien määrä saattaa vaihdella riippuen laitteen kokoonpanosta.
1
Paina pääyksikön oikean oven painiketta ja avaa oikea ovi.
2
Poista juuttuneet paperit.
3

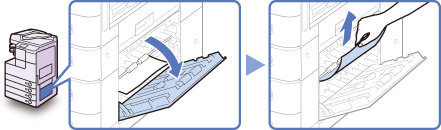

Avaa paperikasetin oikea kansi ja poista kaikki juuttunut paperi.
4

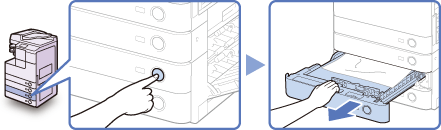

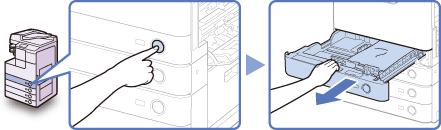

Paina Paperikasetin 1 painiketta, ja vedä kasettia ulospäin kunnes se pysähtyy.
5
Poista juuttuneet paperit.
6
Työnnä paperikasetti varovasti takaisin laitteeseen kunnes se naksahtaa paikalleen.
Varo jättämästä sormiasi paperikasetin ja laitteen rungon väliin työntäessäsi kasettia takaisin paikalleen.
7
Paina Paperikasetin 2 painiketta, ja vedä kasettia ulospäin kunnes se pysähtyy.
8
Poista juuttuneet paperit.
9
Työnnä paperikasetti varovasti takaisin laitteeseen kunnes se naksahtaa paikalleen.
Varo jättämästä sormiasi paperikasetin ja laitteen rungon väliin työntäessäsi kasettia takaisin paikalleen.
10
Sulje paperikasetin oikea ovi.
Kun suljet kantta, varo jättämästä sormiasi väliin välttääksesi loukkaantumisvaaran.
11
Aseta kätesi käsisymbolin () osoittamaan kohtaan pääyksikön oikeassa ovessa ja työnnä oikeaa ovea varovasti kunnes se lukittuu naksahtaen.
Kun suljet kantta, varo jättämästä sormiasi väliin välttääksesi loukkaantumisvaaran.
TÄRKEÄÄ
Kun olet poistanut kaikki paperitukokset, muista palauttaa kaikki vivut ja kannet niiden alkuperäisiin asentoihin. Tulostus jatkuu kun olet poistanut kaikki paperitukokset.

Paperikasetit 3 ja 4

Jos paperitukos on Paperikaseteissa 3 ja 4, poista juuttunut paperi alla kuvatulla tavalla.
TÄRKEÄÄ
Tässä ohjeessa oletetaan että laite on varustettu neljällä paperikasetilla. Käytettävissä olevien paperikasettien määrä saattaa vaihdella riippuen laitteen kokoonpanosta.
1
Paina pääyksikön oikean oven painiketta ja avaa oikea ovi.
2

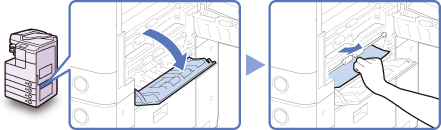

Avaa kasettisyöttöyksikön oikea kansi ja poista kaikki juuttunut paperi.
3

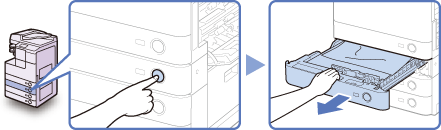

Paina Paperikasetin 3 tai 4 painiketta ja vedä kasettia ulos kunnes se pysähtyy.
4
Poista juuttuneet paperit.
5
Työnnä paperikasetti varovasti takaisin laitteeseen kunnes se naksahtaa paikalleen.
Varo jättämästä sormiasi paperikasetin ja laitteen rungon väliin työntäessäsi kasettia takaisin paikalleen.
6
Sulje kasettisyöttöyksikön oikea ovi.
Kun suljet kantta, varo jättämästä sormiasi väliin välttääksesi loukkaantumisvaaran.
7
Aseta kätesi käsisymbolin () osoittamaan kohtaan pääyksikön oikeassa ovessa ja työnnä oikeaa ovea varovasti kunnes se lukittuu naksahtaen.
Kun suljet kantta, varo jättämästä sormiasi väliin välttääksesi loukkaantumisvaaran.
TÄRKEÄÄ
Kun olet poistanut kaikki paperitukokset, muista palauttaa kaikki vivut ja kannet niiden alkuperäisiin asentoihin. Tulostus jatkuu kun olet poistanut kaikki paperitukokset.

Syöttölaite

Jos paperitukos on syöttölaitteessa, poista juuttuneet paperit alla olevan ohjeen mukaisesti.
TÄRKEÄÄ
Feeder (DADF-AB1) on lisävaruste malliin imageRUNNER 2525/2520.
1
Avaa syöttölaitteen kansi.
2

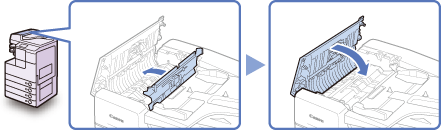

Avaa sisempi kansi pitäen kiinni etummaisesta ulokkeesta.
3

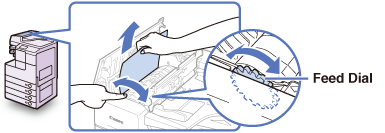

Kierrä syöttöratasta ja poista juuttuneet alkuperäiset.
Älä vedä alkuperäistä väkisin, sillä se voi revetä.
4
Sulje sisempi kansi ja sen jälkeen syöttölaitteen kansi.
Kun suljet kantta, varo jättämästä sormiasi väliin, sillä se voi aiheuttaa loukkaantumisvaaran.
5

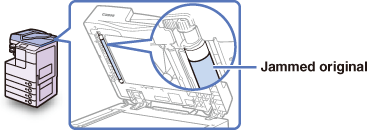

Nosta syöttölaite ylös ja tarkista mahdolliset sisään jääneet alkuperäiset.
Jos löydät syöttölaitteeseen jääneitä alkuperäisiä, toista toimenpiteet alkaen vaiheesta 1. Älä vedä alkuperäistä väkisin, sillä se voi revetä.
6
Sulje syöttölaite.
Kun suljet syöttölaitetta, varo jättämästä sormiasi väliin, sillä se voi aiheuttaa loukkaantumisvaaran.
Ota huomioon, että valotuslasilta tuleva valo saattaa olla hyvin kirkas kun suljet syöttölaitteen.
TÄRKEÄÄ
Kun olet poistanut kaikki paperitukokset, muista palauttaa kaikki vivut ja kannet niiden alkuperäisiin asentoihin. Tulostus jatkuu kun olet poistanut kaikki paperitukokset.

Paperin luovutusyksikkö

Jos paperin luovutusyksikössä on paperitukos, poista juuttunut paperi kuten alla on kuvattu.
1
Poista kaikki luovutustasolta esiintyöntyvä juuttunut paperi.
TÄRKEÄÄ
Älä vedä juuttunutta paperia väkisin ulos. Se voi vahingoittaa laitetta.
2
Paina pääyksikön oikean oven painiketta ja avaa oikea ovi.
3
Poista juuttuneet paperit.
4
Aseta kätesi käsisymbolin () osoittamaan kohtaan pääyksikön oikeassa ovessa ja työnnä oikeaa ovea varovasti kunnes se lukittuu naksahtaen.
Kun suljet kantta, varo jättämästä sormiasi väliin välttääksesi loukkaantumisvaaran.
TÄRKEÄÄ
Kun olet poistanut kaikki paperitukokset, muista palauttaa kaikki vivut ja kannet niiden alkuperäisiin asentoihin. Tulostus jatkuu kun olet poistanut kaikki paperitukokset.

Inner Finisher-B1 (Lisävaruste)

Jos lisävarusteena saatavassa viimeistelijässä on paperitukos, poista juuttunut paperi kuten alla on kuvattu.
1
Poista kaikki luovutustasolta esiintyöntyvä juuttunut paperi.
TÄRKEÄÄ
Älä vedä juuttunutta paperia väkisin ulos. Se voi vahingoittaa laitetta.
2

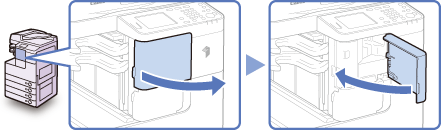

Avaa viimeistelijän etukansi ja sulje se.
Kun suljet kantta, varo jättämästä sormiasi väliin välttääksesi loukkaantumisvaaran.
3
Paina pääyksikön oikean oven painiketta ja avaa oikea ovi.
4
Vedä paperin luovutusyksikkö ulos.
5
Poista juuttuneet paperit.
Jos paperia on syvällä sisällä, pidä kiinni sisemmästä ohjaimesta ja poista juuttunut paperi.
6
Palauta paperin luovutusyksikkö alkuperäiseen asentoonsa.
7
Aseta kätesi käsisymbolin () osoittamaan kohtaan pääyksikön oikeassa ovessa ja työnnä oikeaa ovea varovasti kunnes se lukittuu naksahtaen.
Kun suljet kantta, varo jättämästä sormiasi väliin välttääksesi loukkaantumisvaaran.
TÄRKEÄÄ
Kun olet poistanut kaikki paperitukokset, muista palauttaa kaikki vivut ja kannet niiden alkuperäisiin asentoihin. Tulostus jatkuu kun olet poistanut kaikki paperitukokset.
