Részegységek és azok funkciói

Ez a szakasz leírja az alapkészülék külsején és belsejében található összes rész, valamint a kezelőpanel elnevezéseit és funkcióit. Az illusztrációk kiegészítő berendezésekkel ábrázolják a gépet. A kiegészítő berendezésekről részletesebb információk: Kiegészítő berendezések.

A készülék külseje

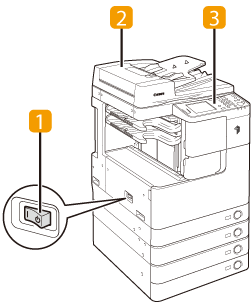

Az imageRUNNER 2545i a kiegészítő IF-B1 belső finiserrel, IFAT-B1 belső finiser kiegészítő tálcával és az FU-AE1 kazettás adagolóegységgel.

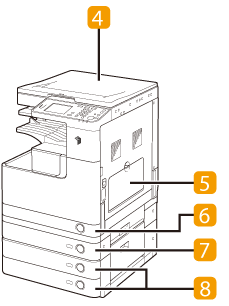

Az imageRUNNER 2520 a kiegészítő I2WT-G1 belső kétutas tálcával, CM-W1 kazettás modullal, és az FU-AE1 kazettás adagolóegységgel.

 Főkapcsoló

A gép bekapcsolásához nyomja „I” állásba. (Lásd: Kezelési kézikönyv, 2. fejezet, „Mielőtt elkezdené a készülék használatát”.)

Adagoló
(Kiegészítő az imageRUNNER 2525/2520 készüléken)

Az adagolóba helyezett dokumentumokat a beolvasáshoz automatikusan laponként a beolvasási területre adagolja. Kétoldalas másolásakor a lapokat automatikusan meg is fordítja egy- vagy kétoldalas másolat készítéséhez.

 Kezelőpanel

A kezelőpanel tartalmazza a készülék működtetéséhez szükséges billentyűket, az érintős vezérlőpanelt és jelzőfényeket. (Kezelőpanel)

 Adagolófedél
(Kiegészítő az imageRUNNER 2525 készüléken)

A másolóüveg fedél rögzíti a másolóüvegre helyezett dokumentumokat.

 Kézi lapadagoló

A kézi adagolóval papír és nem szabványos méretű hordozó (pl. boríték) adagolható kézzel. (Papír betöltése a kézi adagolóba)

 1. papírfiók

Az 1. papírfiók legfeljebb 550 lapot fogad be (250 lap az imageRUNNER 2520 esetén) (80 g/m2).

 2. papírfiók (kiegészítő az imageRUNNER 2520 esetén)

A 2. papírfiók 550 másolópapír (80 g/m2) befogadására képes.

 3. és 4. papírfiók (kiegészítő)

A CST. FU-AE1 kazettás adagolóegység további két papírforrást biztosít a nyomtatási munkákhoz. Mindkét papírfiók 550 másolópapír (80 g/m2) befogadására képes.

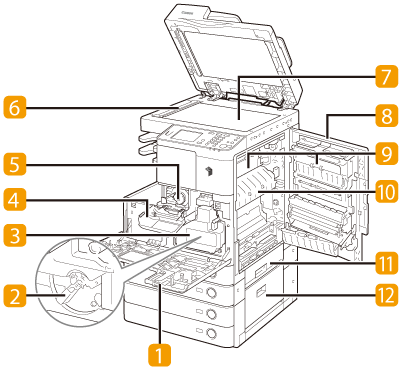

A készülék belseje

Az imageRUNNER 2545i a kiegészítő IF-B1 belső finiserrel, IFAT-B1 belső finiser kiegészítő tálcával és az FU-AE1 kazettás adagolóegységgel.

 Elülső fedél

A használtfesték-tartály cseréjekor ezt a fedelet nyissa ki.

 Dob

 Használtfesték-tartály

Amikor a használtfesték-tartály megtelik, cserélje ki egy újra. (A hulladékfesték-tartály cseréje)

 A festékbetöltő fedél

Festékkazetta cseréjekor ezt a fedelet nyissa ki. (Festékcsere)

 Festékkazetta

Ha kifogy a festék, húzza ki a festékkazettát és cserélje ki újra.
(Lásd: 5. fejezet, Fogyóanyagok, a Kezelési kézikönyvben)

 Beolvasó terület

Az adagolóba helyezett eredetik beolvasása itt történik.

 Másolóüveg

Ide helyezze a dokumentumot könyvek, nehéz eredetik, vékony eredetik, fóliák stb. beolvasásakor.

 Jobb oldali fedél

Ha a készülékben elakad a papír, akkor kell kinyitnia.

 2WU-B1 kétutas egység (az imageRUNNER 2525/2520 kiegészítője)

A 2WU-B1 kétutas egység továbbítja a nyomatokat a kiegészítő kirakótálcára.

 Fixálóegység

Óvatosan vegye ki az elakadt papírt a fixálóegységből. (Fixálóegység)

 Papírfiók jobb oldali fedele

Ha az 1. és 2. papírfiókban akad el a papír, akkor kell kinyitnia.

 A kiegészítő FU-AE1 kazettás adagolóegység jobb oldali fedele

Ha a 3. és 4. papírfiókban akad el a papír, akkor kell kinyitnia.

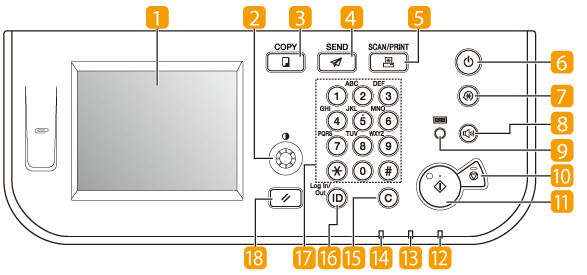

Kezelőpanel

 Érintős vezérlőpanel

Az egyes funkciók menüképernyői jelennek meg rajta. (Az érintős vezérlőpanel használata)

 Kijelző kontrasztjának szabályozótárcsája

Forgatásával a kijelző kontrasztját lehet beállítani.

 MÁSOLÁS billentyű

A másolási funkcióhoz nyomja meg. (Másolás)

 KÜLDÉS billentyű

Az adás/fax funkcióhoz nyomja meg. (Küldés és fax)

 BEOLVASÁS/NYOMTATÁS billentyű

Nyomja le az olyan funkciók használatához, mint a távoli beolvasás, memória nyomtatás, védett nyomtatás stb. (Lásd: Color Network ScanGear és A készülék használata nyomtatóként.)

Kezelőpanel kapcsolója
(mellék tápegység)

A készüléket ki- és bekapcsolhatja vele.
Ha a kezelőpanel ki van kapcsolva, akkor a készülék nyugalmi állapotban van. (Lásd: Kezelési kézikönyv, 2. fejezet, „Mielőtt elkezdené a készülék használatát”.)

 Kiegészítő funkciók billentyű

Megnyomásával a Kiegészítő funkciók menüjébe léphet be. (A kiegészítő funkciók menü előhívása)

 Hangerő beállítás billentyű

A hangjelzések beállításához nyomja le. (Hangerő szabályozás)

 Számláló leolvasás billentyű

A gép beolvasási és nyomtatási oldalszámainak leolvasásához nyomja le.

 Stop billentyű

Megnyomásával a folyamatban lévő munka, mint másolás, nyomtatás, beolvasás stb. megáll.

 Start gomb

Műveletek elindítására szolgál.

 Villamos táplálás jelzőlámpája

Zölden világít, ha a készülék be van kapcsolva.

 Hibajelző

Pirosan villog vagy világít, ha a készülék nem működik megfelelően.

 Feldolgozás/adat jelző

Zöld villogással vagy világítással jelzi, hogy a készülék éppen valamilyen műveletet hajt végre.

 Törlés billentyű

Helytelenül megadott érték vagy karakter törléséhez való.

 Be- és kijelentkezés billentyű

Amikor a készüléket Azonosítókezelés móddal üzemelteti, ezzel a billentyűvel léphet be és ki.

 Számgombok

Számok bevitelére való.

 Alapbeállító billentyű

Az összes beállítás törléséhez és a kezdőképernyő megjelenítéséhez ezt a gombot nyomja meg.
