Iestrēgušu lapu izņemšana
Ja iekārtā iestrēgst papīrs, skāriendisplejā tiek parādīts tālāk parādītajam līdzīgs ekrāns. Lietojiet šo ekrānu, lai nekavējoties noteiktu, kur ir iestrēdzis papīrs, un izņemtu to.
/L06001.gif)
|
|
|
Iekārtas iekšpusē ir virsmas, kas ir pakļautas augstspriegumam. Ņemot ārā iekārtas iekšpusē iestrēgušo papīru vai apskatot iekārtas iekšpusi, neļaujiet kaklarotām, rokassprādzēm vai citiem metāliskiem priekšmetiem saskarties ar iekārtas iekšpuses virsmām, jo šādā veidā var gūt apdegumus vai elektrošoku.
|
 |
|
Ņemot ārā iestrēgušos oriģinālus vai iestrēgušo papīru, uzmanieties, lai nesagrieztu rokas gar oriģinālu vai papīra malām.
Ņemot ārā iekārtas iekšpusē iestrēgušo papīru, uzmanieties, lai nesagrieztu rokas vai nesavainotu sevi ar iekārtas iekšpusē esošajām detaļām. Ja papīru nevar izņemt, sazinieties ar vietējo pilnvaroto Canon izplatītāju.
Ņemot ārā iekārtas iekšpusē iestrēgušo papīru, uzmanieties, lai toneris no iestrēgušā papīra nenokļūtu uz rokām vai drēbēm un nenosmērētu tās. Ja toneris ir nokļuvis uz rokām vai drēbēm, nekavējoties mazgājiet to ar vēsu ūdeni. Mazgājot ar siltu ūdeni, toneris nofiksēsies, un radītos traipus nevarēs notīrīt.
Ņemot ārā iekārtas iekšpusē iestrēgušo papīru, uzmanieties, lai uz iestrēgušā papīra esošais toneris neiekļūtu acīs vai mutē. Ja toneris ir iekļuvis acīs vai mutē, nekavējoties izmazgājiet to ar vēsu ūdeni un nekavējoties sazinieties ar ārstu.
Fiksatora bloks un tā apkārtējās detaļas iekārtas lietošanas laikā var stipri sakarst. Ņemot ārā iestrēgušo papīru un apskatot iekārtas iekšpusi, nepieskarieties fiksatora blokam un tā apkārtējām detaļām, jo tā varat gūt apdegumus vai elektrošoku.
Nekavējoties izņemiet rokas no iekārtas, tiklīdz ir izņemts viss iestrēgušais papīrs. Kaut arī iekārta nedarbojas, starp padeves rullīšiem var iespiest rokas, matus vai drēbes, tā radot traumu vai bojājumus, ja iekārta pēkšņi atsāk drukāšanu.
|
|
SVARĪGI
|
|
Pēc visu iestrēgušo papīra lapu izņemšanas pagrieziet atpakaļ visas sviras un aizveriet visus vākus to sākotnējā stāvoklī. Kad ir izņemtas visas iestrēgušās papīra lapas, atsākas drukāšana.
|
|
PIEZĪME
|
|
Pēc iestrēgušā papīra izņemšanas iekārta automātiski aprēķina, cik kopiju vai izdruku vēl jāizgatavo. Kopiju vai izdruku skaits nav jāievada no jauna pat tad, ja tiek drukāti vairāki komplekti.
|
Iestrēgušā papīra atrašana
Ikreiz, kad iekārtā iestrēgst papīrs, iekārta atklāj iestrēgušo papīru un parāda, kur to var atrast. Iestrēgušā papīra aptuvenās atrašanās vietas ir norādītas ar punktiem uz iekārtas attēla. Nosakiet skārienekrānā visas iestrēgušā papīra atrašanās vietas un skatiet tālāk atbilstošās lappuses, lai uzzinātu instrukcijas par to, kā izņemt iestrēgušo papīru.
|
SVARĪGI
|
|
Neizslēdziet iekārtu, kamēr nav izņemtas visas iestrēgušās papīra lapas. Ja iekārta tiks izslēgta, kamēr tajā vēl būs iestrēgušas papīra lapas, pēc ieslēgšanas iekārta var nespēt konstatēt iestrēgušo papīru.
|
|
PIEZĪME
|
|
Reizēm iestrēgušais papīrs īstenībā var neatrasties norādītajās zonās. Šādā gadījumā pārbaudiet citas vietas un pēc tam aizveriet visus vākus.
|
|
Iekārta, kurai ir pievienots papildaprīkojuma iekšējais finišeris B1 un iekšējā finišera papildtekne B1:
|
Iekārta, kurai ir pievienots papildaprīkojuma iekšējais divvirzienu bloks G1:
|
/Jam_Location_A.gif) |
/Jam_Location_B.gif) |
|
Nr.
|
Iestrēgšanas vieta
|
Lappuses
|
|
1
|
Finišieris
|
|
|
2
|
Padevējs
|
|
|
3
|
Papīra izvades bloks
|
|
|
4
|
Fiksatora bloks (augšpuse)
|
|
|
5
|
Fiksatora bloks (apakšpuse)
Aiz labās puses vāka
Rokas padeves ierīce
|
|
|
6
|
1. papīra atvilktne
|
|
|
7
|
2. papīra atvilktne
|
|
|
8
|
3. papīra atvilktne
|
|
|
9
|
4. papīra atvilktne
|
Fiksatora bloks
Ja papīrs iestrēgst fiksatora blokā, izņemiet to saskaņā ar tālāk aprakstīto instrukciju.
/L06002.gif)
|
|
|
Fiksatora bloks un tā apkārtējās virsmas ir pakļautas augstai temperatūrai. Ņemot ārā iestrēgušo papīru, uzmanieties, lai šajā zonā nepieskartos nekam citam kā tikai iestrēgušajam papīram un augšējam vākam.
|
1
Nospiediet pamatiekārtas labās puses vāka pogu un atveriet to.
/T084_01_SHARED.gif)
2
Izņemiet visas iestrēgušās papīra lapas, kas ir redzamas fiksatora bloka apakšējā daļā.
/T087_00.gif)
3
Pavelciet uz leju fiksatora bloka augšējo vāku aiz austiņas un izņemiet visu iestrēgušo papīru.
/T086_00.gif)
|
|
|
Fiksatora bloks un tā apkārtējās virsmas ir pakļautas augstai temperatūrai. Ņemot ārā iestrēgušo papīru, uzmanieties, lai šajā zonā nepieskartos nekam citam kā tikai iestrēgušajam papīram un augšējam vākam.
|
4
Uzlieciet roku uz rokas simbola (
), kas atrodas uz pamatiekārtas labās puses vāka, un uzmanīgi aizveriet labās puses vāku, līdz tas ar klikšķi nofiksējas savā vietā.
), kas atrodas uz pamatiekārtas labās puses vāka, un uzmanīgi aizveriet labās puses vāku, līdz tas ar klikšķi nofiksējas savā vietā./T088_00_SHARED.gif)
|
|
|
Verot ciet vāku, uzmanieties, lai neiespiestu pirkstus, tā radot traumu.
|
|
SVARĪGI
|
|
Pēc visu iestrēgušo papīra lapu izņemšanas pagrieziet atpakaļ visas sviras un aizveriet visus vākus to sākotnējā stāvoklī. Kad ir izņemtas visas iestrēgušās papīra lapas, atsākas drukāšana.
|
Aiz labās puses vāka
Ja papīrs iestrēgst aiz iekārtas labās puses vāka, izņemiet to saskaņā ar tālāk aprakstīto instrukciju.
/L06003.gif)
|
PIEZĪME
|
|
Divvirzienu bloks B1 ietilpst papildaprīkojumā modelim imageRUNNER 2525/2520.
|
1
Nospiediet pamatiekārtas labās puses vāka pogu un atveriet to.
2
Izņemiet visu iestrēgušo papīru.
/T090_00.gif)
3
Izņemiet visu iestrēgušo papīru.
/T089_00.gif)
4
Uzlieciet roku uz rokas simbola (), kas atrodas uz pamatiekārtas labās puses vāka, un uzmanīgi aizveriet labās puses vāku, līdz tas ar klikšķi nofiksējas savā vietā.
), kas atrodas uz pamatiekārtas labās puses vāka, un uzmanīgi aizveriet labās puses vāku, līdz tas ar klikšķi nofiksējas savā vietā.|
|
|
Verot ciet vāku, uzmanieties, lai neiespiestu pirkstus, tā radot traumu.
|
|
SVARĪGI
|
|
Pēc visu iestrēgušo papīra lapu izņemšanas pagrieziet atpakaļ visas sviras un aizveriet visus vākus to sākotnējā stāvoklī. Kad ir izņemtas visas iestrēgušās papīra lapas, atsākas drukāšana.
|
Rokas padeves ierīce
Ja papīrs iestrēgst rokas padeves ierīcē, izpildiet tālāk aprakstīto instrukciju, lai izņemtu iestrēgušo papīru.
/L06004.gif)
1
Izņemiet no rokas padeves ierīces visas papīra lapas, kas nav iestrēgušas.
/T091_00.gif)
2
Izņemiet visu iestrēgušo papīru.
Nevelciet iestrēgušo papīru ar spēku. Citādi varat salauzt iekārtu. Ja ir grūti izvilkt iestrēgušās papīra lapas, izņemiet tās no iekšpuses. (Aiz labās puses vāka)
/T092_00.gif)
|
SVARĪGI
|
|
Pēc visu iestrēgušo papīra lapu izņemšanas pagrieziet atpakaļ visas sviras un aizveriet visus vākus to sākotnējā stāvoklī. Kad ir izņemtas visas iestrēgušās papīra lapas, atsākas drukāšana.
|
1. un 2. papīra atvilktne
Ja papīrs iestrēgst 1. un 2. papīra atvilktnē, izņemiet to saskaņā ar tālāk aprakstīto instrukciju.
/L06004_1.gif)
|
SVARĪGI
|
|
Šīs sadaļas instrukcija ir aprakstīta pieņemot, ka iekārta ir aprīkota ar četrām papīra atvilktnēm. Pieejamo papīra atvilktņu skaits var mainīties atkarībā no iekārtas konfigurācijas.
|
1
Nospiediet pamatiekārtas labās puses vāka pogu un atveriet to.
2
Izņemiet visu iestrēgušo papīru.
/T094_00.gif)
3
Atveriet papīra atvilktnes labās puses vāku un izņemiet visu iestrēgušo papīru.
/T095_00.gif)
4

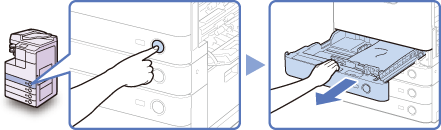

Nospiediet 1. papīra atvilktnes pogu un izvelciet atvilktni līdz galam.
/T097_00.gif)
5
Izņemiet visu iestrēgušo papīru.
/T099_00.gif)
6
Uzmanīgi stumiet papīra atvilktni atpakaļ iekārtā, līdz tā ar klikšķi nofiksējas savā vietā.
/T100_00.gif)
|
|
|
Stumjot papīra atvilktni atpakaļ tās sākotnējā stāvoklī, uzmanieties, lai neiespiestu pirkstus, tā radot traumu.
|
7

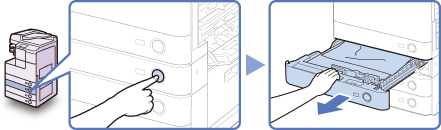

Nospiediet 2. papīra atvilktnes pogu un izvelciet atvilktni līdz galam.
/T104_00.gif)
8
Izņemiet visu iestrēgušo papīru.
/T106_00.gif)
9
Uzmanīgi stumiet papīra atvilktni atpakaļ iekārtā, līdz tā ar klikšķi nofiksējas savā vietā.
/T107_00.gif)
|
|
|
Stumjot papīra atvilktni atpakaļ tās sākotnējā stāvoklī, uzmanieties, lai neiespiestu pirkstus, tā radot traumu.
|
10
Aizveriet papīra atvilktnes labās puses vāku.
/T101_00.gif)
|
|
|
Verot ciet vāku, uzmanieties, lai neiespiestu pirkstus, tā radot traumu.
|
11
Uzlieciet roku uz rokas simbola (), kas atrodas uz pamatiekārtas labās puses vāka, un uzmanīgi aizveriet labās puses vāku, līdz tas ar klikšķi nofiksējas savā vietā.
), kas atrodas uz pamatiekārtas labās puses vāka, un uzmanīgi aizveriet labās puses vāku, līdz tas ar klikšķi nofiksējas savā vietā.|
|
|
Verot ciet vāku, uzmanieties, lai neiespiestu pirkstus, tā radot traumu.
|
|
SVARĪGI
|
|
Pēc visu iestrēgušo papīra lapu izņemšanas pagrieziet atpakaļ visas sviras un aizveriet visus vākus to sākotnējā stāvoklī. Kad ir izņemtas visas iestrēgušās papīra lapas, atsākas drukāšana.
|
3. un 4. papīra atvilktne
Ja papīrs iestrēgst 3. un 4. papīra atvilktnē, izņemiet to saskaņā ar tālāk aprakstīto instrukciju.
/L06005.gif)
|
SVARĪGI
|
|
Šīs sadaļas instrukcija ir aprakstīta pieņemot, ka iekārta ir aprīkota ar četrām papīra atvilktnēm. Pieejamo papīra atvilktņu skaits var mainīties atkarībā no iekārtas konfigurācijas.
|
1
Nospiediet pamatiekārtas labās puses vāka pogu un atveriet to.
2

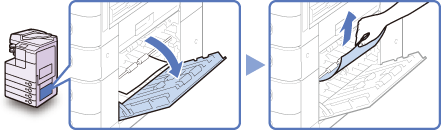

Atveriet kasetes padeves bloka labās puses vāku un izņemiet visu iestrēgušo papīru.
/T109_00.gif)
3

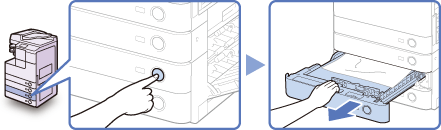

Nospiediet 3. vai 4. papīra atvilktnes pogu un izvelciet atvilktni līdz galam.
/T111_00.gif)
4
Izņemiet visu iestrēgušo papīru.
/T113_00.gif)
5
Uzmanīgi stumiet papīra atvilktni atpakaļ iekārtā, līdz tā ar klikšķi nofiksējas savā vietā.
/T114_00.gif)
|
|
|
Stumjot papīra atvilktni atpakaļ tās sākotnējā stāvoklī, uzmanieties, lai neiespiestu pirkstus, tā radot traumu.
|
6
Aizveriet kasetes padeves bloka apakšējo labās puses vāku.
/T115_00.gif)
|
|
|
Verot ciet vāku, uzmanieties, lai neiespiestu pirkstus, tā radot traumu.
|
7
Uzlieciet roku uz rokas simbola (), kas atrodas uz pamatiekārtas labās puses vāka, un uzmanīgi aizveriet labās puses vāku, līdz tas ar klikšķi nofiksējas savā vietā.
), kas atrodas uz pamatiekārtas labās puses vāka, un uzmanīgi aizveriet labās puses vāku, līdz tas ar klikšķi nofiksējas savā vietā.|
|
|
Verot ciet vāku, uzmanieties, lai neiespiestu pirkstus, tā radot traumu.
|
|
SVARĪGI
|
|
Pēc visu iestrēgušo papīra lapu izņemšanas pagrieziet atpakaļ visas sviras un aizveriet visus vākus to sākotnējā stāvoklī. Kad ir izņemtas visas iestrēgušās papīra lapas, atsākas drukāšana.
|
Padevējs
Ja papīrs iestrēgst padevējā, izņemiet to saskaņā ar tālāk aprakstīto instrukciju.
/L06006.gif)
|
SVARĪGI
|
|
Padevējs (DADF-AB1) ir imageRUNNER 2525/2520 papildaprīkojums.
|
1
Atveriet padevēja vāku.
/T066_00_SHARED.gif)
2
Atveriet iekšējo vāku, turot to aiz priekšējās austiņas.
/T117_01.gif)
3

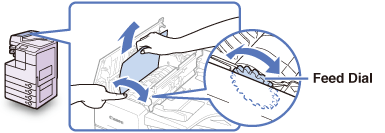

Grieziet padeves disku un izvelciet visus iestrēgušos oriģinālus.
Nevelciet oriģinālu ar spēku, citādi tas var pārplīst.
/T118_00.gif)
4

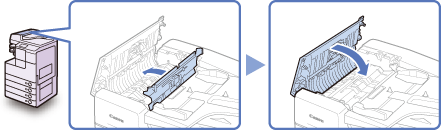

Aizveriet iekšējo vāku un pēc tam aizveriet padevēja vāku.
/T071_01_SHARED.gif)
|
|
|
Verot ciet vākus, uzmanieties, lai neiespiestu pirkstus, tā radot traumu.
|
5

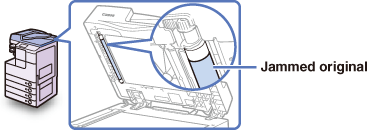

Atveriet padevēju un pārbaudiet, vai iekšpusē nav palikuši iestrēguši oriģināli.
Ja padevējā ir palikuši iestrēguši oriģināli, atkārtojiet darbību secību no 1. darbības. Nevelciet oriģinālu ar spēku, citādi tas var pārplīst.
/T119_00.gif)
6
Aizveriet padevēju.
/T076_00_SHARED.gif)
|
|
|
Verot ciet padevēju, uzmanieties, lai neiespiestu pirkstus, tā radot traumu.
Ievērojiet, ka, aizverot padevēju, no kopēšanas stikla izstarotā gaisma var būt ļoti spilgta.
|
|
SVARĪGI
|
|
Pēc visu iestrēgušo papīra lapu izņemšanas pagrieziet atpakaļ visas sviras un aizveriet visus vākus to sākotnējā stāvoklī. Kad ir izņemtas visas iestrēgušās papīra lapas, atsākas drukāšana.
|
Papīra izvades bloks
Ja papīrs iestrēgst papīra izvades blokā, izņemiet to saskaņā ar tālāk aprakstīto instrukciju.
/L06008.gif)
1
Izņemiet visu iestrēgušo papīru, kas ir izbīdījies no izdruku teknes.
/T124_00.gif)
|
SVARĪGI
|
|
Nevelciet iestrēgušo papīru ar spēku. Citādi varat salauzt iekārtu.
|
2

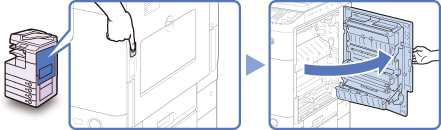

Nospiediet pamatiekārtas labās puses vāka pogu un atveriet to.
/T084_03.gif)
3
Izņemiet visu iestrēgušo papīru.
/T122_01.gif)
4
Uzlieciet roku uz rokas simbola (), kas atrodas uz pamatiekārtas labās puses vāka, un uzmanīgi aizveriet labās puses vāku, līdz tas ar klikšķi nofiksējas savā vietā.
), kas atrodas uz pamatiekārtas labās puses vāka, un uzmanīgi aizveriet labās puses vāku, līdz tas ar klikšķi nofiksējas savā vietā./T088_01.gif)
|
|
|
Verot ciet vāku, uzmanieties, lai neiespiestu pirkstus, tā radot traumu.
|
|
SVARĪGI
|
|
Pēc visu iestrēgušo papīra lapu izņemšanas pagrieziet atpakaļ visas sviras un aizveriet visus vākus to sākotnējā stāvoklī. Kad ir izņemtas visas iestrēgušās papīra lapas, atsākas drukāšana.
|
Iekšējais finišeris B1 (papildapr.)
Ja papīrs iestrēgst papildaprīkojuma finišerī, izņemiet to saskaņā ar tālāk aprakstīto instrukciju.
/L06007.gif)
1
Izņemiet visu iestrēgušo papīru, kas ir izbīdījies no izdruku teknes.
/T125_00.gif)
|
SVARĪGI
|
|
Nevelciet iestrēgušo papīru ar spēku. Citādi varat salauzt iekārtu.
|
2

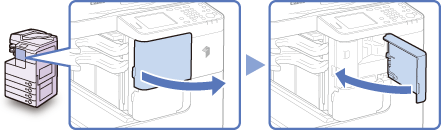

Atveriet finišera priekšējo vāku un pēc tam aizveriet to.
/T120_00.gif)
|
|
|
Verot ciet vāku, uzmanieties, lai neiespiestu pirkstus, tā radot traumu.
|
3
Nospiediet pamatiekārtas labās puses vāka pogu un atveriet to.
4
Izvelciet papīra izvades bloku.
/T121_00.gif)
5
Izņemiet visu iestrēgušo papīru.
/T122_10.gif)
Ja papīrs ir iestrēdzis dziļi iekšpusē, turiet uz leju iekšējo vadotni un izņemiet iestrēgušo papīru.
/T122_00.gif)
6
Iebīdiet papīra izvades bloku atpakaļ sākotnējā stāvoklī.
/T123_00.gif)
7
Uzlieciet roku uz rokas simbola (), kas atrodas uz pamatiekārtas labās puses vāka, un uzmanīgi aizveriet labās puses vāku, līdz tas ar klikšķi nofiksējas savā vietā.
), kas atrodas uz pamatiekārtas labās puses vāka, un uzmanīgi aizveriet labās puses vāku, līdz tas ar klikšķi nofiksējas savā vietā.|
|
|
Verot ciet vāku, uzmanieties, lai neiespiestu pirkstus, tā radot traumu.
|
|
SVARĪGI
|
|
Pēc visu iestrēgušo papīra lapu izņemšanas pagrieziet atpakaļ visas sviras un aizveriet visus vākus to sākotnējā stāvoklī. Kad ir izņemtas visas iestrēgušās papīra lapas, atsākas drukāšana.
|
