Įstrigusio popieriaus šalinimas
Jei aparate įstringa popierius, jautriame displėjuje atsiranda ekranas, kaip parodyta žemiau. Vadovaudamiesi šiuo ekranu iškart raskite ir išimkite įstrigusį popierių.
/L06001.gif)
|
|
|
Aparate yra aukštos įtampos taškų. Išimdami įstrigusį popierių arba apžiūrėdami aparato vidų neprisilieskite grandinėlėmis, apyrankėmis arba kitais metaliniais daiktais prie viduje esančių dalių, nes galite nudegti arba gali trenkti elektros srovė.
|
 |
|
Išimdami įstrigusius originalus arba popierių saugokitės, kad lapų kraštais neįsipjautumėte rankų.
Išimdami aparato viduje įstrigusį popierių saugokitės, kad neįsipjautumėte rankų ir nesusižeistumėte vidinėmis aparato dalimis. Jei nepavyksta išimti popieriaus, kreipkitės į vietos įgaliotąjį Canon techninio aptarnavimo specialistą.
Išimdami aparate įstrigusį popierių saugokitės, kad ant įstrigusių lapų esantis toneris nepatektų ant rankų arba ant drabužių, nes jie išsiteps. Jei išsitepėte, iškart nuplaukite šaltu vandeniu. Jei plausite šiltu vandeniu, toneris gali įsigerti ir gali nepavykti išvalyti jo dėmių.
Išimdami aparato viduje įstrigusį popierių, atsargiai jį pašalinkite, kad tonerio milteliai nenubyrėtų nuo popieriaus ir nepatektų į akis ar burną. Jei tonerio pateko į akis arba burną, iškart išplaukite šaltu vandeniu ir tučtuojau kreipkitės į gydytoją.
Naudojant aparatą, fiksavimo įrenginys ir jo aplinka aparato viduje gali įkaisti. Išimdami įstrigusį popierių arba apžiūrėdami aparato vidų nelieskite fiksavimo mazgo ir aparato dalių aplink jį, nes galite nudegti arba gali trenkti elektros srovė.
Išėmę visą įstrigusį popierių, iškart atitraukite rankas nuo aparato. Net jei nesinaudojate aparatu, jei jis staiga pradės spausdinti, velenėliai gali įtraukti rankas, plaukus arba drabužius, ir dėl to galite susižeisti arba sugadinti aparatą.
|
|
SVARBU
|
|
Išėmę visą įstrigusį popierių, būtinai grąžinkite į pradinę padėtį visas svirteles ir dangčius. Kai išimsite visą įstrigusį popierių, aparatas spausdins toliau.
|
|
PASTABA
|
|
Išėmus visą įstrigusį popierių, aparatas automatiškai iš naujo apskaičiuoja, kiek kopijų arba atspaudų reikia pagaminti. Net jei spausdinate kelis komplektus, nereikia iš naujo įvesti kopijų arba atspaudų skaičiaus.
|
Popieriaus įstrigimo vietos nustatymas
Kai popierius įstringa aparato viduje, aparatas aptinka įstrigusį popierių ir ekrane parodo, kur jį rasti. Apytikslės popieriaus įstrigimo vietos rodomos taškais ant aparato atvaizdo. Patikrinkite visas jautriame displėjuje parodytas popieriaus įstrigimo vietas ir toliau nurodytuose puslapiuose perskaitykite nurodymus, kaip išimti įstrigusį popierių.
|
SVARBU
|
|
Neišjunkite aparato neišėmę viso įstrigusio popieriaus. Jei išjungsite aparatą, kai jo viduje bus likęs įstrigęs popierius, vėliau įjungus aparatą, jis gali neaptikti įstrigusio popieriaus.
|
|
PASTABA
|
|
Nurodytose vietose iš tikro gali ir nebūti įstrigusio popieriaus. Tokiu atveju patikrinkite kitas vietas, o po to uždarykite visus atidarytus dangčius.
|
|
Aparatas su prijungtu vidiniu apipavidalintuvu-B1 ir vidinio apipavidalintuvo papildomu dėklu-B1 (pasirinktiniai priedai):
|
Aparatas su prijungtu vidiniu 2 padėčių dėklu-G1 (pasirinktinis priedas):
|
/Jam_Location_A.gif) |
/Jam_Location_B.gif) |
|
Nr.
|
Įstrigimo vieta
|
Puslapiai
|
|
1
|
Apipavidalintuvas
|
|
|
2
|
Tiektuvas
|
|
|
3
|
Popieriaus išvesties mazgas
|
|
|
4
|
Fiksavimo mazgas (viršutinė pusė)
|
|
|
5
|
Fiksavimo mazgas (apatinė pusė)
Po dešiniuoju dangčiu
Rankinio tiekimo lentynėlė
|
|
|
6
|
1 popieriaus stalčius
|
|
|
7
|
2 popieriaus stalčius
|
|
|
8
|
3 popieriaus stalčius
|
|
|
9
|
4 popieriaus stalčius
|
Fiksavimo mazgas
Jei popierius įstrigo fiksavimo mazge, išimkite įstrigusį popierių, kaip aprašyta toliau.
/L06002.gif)
|
|
|
Fiksavimo mazgas ir jį supančios dalys labai įkaista. Išimdami įstrigusį popierių nieko nelieskite šioje srityje, išskyrus įstrigusį popierių arba viršutinį dangtį.
|
1

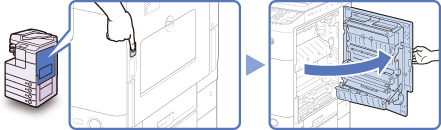

Paspauskite pagrindinės dalies dešiniojo dangčio mygtuką ir atidarykite dešinįjį dangtį.
/T084_01_SHARED.gif)
2
Išimkite įstrigusį popierių, išsikišusį apatinėje fiksavimo mazgo dalyje.
/T087_00.gif)
3
Viršutinį fiksavimo mazgo dangtį patraukite žemyn už ąselės ir išimkite visą įstrigusį popierių.
/T086_00.gif)
|
|
|
Fiksavimo mazgas ir jį supančios dalys labai įkaista. Išimdami įstrigusį popierių nieko nelieskite šioje srityje, išskyrus įstrigusį popierių arba viršutinį dangtį.
|
4
Padėkite ranką ant rankos simbolio (
), pavaizduoto ant pagrindinės aparato dalies dešiniojo dangčio, ir atsargiai uždarykite dešinįjį dangtį, kol jis užsidarydamas spragtelės.
), pavaizduoto ant pagrindinės aparato dalies dešiniojo dangčio, ir atsargiai uždarykite dešinįjį dangtį, kol jis užsidarydamas spragtelės./T088_00_SHARED.gif)
|
|
|
Atsargiai uždarykite dangtį, kad neprispaustų pirštų ir nesužeistų.
|
|
SVARBU
|
|
Išėmę visą įstrigusį popierių, būtinai grąžinkite į pradinę padėtį visas svirteles ir dangčius. Kai išimsite visą įstrigusį popierių, aparatas spausdins toliau.
|
Po dešiniuoju dangčiu
Jei popierius įstrigo po dešiniuoju aparato dangčiu, išimkite įstrigusį popierių, kaip aprašyta toliau.
/L06003.gif)
|
PASTABA
|
|
2 kelio mazgas-B1 yra pasirinktinis aparatų imageRUNNER 2525/2520 priedas.
|
1
Paspauskite pagrindinės dalies dešiniojo dangčio mygtuką ir atidarykite dešinįjį dangtį.
2
Išimkite visą įstrigusį popierių.
/T090_00.gif)
3
Išimkite visą įstrigusį popierių.
/T089_00.gif)
4
Padėkite ranką ant rankos simbolio (), pavaizduoto ant pagrindinės aparato dalies dešiniojo dangčio, ir atsargiai uždarykite dešinįjį dangtį, kol jis užsidarydamas spragtelės.
), pavaizduoto ant pagrindinės aparato dalies dešiniojo dangčio, ir atsargiai uždarykite dešinįjį dangtį, kol jis užsidarydamas spragtelės.|
|
|
Atsargiai uždarykite dangtį, kad neprispaustų pirštų ir nesužeistų.
|
|
SVARBU
|
|
Išėmę visą įstrigusį popierių, būtinai grąžinkite į pradinę padėtį visas svirteles ir dangčius. Kai išimsite visą įstrigusį popierių, aparatas spausdins toliau.
|
Rankinio tiekimo lentynėlė
Jei popierius įstrigo rankinio tiekimo lentynėlėje, atlikdami toliau aprašytus veiksmus išimkite įstrigusį popierių.
/L06004.gif)
1
Nuimkite nuo rankinio tiekimo lentynėlės visą neįstrigusį popierių.
/T091_00.gif)
2
Išimkite visą įstrigusį popierių.
Nemėginkite jėga traukti įstrigusio popieriaus. Jei taip darysite, galite sugadinti aparatą. Jei sunku ištraukti įstrigusį popierių, ištraukite jį iš vidaus. (Po dešiniuoju dangčiu)
/T092_00.gif)
|
SVARBU
|
|
Išėmę visą įstrigusį popierių, būtinai grąžinkite į pradinę padėtį visas svirteles ir dangčius. Kai išimsite visą įstrigusį popierių, aparatas spausdins toliau.
|
1 ir 2 popieriaus stalčiai
Jei popierius įstrigo 1 ir 2 popieriaus stalčiuose, išimkite įstrigusį popierių, kaip aprašyta toliau.
/L06004_1.gif)
|
SVARBU
|
|
Šiame skirsnyje aprašyta tokia procedūra, kai aparate įdiegti keturi popieriaus stalčiai. Priklausomai nuo aparato komplektacijos gali skirtis popieriaus stalčių skaičius.
|
1
Paspauskite pagrindinės dalies dešiniojo dangčio mygtuką ir atidarykite dešinįjį dangtį.
2
Išimkite visą įstrigusį popierių.
/T094_00.gif)
3

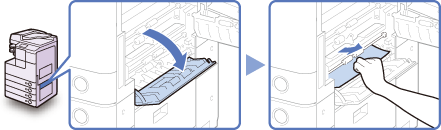

Atidarykite popieriaus stalčiaus dešinįjį dangtį ir išimkite įstrigusį popierių.
/T095_00.gif)
4

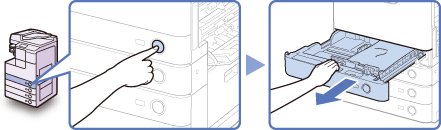

Paspauskite 1 popieriaus stalčiaus mygtuką ir ištraukite popieriaus stalčių, kol jis sustos.
/T097_00.gif)
5
Išimkite visą įstrigusį popierių.
/T099_00.gif)
6
Atsargiai įstumkite stalčių atgal į aparatą, kol jis užsidarydamas spragtelės.
/T100_00.gif)
|
|
|
Atsargiai įstumkite popieriaus stalčių į pradinę padėtį, kad neprispaustų pirštų ir nesužeistų.
|
7

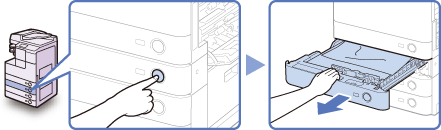

Paspauskite 2 popieriaus stalčiaus mygtuką ir ištraukite popieriaus stalčių, kol jis sustos.
/T104_00.gif)
8
Išimkite visą įstrigusį popierių.
/T106_00.gif)
9
Atsargiai įstumkite stalčių atgal į aparatą, kol jis užsidarydamas spragtelės.
/T107_00.gif)
|
|
|
Atsargiai įstumkite popieriaus stalčių į pradinę padėtį, kad neprispaustų pirštų ir nesužeistų.
|
10
Uždarykite popieriaus stalčiaus dešinįjį dangtį.
/T101_00.gif)
|
|
|
Atsargiai uždarykite dangtį, kad neprispaustų pirštų ir nesužeistų.
|
11
Padėkite ranką ant rankos simbolio (), pavaizduoto ant pagrindinės aparato dalies dešiniojo dangčio, ir atsargiai uždarykite dešinįjį dangtį, kol jis užsidarydamas spragtelės.
), pavaizduoto ant pagrindinės aparato dalies dešiniojo dangčio, ir atsargiai uždarykite dešinįjį dangtį, kol jis užsidarydamas spragtelės.|
|
|
Atsargiai uždarykite dangtį, kad neprispaustų pirštų ir nesužeistų.
|
|
SVARBU
|
|
Išėmę visą įstrigusį popierių, būtinai grąžinkite į pradinę padėtį visas svirteles ir dangčius. Kai išimsite visą įstrigusį popierių, aparatas spausdins toliau.
|
3 ir 4 popieriaus stalčiai
Jei popierius įstrigo 3 arba 4 popieriaus stalčiuose, išimkite įstrigusį popierių, kaip aprašyta toliau.
/L06005.gif)
|
SVARBU
|
|
Šiame skirsnyje aprašyta tokia procedūra, kai aparate įdiegti keturi popieriaus stalčiai. Priklausomai nuo aparato komplektacijos gali skirtis popieriaus stalčių skaičius.
|
1
Paspauskite pagrindinės dalies dešiniojo dangčio mygtuką ir atidarykite dešinįjį dangtį.
2

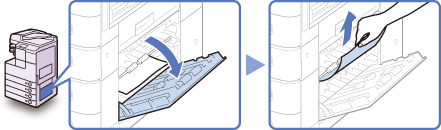

Atidarykite dešinįjį kasečių tiekimo mazgo dangtį ir išimkite įstrigusį popierių.
/T109_00.gif)
3

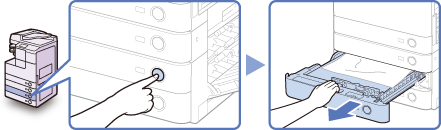

Paspauskite 3 arba 4 popieriaus stalčiaus mygtuką ir ištraukite popieriaus stalčių, kol jis sustos.
/T111_00.gif)
4
Išimkite visą įstrigusį popierių.
/T113_00.gif)
5
Atsargiai įstumkite stalčių atgal į aparatą, kol jis užsidarydamas spragtelės.
/T114_00.gif)
|
|
|
Atsargiai įstumkite popieriaus stalčių į pradinę padėtį, kad neprispaustų pirštų ir nesužeistų.
|
6
Uždarykite dešinįjį kasečių tiekimo mazgo dangtį.
/T115_00.gif)
|
|
|
Atsargiai uždarykite dangtį, kad neprispaustų pirštų ir nesužeistų.
|
7
Padėkite ranką ant rankos simbolio (), pavaizduoto ant pagrindinės aparato dalies dešiniojo dangčio, ir atsargiai uždarykite dešinįjį dangtį, kol jis užsidarydamas spragtelės.
), pavaizduoto ant pagrindinės aparato dalies dešiniojo dangčio, ir atsargiai uždarykite dešinįjį dangtį, kol jis užsidarydamas spragtelės.|
|
|
Atsargiai uždarykite dangtį, kad neprispaustų pirštų ir nesužeistų.
|
|
SVARBU
|
|
Išėmę visą įstrigusį popierių, būtinai grąžinkite į pradinę padėtį visas svirteles ir dangčius. Kai išimsite visą įstrigusį popierių, aparatas spausdins toliau.
|
Tiektuvas
Jei popierius įstrigo tiektuve, išimkite įstrigusį popierių, kaip aprašyta toliau.
/L06006.gif)
|
SVARBU
|
|
Tiektuvas (DADF-AB1) yra pasirinktinis aparatų „imageRUNNER 2525/2520“ priedas.
|
1
Atidarykite tiektuvo dangtį.
/T066_00_SHARED.gif)
2
Laikydami už priekinės ąselės atidarykite vidinį dangtį.
/T117_01.gif)
3

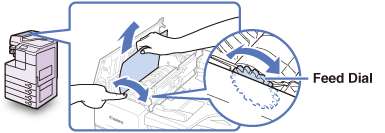

Pasukite tiekimo diską ir išimkite visus įstrigusius originalus.
Netraukite originalo jėga, nes jis gali suplyšti.
/T118_00.gif)
4

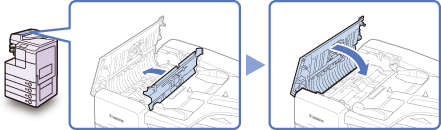

Uždarykite vidinį dangtį, po to uždarykite tiektuvo dangtį.
/T071_01_SHARED.gif)
|
|
|
Atsargiai uždarykite dangčius, kad neprispaustų pirštų ir nesužeistų.
|
5

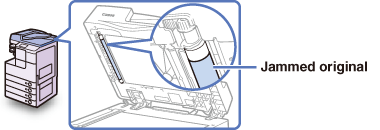

Pakelkite tiektuvą ir pažiūrėkite, ar viduje neliko įstrigusių originalų.
Jei tiektuve radote įstrigusių originalų, pakartokite procedūrą nuo 1 veiksmo. Netraukite originalo jėga, nes jis gali suplyšti.
/T119_00.gif)
6
Uždarykite tiektuvą.
/T076_00_SHARED.gif)
|
|
|
Atsargiai uždarykite tiektuvą, kad neprispaustų pirštų ir nesužeistų.
Atminkite, kad uždarant tiektuvą pro ekspozicinį stiklą gali pasklisti labai stipri šviesa.
|
|
SVARBU
|
|
Išėmę visą įstrigusį popierių, būtinai grąžinkite į pradinę padėtį visas svirteles ir dangčius. Kai išimsite visą įstrigusį popierių, aparatas spausdins toliau.
|
Popieriaus išvesties mazgas
Jei popierius įstrigo popieriaus išvesties mazge, išimkite įstrigusį popierių, kaip aprašyta toliau.
/L06008.gif)
1
Išimkite iš išvesties dėklo visus išsikišusius įstrigusio popieriaus lapus.
/T124_00.gif)
|
SVARBU
|
|
Nemėginkite jėga traukti įstrigusio popieriaus. Jei taip darysite, galite sugadinti aparatą.
|
2
Paspauskite pagrindinės dalies dešiniojo dangčio mygtuką ir atidarykite dešinįjį dangtį.
/T084_03.gif)
3
Išimkite visą įstrigusį popierių.
/T122_01.gif)
4
Padėkite ranką ant rankos simbolio (), pavaizduoto ant pagrindinės aparato dalies dešiniojo dangčio, ir atsargiai uždarykite dešinįjį dangtį, kol jis užsidarydamas spragtelės.
), pavaizduoto ant pagrindinės aparato dalies dešiniojo dangčio, ir atsargiai uždarykite dešinįjį dangtį, kol jis užsidarydamas spragtelės./T088_01.gif)
|
|
|
Atsargiai uždarykite dangtį, kad neprispaustų pirštų ir nesužeistų.
|
|
SVARBU
|
|
Išėmę visą įstrigusį popierių, būtinai grąžinkite į pradinę padėtį visas svirteles ir dangčius. Kai išimsite visą įstrigusį popierių, aparatas spausdins toliau.
|
Vidinis apipavidalintuvas-B1 (pasirinktinis priedas)
Jei popierius įstrigo apipavidalintuve (pasirinktinis priedas), išimkite įstrigusį popierių, kaip aprašyta toliau.
/L06007.gif)
1
Išimkite iš išvesties dėklo visus išsikišusius įstrigusio popieriaus lapus.
/T125_00.gif)
|
SVARBU
|
|
Nemėginkite jėga traukti įstrigusio popieriaus. Jei taip darysite, galite sugadinti aparatą.
|
2

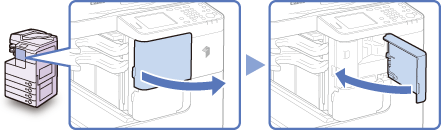

Atidarykite priekinį apipavidalintuvo dangtį, o po to jį uždarykite.
/T120_00.gif)
|
|
|
Atsargiai uždarykite dangtį, kad neprispaustų pirštų ir nesužeistų.
|
3
Paspauskite pagrindinės dalies dešiniojo dangčio mygtuką ir atidarykite dešinįjį dangtį.
4
Ištraukite popieriaus išvesties mazgą.
/T121_00.gif)
5
Išimkite visą įstrigusį popierių.
/T122_10.gif)
Jei popierius įstrigo giliai viduje, palenkite žemyn vidinį kreipiklį ir išimkite įstrigusį popierių.
/T122_00.gif)
6
Popieriaus išvesties mazgą grąžinkite į pradinę padėtį.
/T123_00.gif)
7
Padėkite ranką ant rankos simbolio (), pavaizduoto ant pagrindinės aparato dalies dešiniojo dangčio, ir atsargiai uždarykite dešinįjį dangtį, kol jis užsidarydamas spragtelės.
), pavaizduoto ant pagrindinės aparato dalies dešiniojo dangčio, ir atsargiai uždarykite dešinįjį dangtį, kol jis užsidarydamas spragtelės.|
|
|
Atsargiai uždarykite dangtį, kad neprispaustų pirštų ir nesužeistų.
|
|
SVARBU
|
|
Išėmę visą įstrigusį popierių, būtinai grąžinkite į pradinę padėtį visas svirteles ir dangčius. Kai išimsite visą įstrigusį popierių, aparatas spausdins toliau.
|
