Przystawka podajnika kopert

W dziale tym opisano korzystanie z opcjonalnej Przystawki podajnika kopert-D1. Przystawia podajnika kopert może być dołączana jedynie do szuflady numer 2. (Przystawka podajnika kopert-D1)
Przystawka podajnika kopert jest przystosowana do następujących typów kopert: Nr 10 (COM10), ISO-B5, Monarch, ISO-C5 i DL. (Dopuszczalne materiały papiernicze)
WAŻNE
W trakcie montowania podajnika kopert w szufladzie nie wolno "na siłę" przesuwać w niewłaściwym kierunku przednich i bocznych prowadnic szuflady. Może to skutkować uszkodzeniem szuflady.
Nie wolno drukować po obu stronach koperty. Niestosowanie się do tego zalecenia może powodować blokowanie się arkuszy papieru, brudzenie wydruków lub zabrudzenie wnętrza urządzenia.
Poprawnie zdefiniuj ustawienia Kasety kopert, by dopasować format do wkładanych kopert. Niestosowanie się do tego zalecenia może powodować blokowanie się arkuszy, brudzenie wydruków lub zabrudzenie wnętrza urządzenia.
Nie wkładać następujących typów kopert do kasety kopert, ponieważ mogą one powodować blokowanie się, zabrudzenia wydruków lub mogą brudzić wnętrze urządzenia:
Zwiniętych, pomarszczonych lub zagiętych kopert
Bardzo grubych lub bardzo cienkich kopert
Mokrych lub wilgotnych kopert
Rozerwanych kopert
Kopert o nieregularnych kształtach
Kopert z klamrami lub okienkami
Kopert zaklejonych
Kopert z otworami lub perforacjami
Kopert powlekanych na powierzchni
Kopert z naniesionym kolorowym nadrukiem
Koperty samoprzylepne, które korzystają z atramentu, kleju lub innych substancji mogących ulec roztopieniu, spaleniu, ulotnieniu lub mogą wydzielać zapachy pod wpływem ciepła modułu utrwalacza (około 200?). (W zależności od materiałów użytych do zaklejania koperty, klej może się roztopić pod wpływem ciepła, zaklejając koperty.)
Przed dostosowaniem prowadnic do kopert ISO-C5 lub ISO-B5 należy skontaktować się z przedstawicielem serwisu firmy Canon.
UWAGA
Drukując na kopertach należy pamiętać, aby po zadrukowaniu 10 sztuk zdjąć koperty z tacy wyprowadzającej.
Koperty należy przechowywać z dala od wysokich temperatur i dużej wilgotności.
Jeśli pomiędzy miejscem przechowywania i miejscem drukowania kopert występują duże różnice temperatur, powinno się odpowiednio wcześniej przenieść koperty do pomieszczenia, gdzie wykonywane będzie drukowanie.

Przygotowanie kopert

Przed włożeniem kopert do szuflady, przygotuj je, jak opisano poniżej.
1
Weź pięć kopert, wygnij je w sposób pokazany na ilustracji, a następnie ułóż je w stos. Powtórz tę operację pięć razy dla każdej grupy pięciu kopert.
2
Umieść koperty na czystej, równej powierzchni i przeciągnij po nich w kierunku wskazanym strzałkami, w celu usunięcia wszelkich zagięć. Powtórz tę operację pięć razy dla każdej grupy pięciu kopert.
Szczególnie dokładnie należy wygładzać koperty w kierunku, w jakim będą podawane.
3
Przytrzymać górną krawędź kopert tak, aby klapy przylegały do siebie płasko.
UWAGA
Jeśli koperty są nadmiernie napełnione powietrzem, przed włożeniem ich do szuflady, należy położyć je na płaskiej powierzchni i docisnąć dłonią.
Gdy używa się koperty, których zakładki posmarowane są klejem, to należy liczyć się z sytuacją, że pod wpływem temperatury i ciśnienia, jakie występują w zespole utrwalającym, klej może się roztopić.

Ładowanie kopert

Po przygotowaniu kopert, włóż je do szuflady papieru 2, jak opisano poniżej.
1
Naciśnij guzik na Szufladzie papieru 2.
2
Chwyć za uchwyt i wysuń szufladę na papier aż do oporu.
3

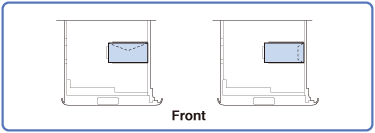

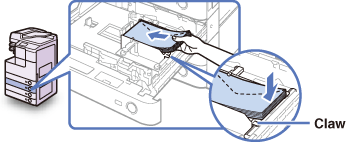

Wkładaj jednorazowo 10 kopert. Powierzchnia przeznaczona do drukowania musi być skierowana do góry. Wkładając koperty dociśnij podajnik z prawej strony celem zablokowania go w roboczym położeniu.
Upewnij się, czy wysokość stosu kopert nie wykracza ponad znak granicznego załadowania ().

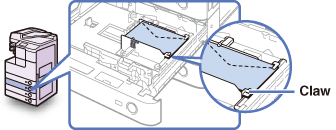

Upewnij się, że zamknięcie jest ustawione jak pokazano poniżej.
Wyrównaj krawędzie prowadzące koperty i upewnij się, czy znajdują się one pod klapkami.
WAŻNE
Koperty zwinięte lub pomarszczone należy przed użyciem rozprostować.
Maksymalna wysokość stosu kopert w szufladzie nie może przekraczać 30mm (30mm to około 50 kopert). (Ta liczba może się różnić w zależności od rodzaju koperty i warunków eksploatacji.)
4
Delikatnie wsuwaj szufladę do urządzenia do momentu, aż zablokuje się ona w położeniu roboczym.
Wsuwając szufladę do oryginalnego położenia należy uważać, aby nie przyciąć nią palców.
WAŻNE
Nie należy przechowywać papieru ani innych przedmiotów w pustej części szuflady (tzn. obok stosu kopert). Niezastosowanie się do tego zalecenia może powodować blokowanie się arkuszy.
UWAGA
Niewystarczająca ilość kopert, może przyczynić się do zatrzymania podawania kopert. W takim wypadku, należy załadować większą ilość kopert.

Wkładanie różnych typów kopert

Jeśli chcesz włożyć różne typy kopert do Szuflady papieru 2, dostosuj dodatkowy podajnik kopert, jak opisano poniżej.
1
Wybierz ustawienia Kasety kopert dla nowego typu koperty.
Aby uzyskać pomoc, patrz Identyfikacja rodzaju Koperty w Szufladzie na papier 2.
WAŻNE
Poprawnie zdefiniuj ustawienia Kasety kopert, by dopasować format do wkładanych kopert. Niestosowanie się do tego zalecenia może powodować blokowanie się arkuszy, brudzenie wydruków lub zabrudzenie wnętrza urządzenia.
2
Otwórz Szufladę na papier 2
Aby uzyskać pomoc, patrz punkty 1 i 2 w Ładowanie kopert.
3
Chwyć lewą i prawą stronę szuflady papieru by pociągnąć i unieść w stronę "od urządzenia".
4
Usuń wszystkie włożone koperty.
5

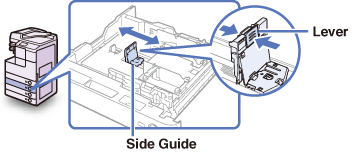

Naciśnij na dźwignię na bocznej prowadnicy. Nie zwalniając dźwigni, przesuń lewą lub prawą prowadnicę do oznaczenia odpowiadającego nowemu formatowi koperty.
6

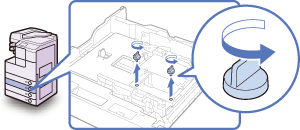

Odkręć przednią prowadnicę szerokości dodatkowego podajnika kopert.
7
Wciśnij do dołu podajnik i zrównaj przednią prowadnicę z odpowiednim oznaczeniem żądanego formatu kopert.
8

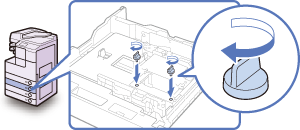

Przykręć przednią prowadnicę by ją złożyć w całość.
9
Przesuń tylną prowadnicę szerokości dodatkowego podajnika kopert, w ten sam sposób jak przednią.
Pomoc, patrz kroki 6 do 8.
10

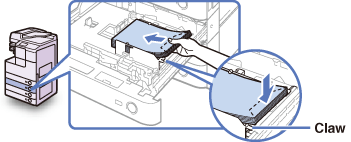

Wkładaj jednorazowo 10 kopert. Powierzchnia przeznaczona do drukowania musi być skierowana do góry. Wkładając koperty dociśnij podajnik z prawej strony celem zablokowania go w roboczym położeniu.
Upewnij się, czy wysokość stosu kopert nie wykracza ponad znak granicznego załadowania ().

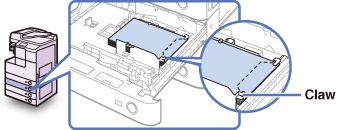

Upewnij się, że zamknięcie jest ustawione jak pokazano poniżej.
Wyrównaj krawędzie prowadzące koperty i upewnij się, czy znajdują się one pod klapkami.
WAŻNE
Koperty zwinięte lub pomarszczone należy przed użyciem rozprostować.
Maksymalna wysokość stosu kopert w szufladzie nie może przekraczać 30mm (30mm to około 50 kopert). (Ta liczba może się różnić w zależności od rodzaju koperty i warunków eksploatacji.)
11
Użyj zmiany formatu by wybrać ustawiony typ koperty.
Jeśli typ włożonych kopert został ustawiony na [KOPERTA 1]:
1
Przesuń zmianę formatu na stronę 1.
Jeśli typ włożonych kopert został ustawiony na [KOPERTA 2]:
1
Przesuń zmianę formatu na stronę 2.
WAŻNE
Poprawnie zdefiniuj ustawienia Kasety kopert, by dopasować format do wkładanych kopert. Niestosowanie się do tego zalecenia może powodować blokowanie się arkuszy, brudzenie wydruków lub zabrudzenie wnętrza urządzenia.
12
Zmień etykietę formatu papieru by wskazać na stosowny format kopert na szufladę papieru.
Aby uzyskać pomoc, patrz punkt 5 w Dostosowywanie szuflady do Różnych formatów papieru.
13
Delikatnie wsuwaj szufladę do urządzenia do momentu, aż zablokuje się ona w położeniu roboczym.
Wsuwając szufladę do oryginalnego położenia należy uważać, aby nie przyciąć nią palców.
WAŻNE
Nie należy przechowywać papieru ani innych przedmiotów w pustej części szuflady (tzn. obok stosu kopert). Niezastosowanie się do tego zalecenia może powodować blokowanie się arkuszy.
UWAGA
Niewystarczająca ilość kopert, może przyczynić się do zatrzymania podawania kopert. W takim wypadku, należy załadować większą ilość kopert.
